带玻璃视窗立式单隔层柜体结构设计

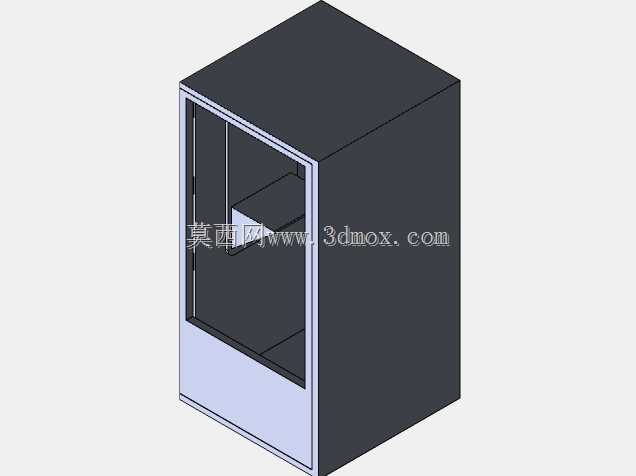

　　这款立式柜体结构在通讯配套场景中，多作为小型通讯设备的户外或室内安置载体，也可适配实验室小型仪器存放、车间工位工具定点收纳的使用需求，整体采用长方体立式布局，最大化利用垂直方向空间，减少地面占用面积，适配多数窄小安装点位的边界要求。从结构设计逻辑来看，柜体主体采用薄钣金折弯拼焊的成型思路，侧围与背板为整板折弯结构，减少拼接缝隙带来的结构强度短板，正面预留整幅门框安装位，门框内嵌透明视窗，无需开启柜门即可快速观察内部设备运行状态或存放物品情况，降低日常巡检的操作成本。内部设置单层横向搁板，搁板采用侧边承托条固定的方式，可根据实际存放物品的高度调整安装位置，适配不同尺寸物件的安置需求，搁板表面预留防滑安装点位，

　　避免放置的设备或工具在柜体受外力晃动时出现滑移磕碰。柜体底部预留10mm高度的垫高边，可避免地面潮气直接侵入柜体内部，同时适配常规地面不平整的安装场景，无需额外加装调平脚垫即可实现平稳放置。门框与柜体主体采用侧边铰链连接，铰链位置预留3mm的安装调节间隙，可抵消钣金加工过程中产生的形位公差，保证柜门闭合后缝隙均匀，无卡滞、翘边问题。视窗采用嵌入式安装结构，周边设置密封压条，既可以阻挡日常灰尘进入柜体内部，也能在一定程度上减缓内外空气对流，降低内部设备受温湿度变化的影响。在安装边界方面，柜体整体进深控制在400mm以内，宽度适配常规600mm标准安装间距，高度控制在1200mm区间，既可以独立落地放置，

　　也可通过背部预留的挂装孔位壁挂安装，适配不同场景的安装需求。柜体边角全部采用R3圆角处理，避免加工、安装、使用过程中尖锐边角造成的磕碰损伤，所有拼接焊缝都做打磨平整处理，外表面可根据使用场景做喷塑或喷漆处理，适配不同环境的防腐、耐磨要求。在结构强度校核上，侧围钣金厚度选用1.2mm冷轧钢板，搁板厚度选用1.5mm冷轧钢板，单搁板额定承重可达15kg，完全满足小型通讯终端、检测仪器、常用工具的存放承重要求，柜体整体抗形变能力满足日常搬运、安装过程中的受力需求，不会出现明显的结构变形问题。
