双耳环铰接式工程液压油缸结构

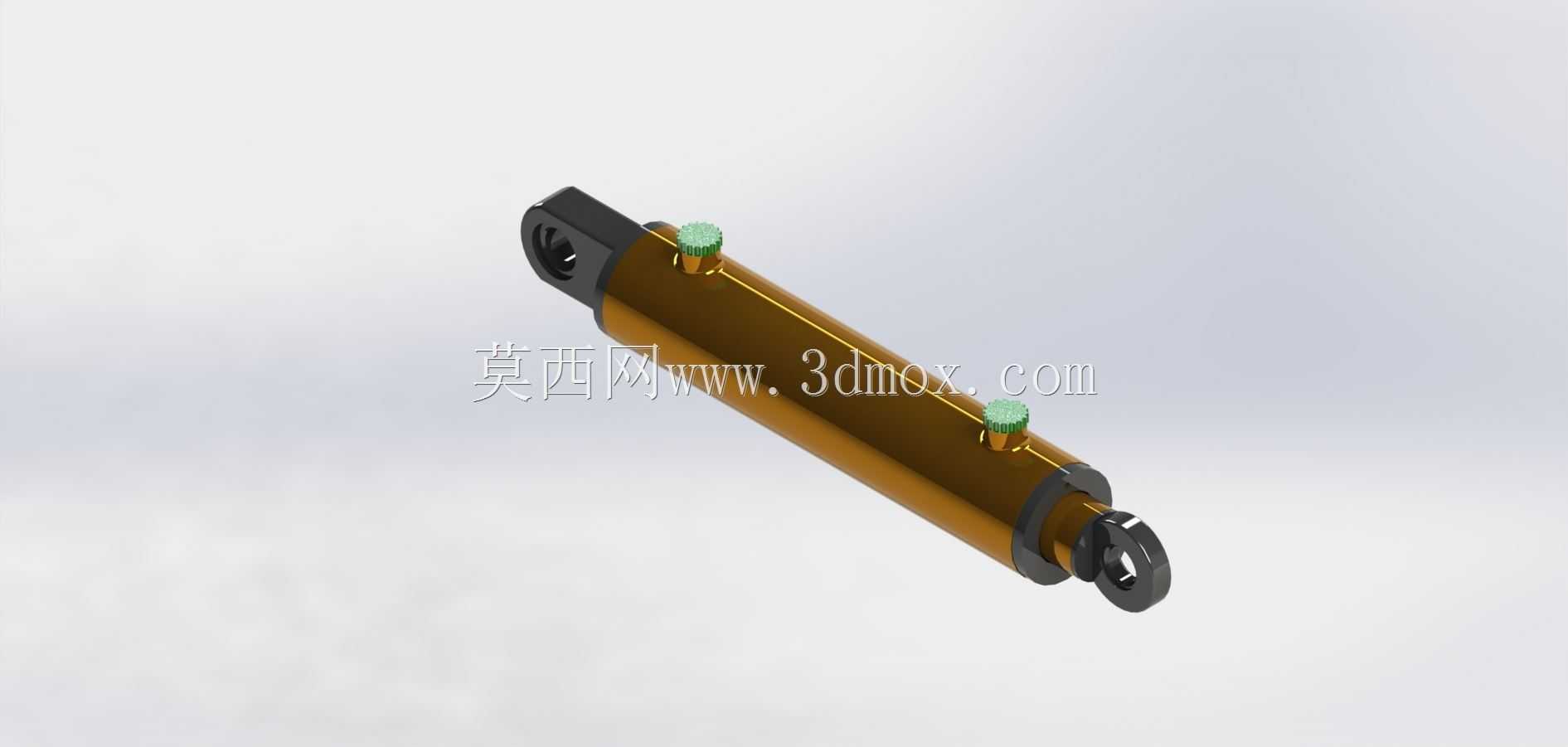

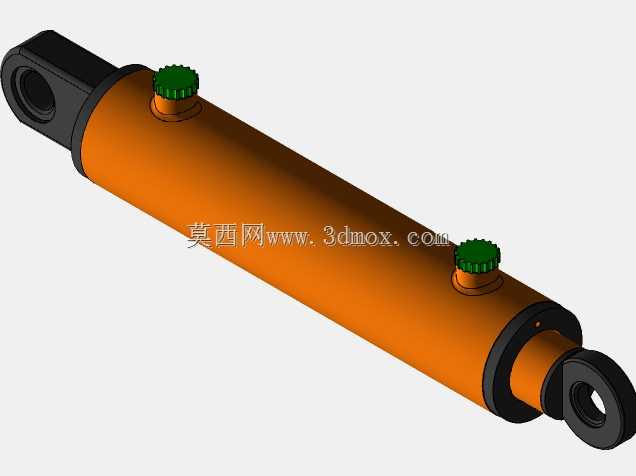

　　这款双耳环铰接式液压缸，是液压系统里最常见的直线执行元件，日常在工程机械、冶金设备、农业机具、船舶甲板机械里都能见到它的身影，核心作用是把液压油的压力能转换成往复直线运动的机械能，驱动负载完成举升、推拉、压紧、姿态调整这类动作。从结构设计来看，缸筒采用了等径直筒设计，两端的铰接耳环是带关节轴承的安装结构，这种安装形式的优势很明显，能够补偿安装过程中出现的小角度同轴度误差，避免活塞杆在伸缩过程中承受额外的径向偏载，大幅降低杆端密封件的偏磨风险，延长密封使用寿命。缸体上布置的两个油口带有防护式油嘴结构，进回油口的位置经过排布优化，不管是缸体固定还是杆体固定的安装场景，都能方便管路连接，不会和周边安装结构产生干涉。

　　设计时对活塞杆的导向长度做了针对性优化，导向套的长度占活塞杆直径的1.2倍以上，在满行程伸出的工况下，依然能保证足够的支撑刚度，避免活塞杆出现挠曲变形，适配中高压工况下的连续往复动作需求。从安装边界来看，两端耳环的铰接孔中心距在完全缩回状态下的尺寸，是选型时最核心的安装参数，设计时预留了足够的行程余量，避免实际使用中出现活塞撞缸底或者缸盖的情况，缸体外径的尺寸控制也兼顾了安装空间的适配性，在同推力等级的油缸里，径向尺寸更紧凑，适合安装空间受限的设备布局场景。密封结构采用了多道组合密封的设计，杆端除了主防尘圈之外，还设置了轴用斯特封和支撑环，既可以阻挡外界的粉尘、泥沙进入缸筒内部污染液压油，也能保证高压下的内泄控制在标准允许范围内，

　　缸筒内壁的粗糙度设计要求控制在Ra0.4以下，减少密封件的运动磨损。这类油缸在实际选型应用中，通常要根据负载力计算所需的缸径和杆径，结合设备的动作行程确定安装距，同时要核对铰接耳环的销轴直径和安装座的尺寸匹配度，避免出现销轴强度不足或者安装间隙过大的问题。建模过程中对所有配合尺寸都做了公差适配，比如活塞和缸筒的间隙配合、导向套和活塞杆的滑动配合、耳环关节轴承的安装过盈量都按照实际加工要求做了还原，能够直接用于液压系统的布局装配校验，也可以作为同类油缸改型设计的基础参考模型，在做设备虚拟装配时，可以直接模拟油缸的伸缩动作，验证全行程范围内和周边结构的干涉情况，提前规避现场安装时可能出现的布局问题。
