户外螺旋地桩式双面板集水装置结构

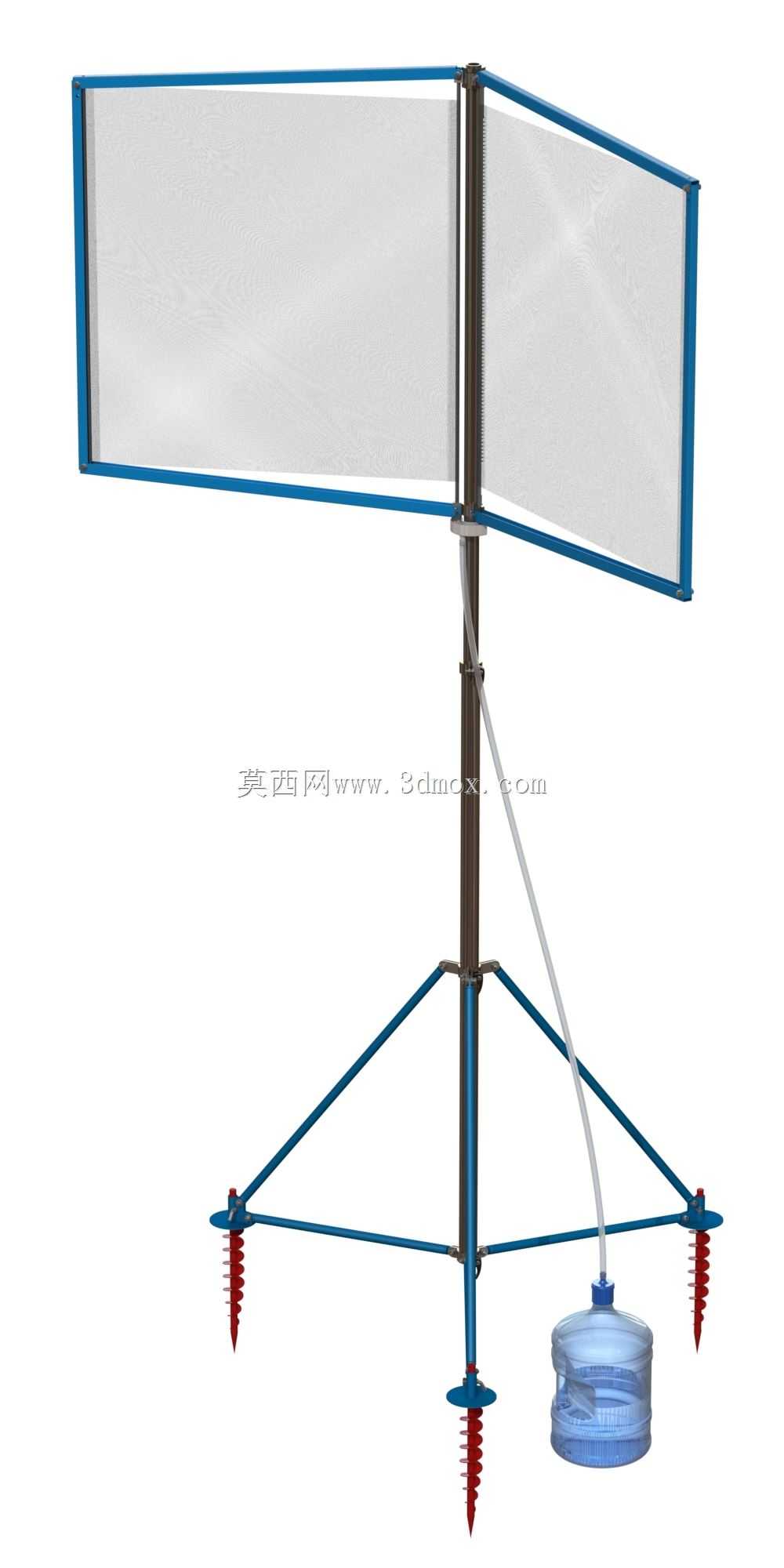

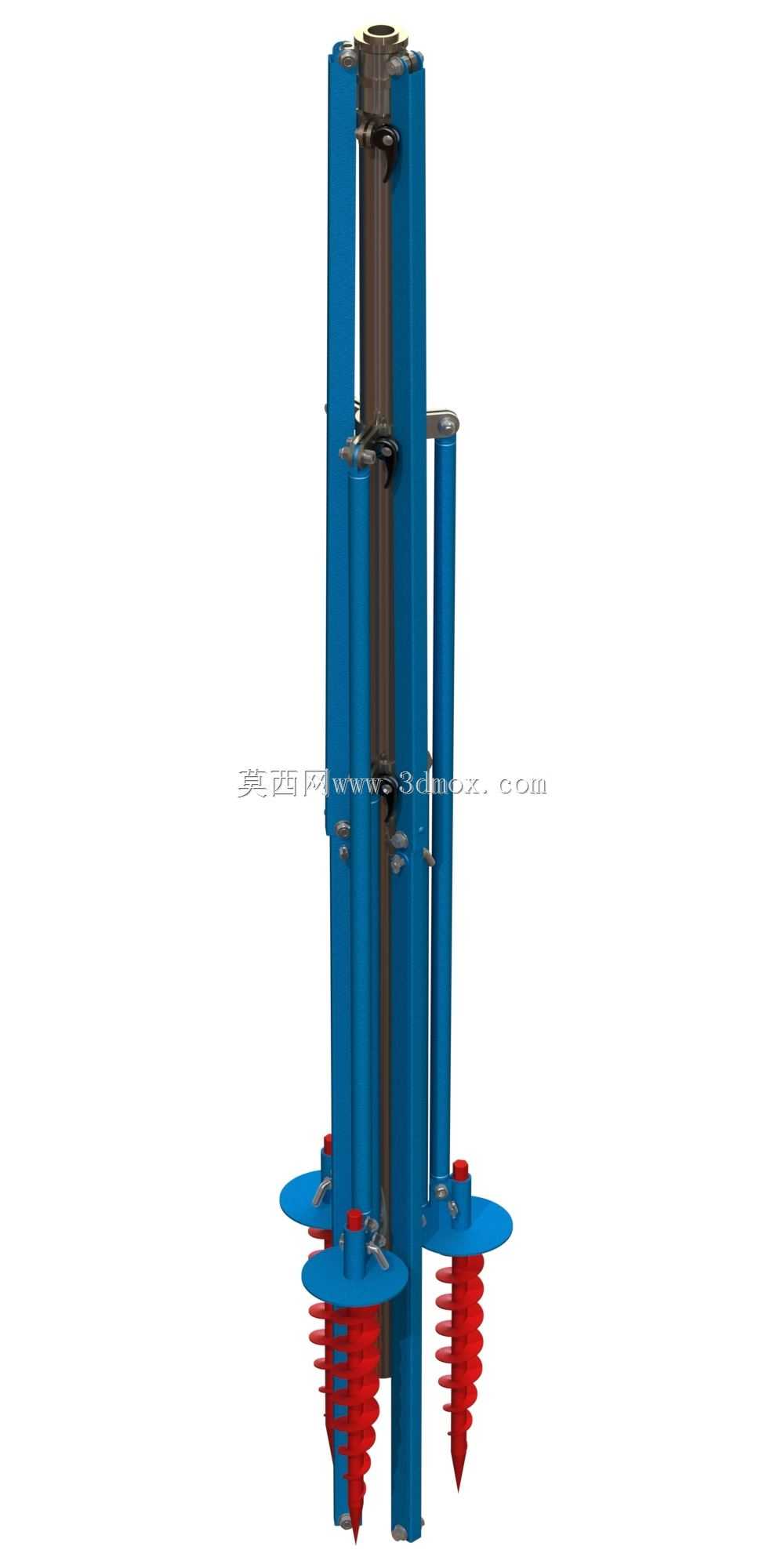

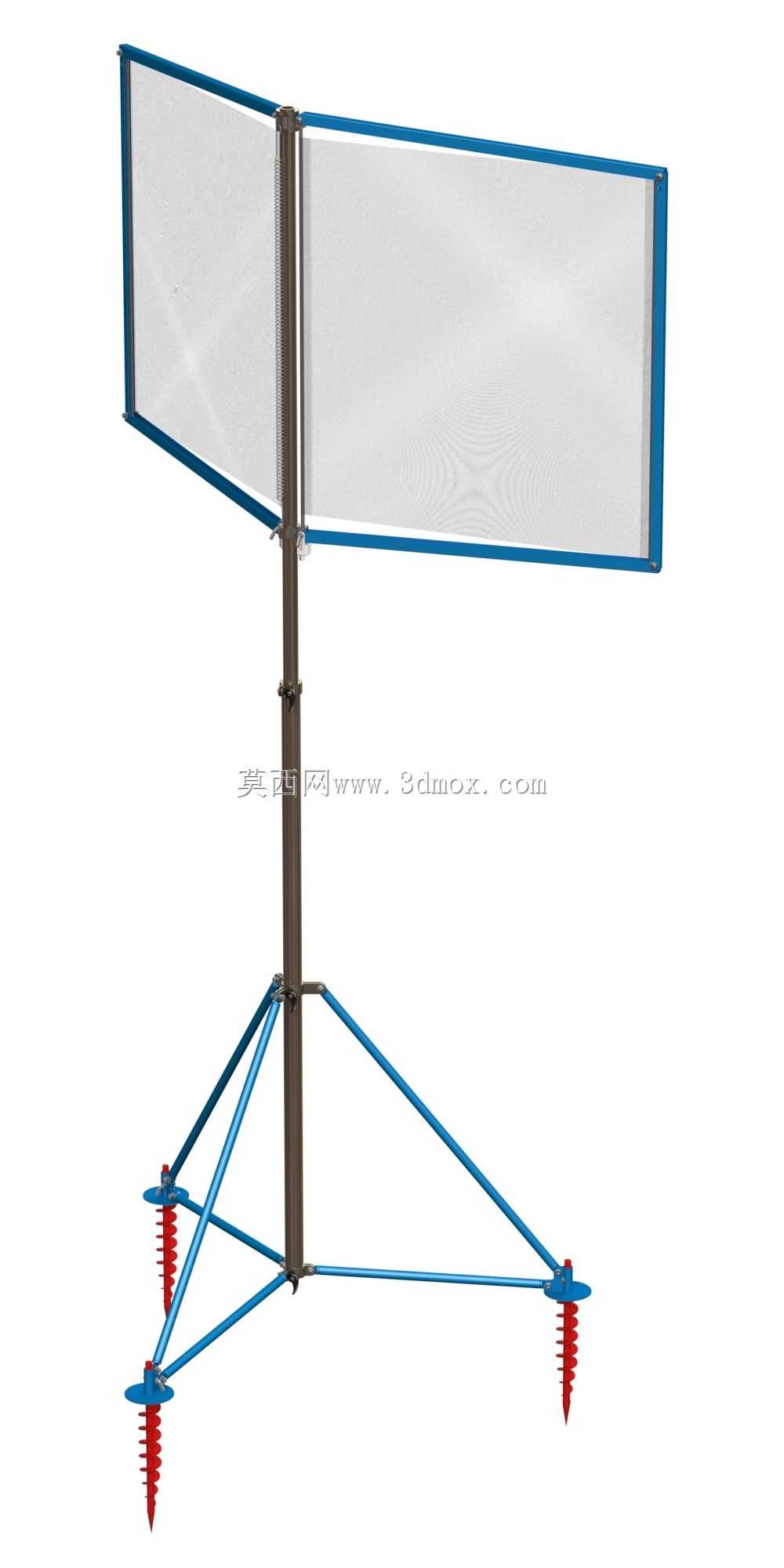

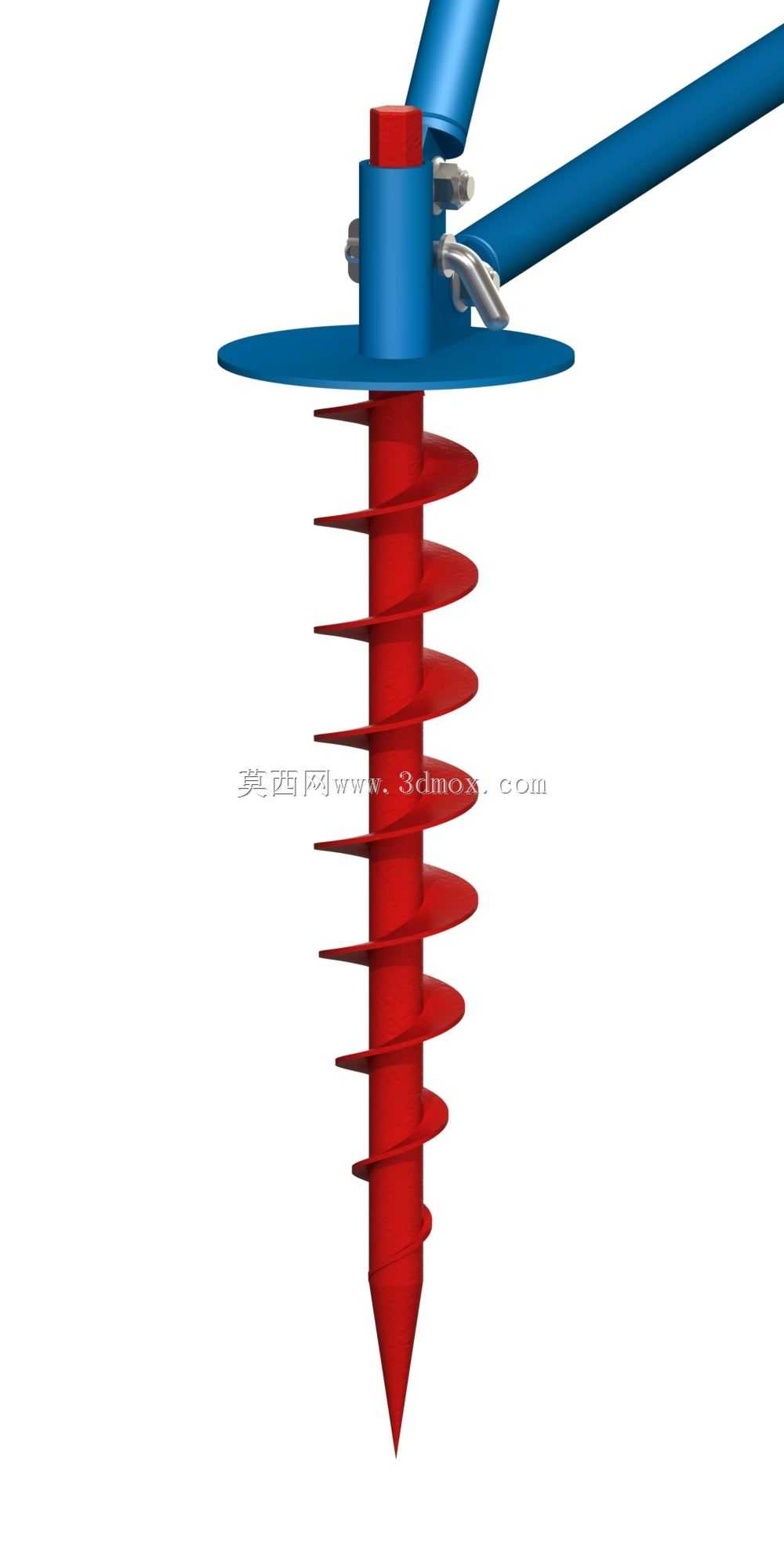

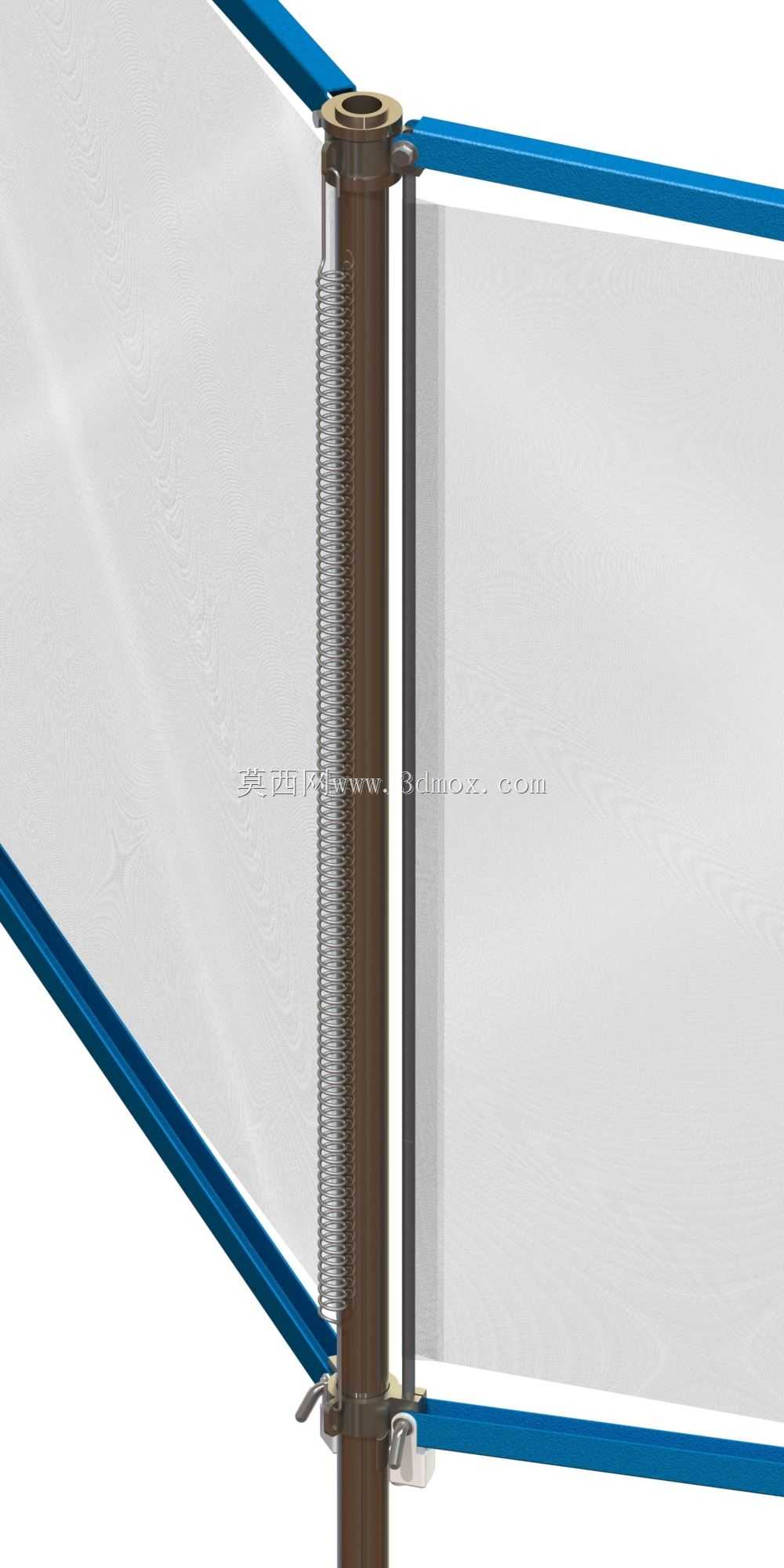

　　该装置主要面向野外无固定供水场景的液态水收集作业，可在山地、滩涂、临时作业营地等无硬化铺装的区域快速部署，通过双面板的承接面汇聚空气中凝结的露水、自然降雨等液态水资源，适配野外勘探、临时户外作业点位的小规模供水需求，无需依托固定基建即可完成架设。结构设计上采用单根竖向立柱作为主承载构件，立柱底部采用三角斜撑结构分散竖向载荷，三个支撑脚末端均集成螺旋地桩结构，可直接旋入土层完成固定，针对松软土质、坡地等复杂地形有较好的适配性，无需额外浇筑混凝土基础，单组装置架设仅需常规手动工具即可完成，拆装后可拆分收纳，方便野外转场运输。上部承接面板采用双面对折式布局，单块面板为矩形框架搭配平整承接面，两块面板沿立柱对称布置，

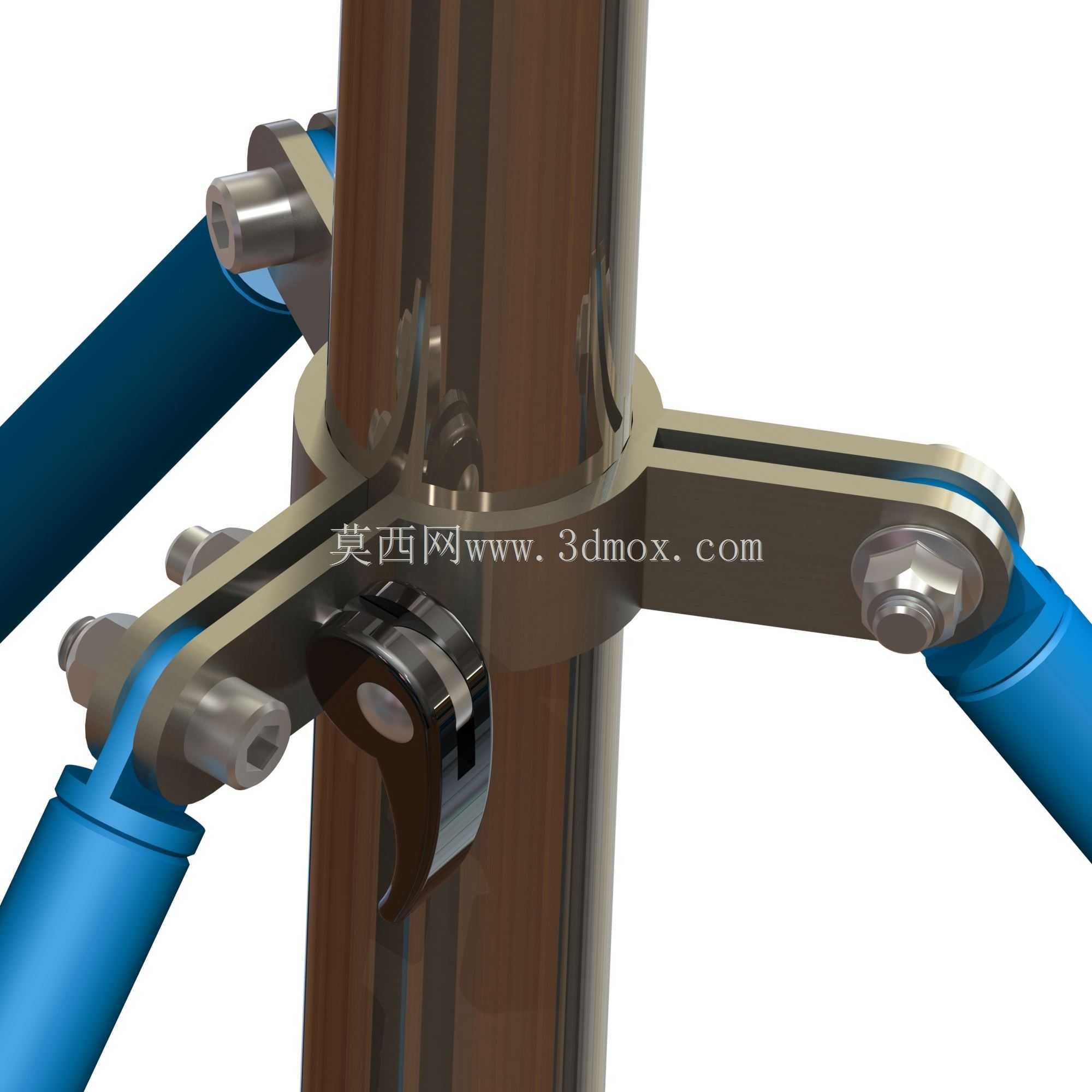

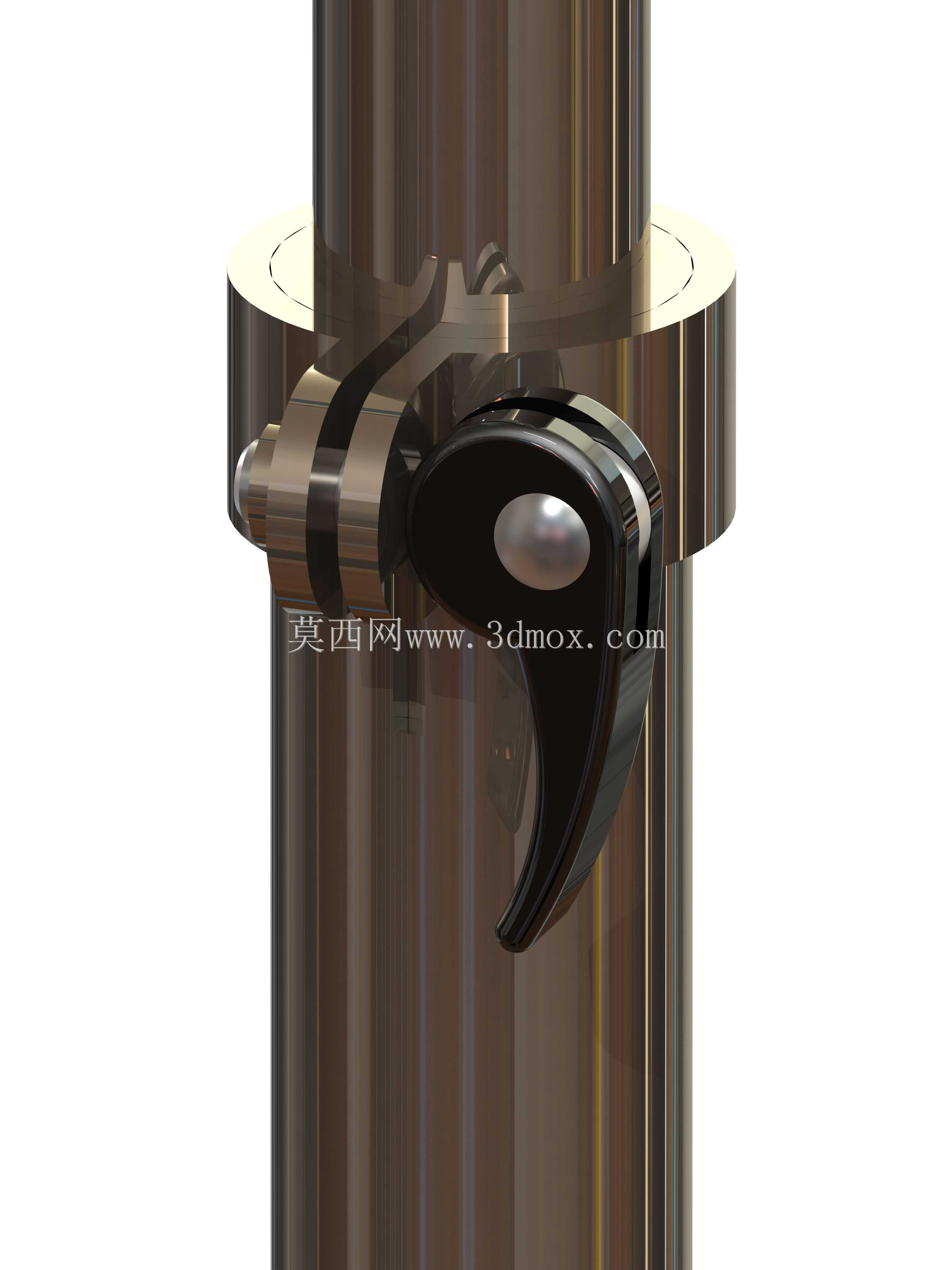

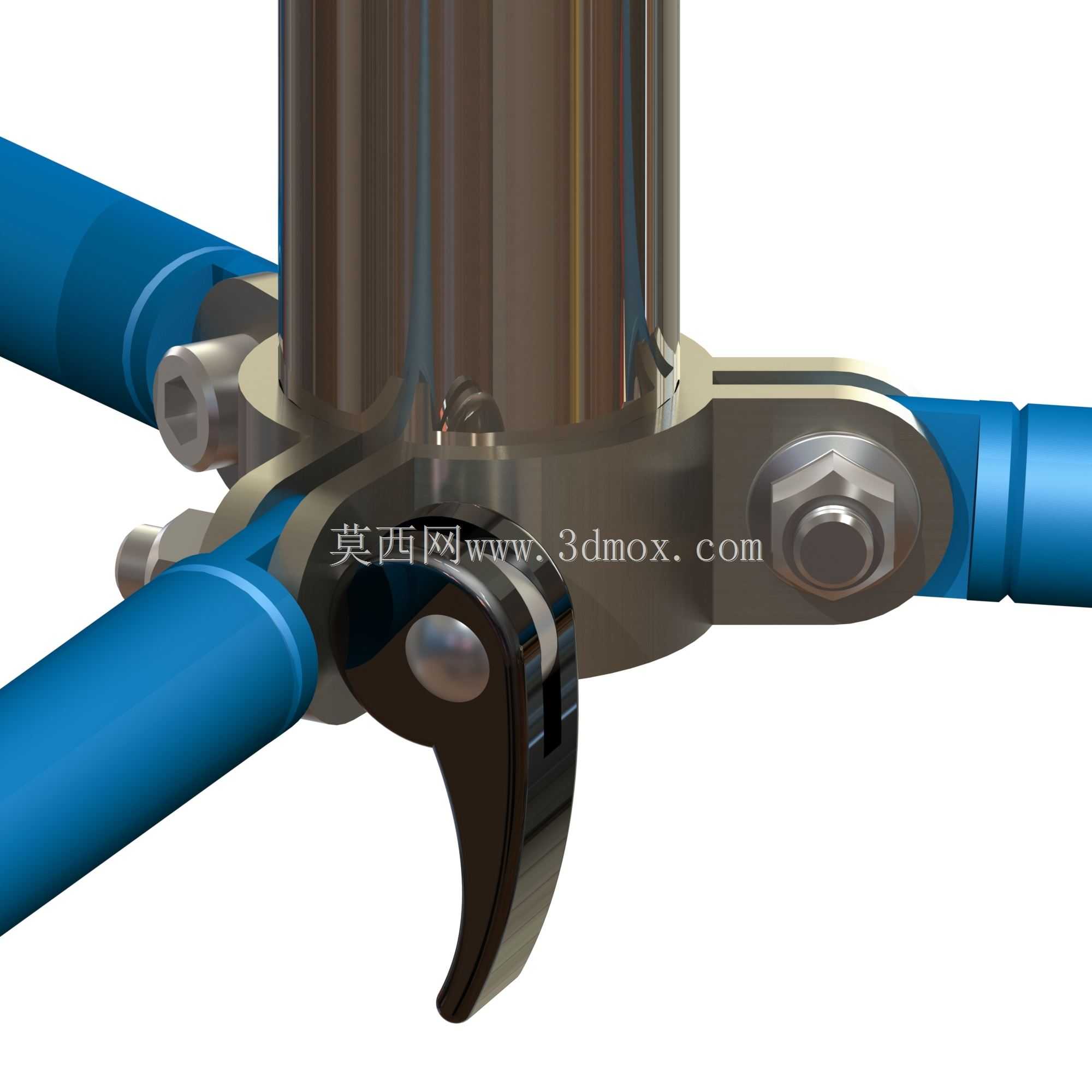

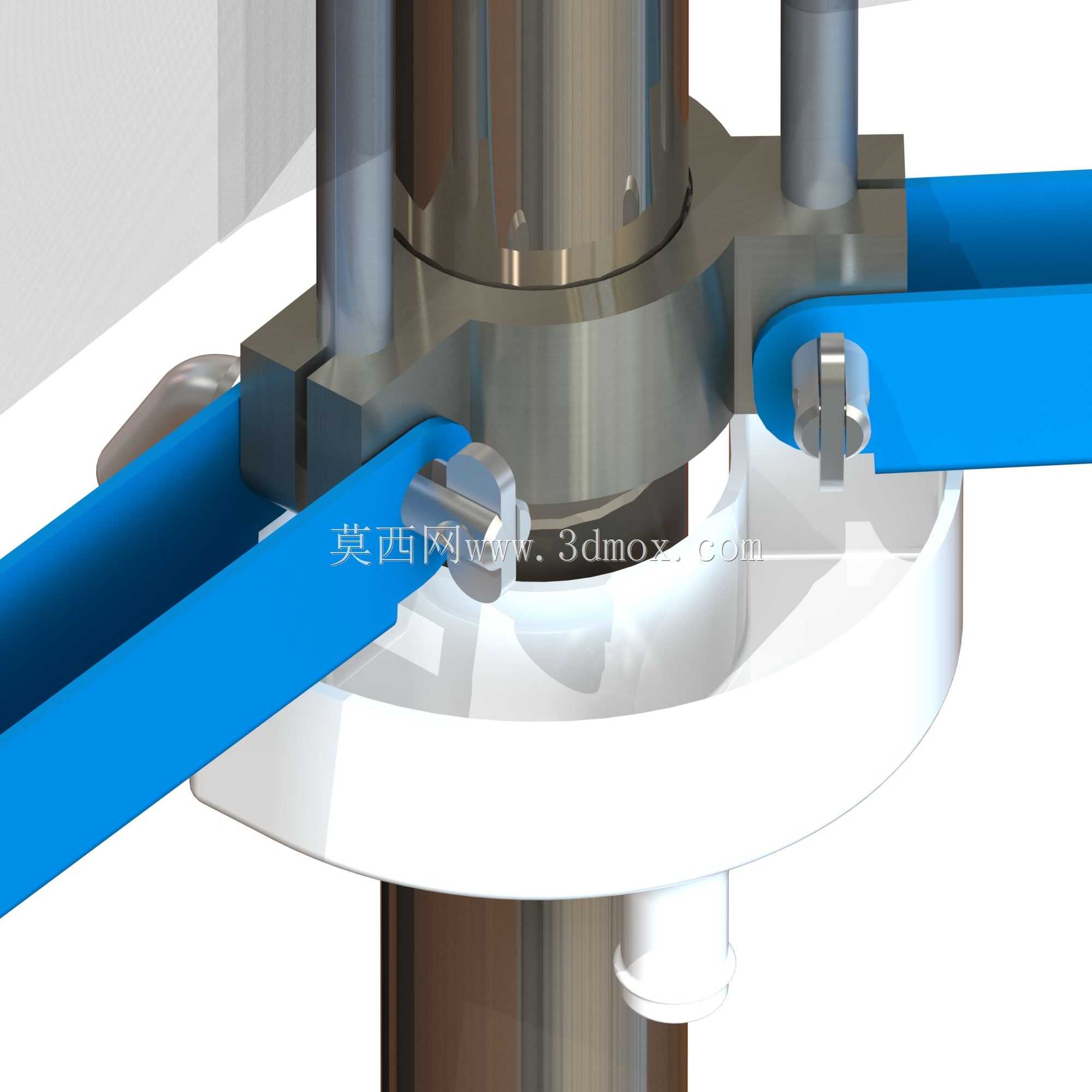

　　形成一定的夹角提升承接覆盖范围，面板框架采用刚性型材包边，避免野外磕碰造成面板形变，承接面做低粗糙度处理，减少液态水附着残留，提升集水效率，收集到的水体可沿面板下缘的导流结构汇入配套储水容器。安装边界方面，螺旋地桩的入土深度可根据现场土质硬度调整，常规硬质土层下入深度不小于200mm即可满足抗风载要求，松软沙土地质可适当增加旋入深度，三角支撑的展开半径可根据地形微调，单组装置架设完成后占地范围约1.2平方米，竖向立柱高度可根据使用需求做分段调节，适配不同身高作业人员的操作高度，也可避免地面低矮植被遮挡承接面板。设计过程中优先考虑野外工况的容错性，所有连接节点均采用快拆式紧固件，无特殊定制异形连接件，

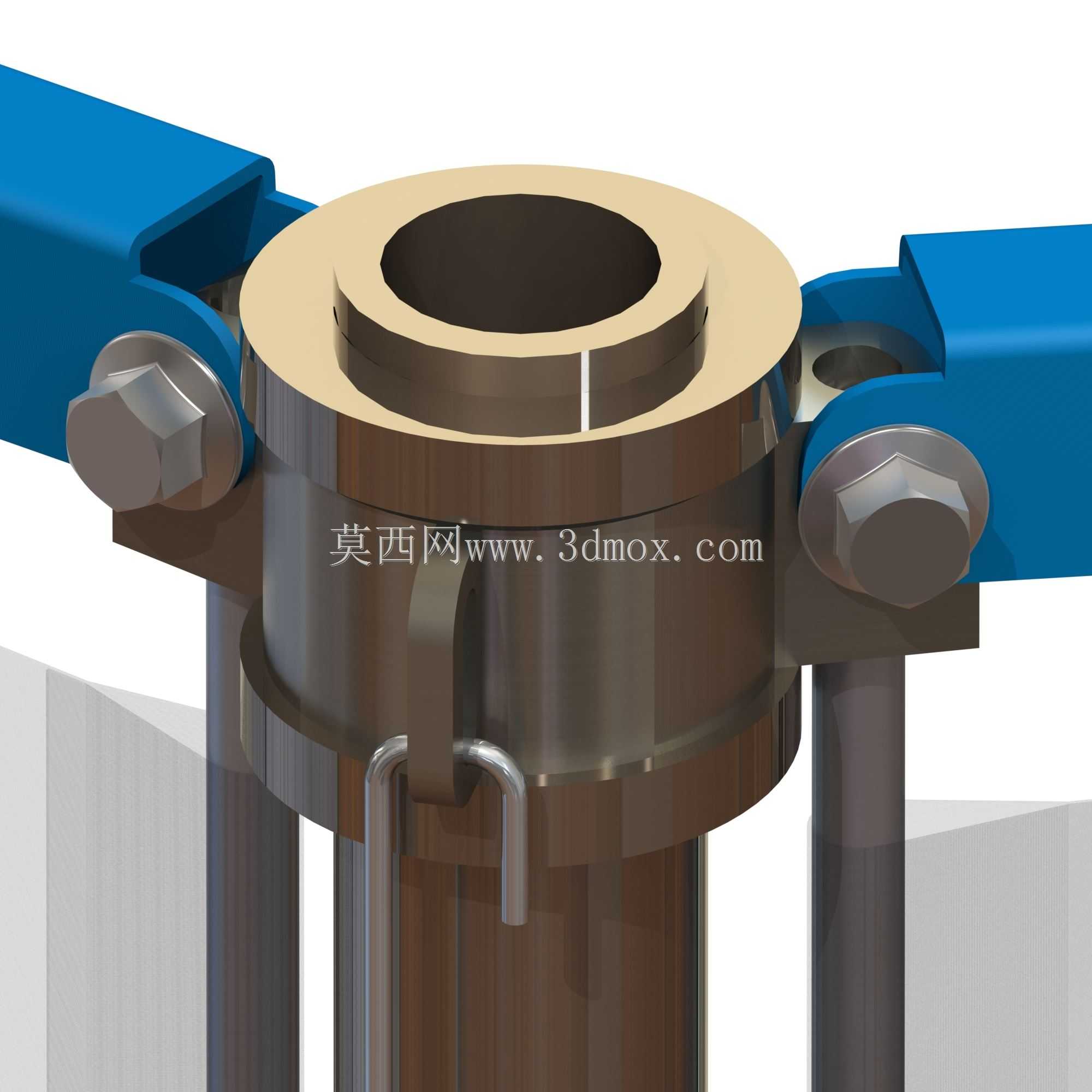

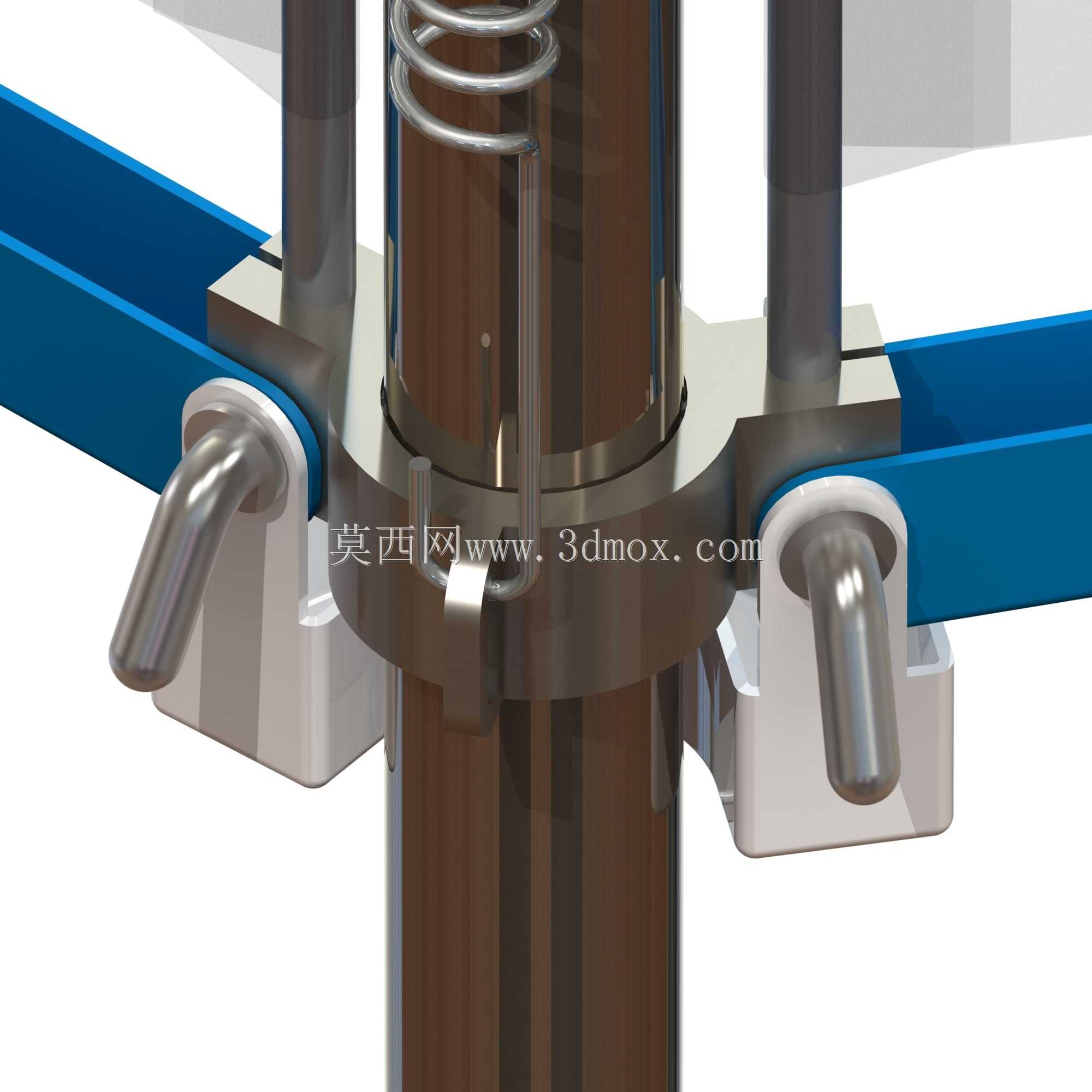

　　出现部件损坏时可采用通用五金件快速替换，整体结构无复杂传动部件，日常维护仅需定期清理承接面的落叶、浮尘即可，无需专业运维技能。面板与立柱的连接节点设置角度微调结构，可根据当地主导风向、太阳照射角度调整面板倾斜角度，最大化提升凝结水与降雨的收集效率，在昼夜温差较大的野外区域，倾斜面板可更高效承接夜间凝结的露水资源，相比平面放置的集水装置收集效率提升约40%。
