单轴牵引式通用载货拖车结构设计

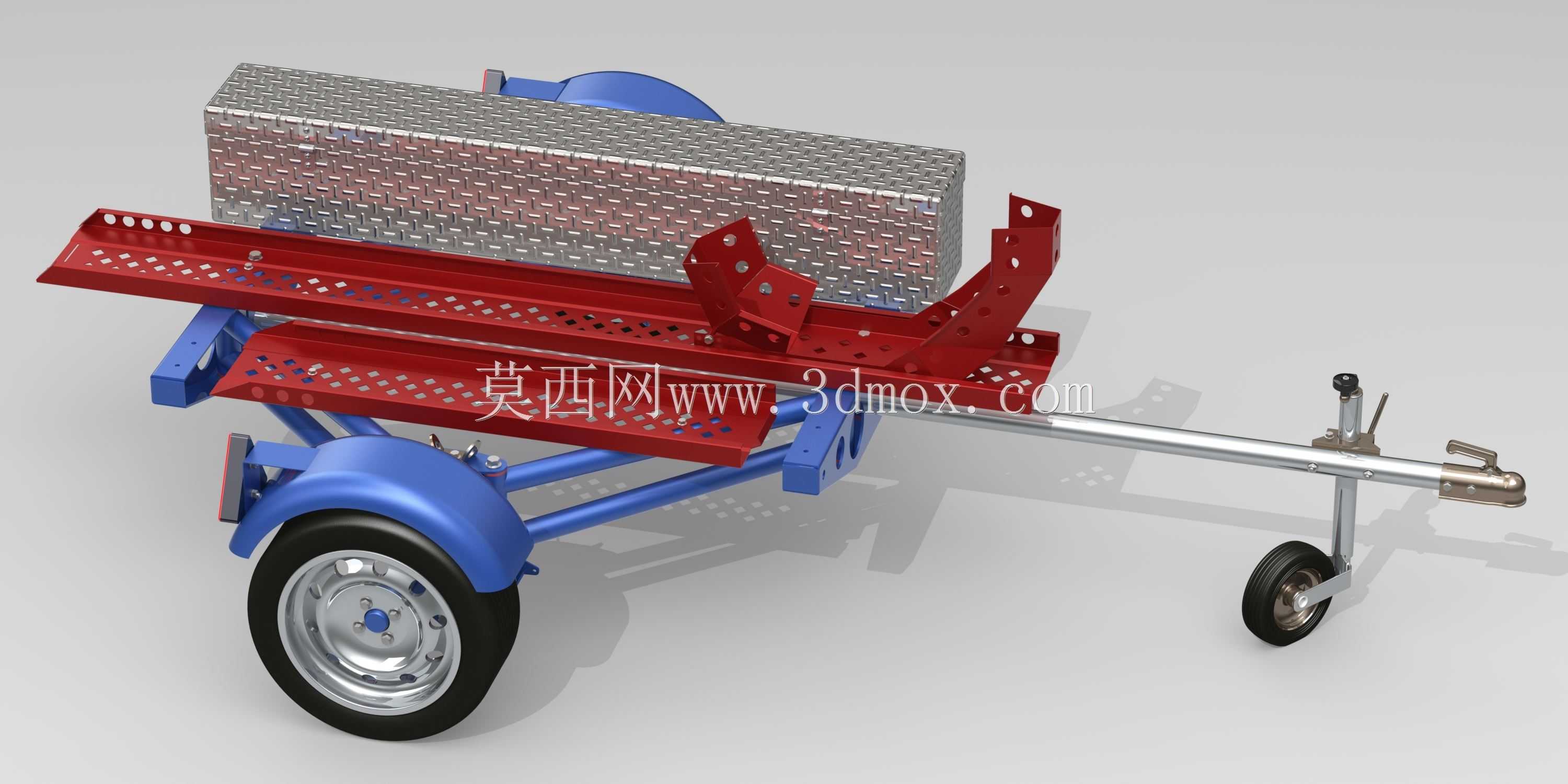

　　这款单轴牵引式通用载货拖车，主要适配厂区内部物料转运、户外短途轻型货物接驳、小型设备转场等作业场景，可搭配 ATV、小型牵引车、农用作业机械完成拖挂运输，解决小批量零散货物短距离移动时人工搬运效率低、普通货运车辆灵活性不足的问题。从结构设计逻辑来看，整车采用单轴主承载加前置导向轮的布局，主行走轮选用大直径橡胶充气轮，搭配冲压成型钢制轮辋，轮组通过弧形钢板弹簧类支撑结构与主车架连接，可缓冲非铺装路面的颠簸冲击，避免运输过程中载物因震动滑落或磕碰损伤；前置的小直径导向轮集成在牵引杆总成上，配合可伸缩调节的牵引连接头，既能在脱挂状态下保持整车直立稳定，也能适配不同牵引设备的挂接高度，减少挂接时的对位调整工作量。

　　车架主体采用矩形钢管焊接成型，主承载面为带密集冲孔的钢制防滑板，板面预留多组规则排列的安装孔位，既可以通过绑带穿过孔位固定不同外形的载物，也能根据运输需求加装侧护栏、物料挡架等附属结构，拓展不同品类货物的适配能力；车架两侧设置的红色折弯支架为载物侧向限位结构，可根据所载货物的宽度调整安装位置，对长方体类规整货物形成侧向支撑，避免运输过程中货物侧滑偏移。牵引杆采用高强度无缝钢管制作，端部配置通用型球形牵引连接头，搭配手动驻车支撑结构，挂接操作时无需额外抬升整车即可完成对位锁定，脱挂后扳下支撑腿即可稳定停放，无需额外借助支撑垫块。从安装边界来看，整车宽度控制在常规人行通道可通行的尺寸范围内，

　　牵引杆收缩状态下总长度可满足狭小厂区通道的转弯需求，主承载面离地高度适配常规装卸货平台的高度差，无需额外坡道即可完成人工装卸作业；轮组外侧未超出车架主体宽度，在狭窄通道通行时不会出现轮组刮蹭两侧障碍物的问题。设计过程中对承载区域的受力做了针对性优化，主横梁对应轮组支撑的位置做了加强筋补强，避免重载状态下车架出现永久变形，冲孔板面在保证防滑与绑带固定功能的前提下，尽可能降低了整车自重，减少牵引过程中的动力损耗。
