笔式便携雾化吸入设备结构设计

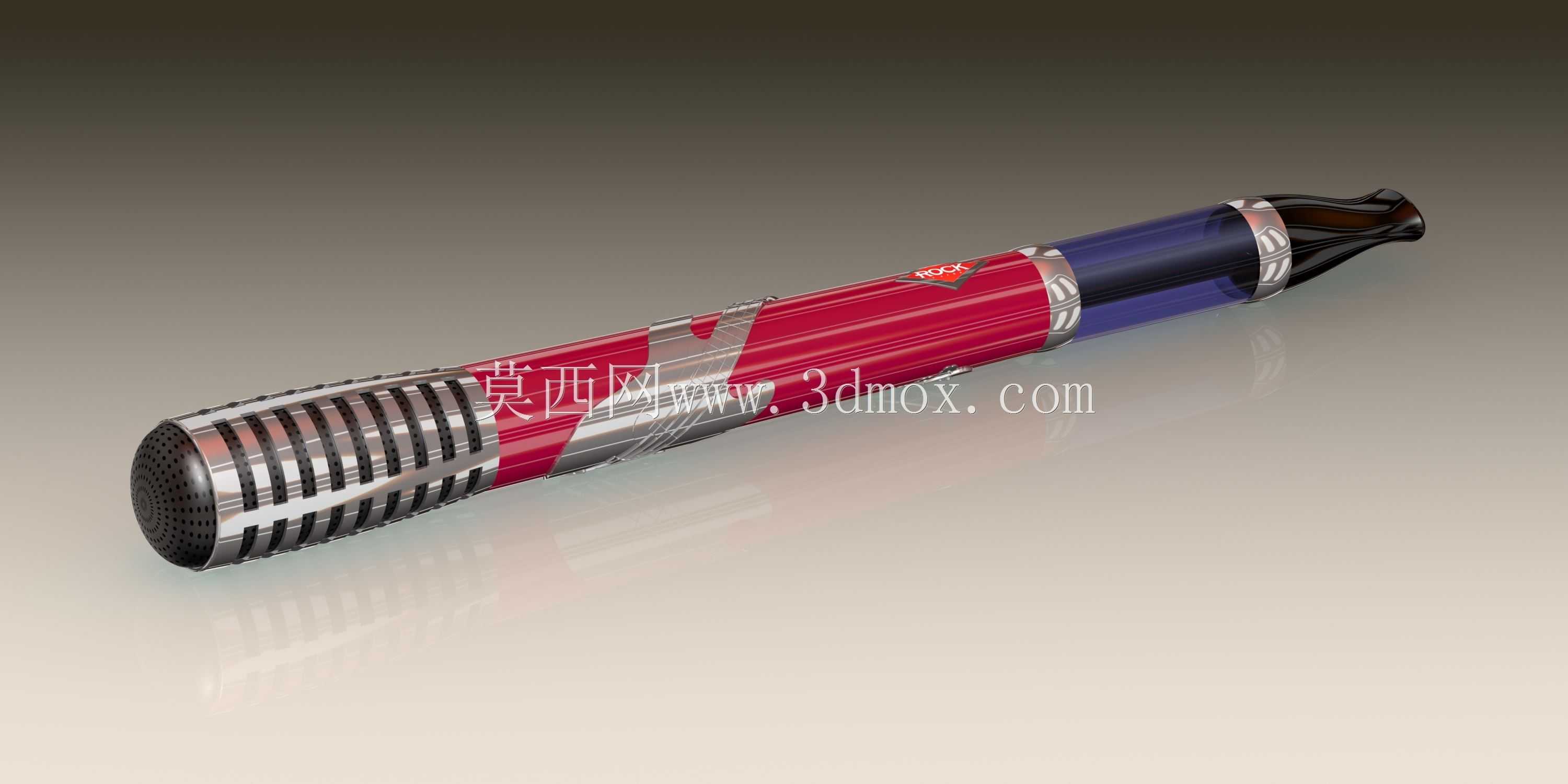

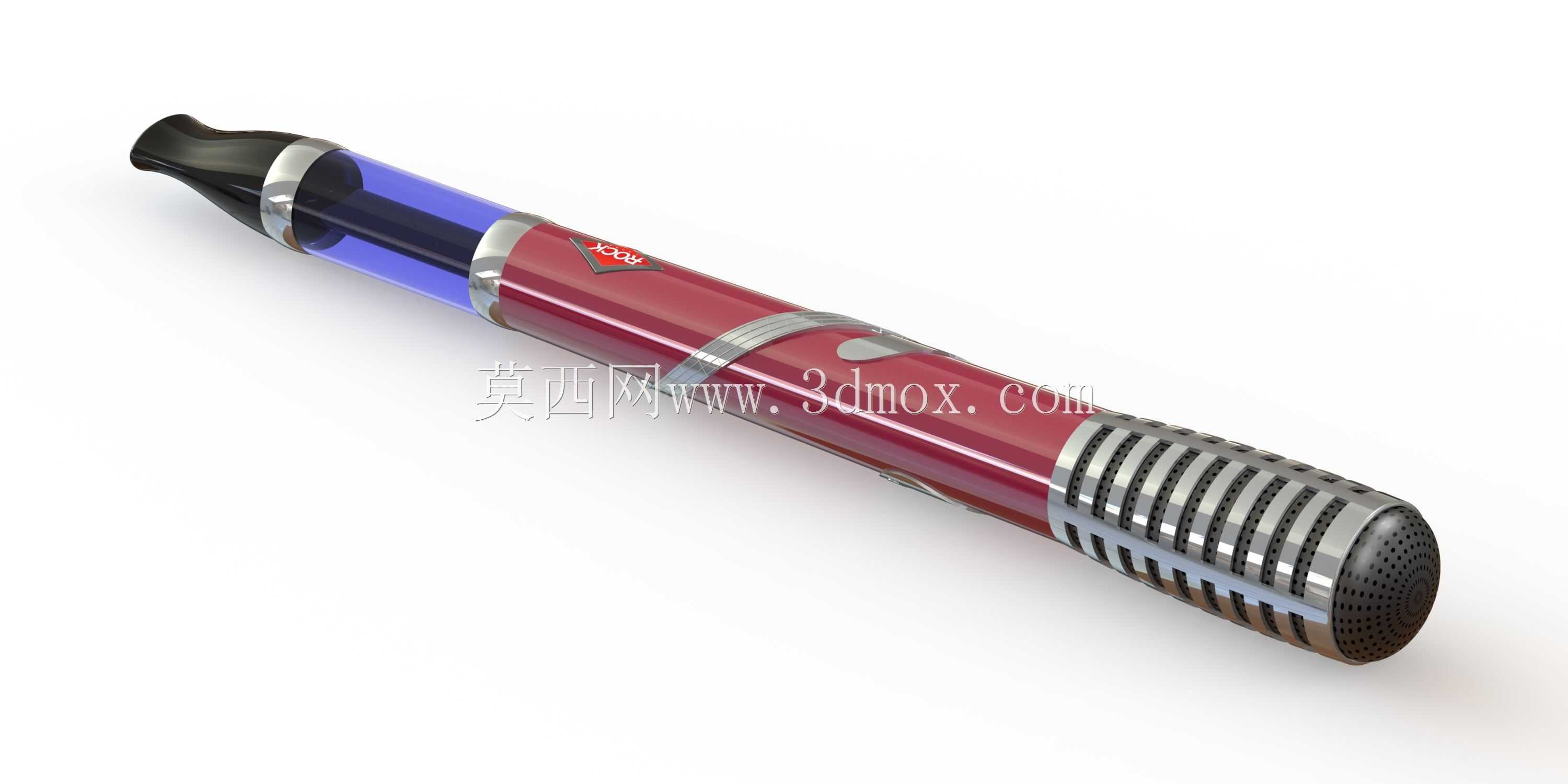

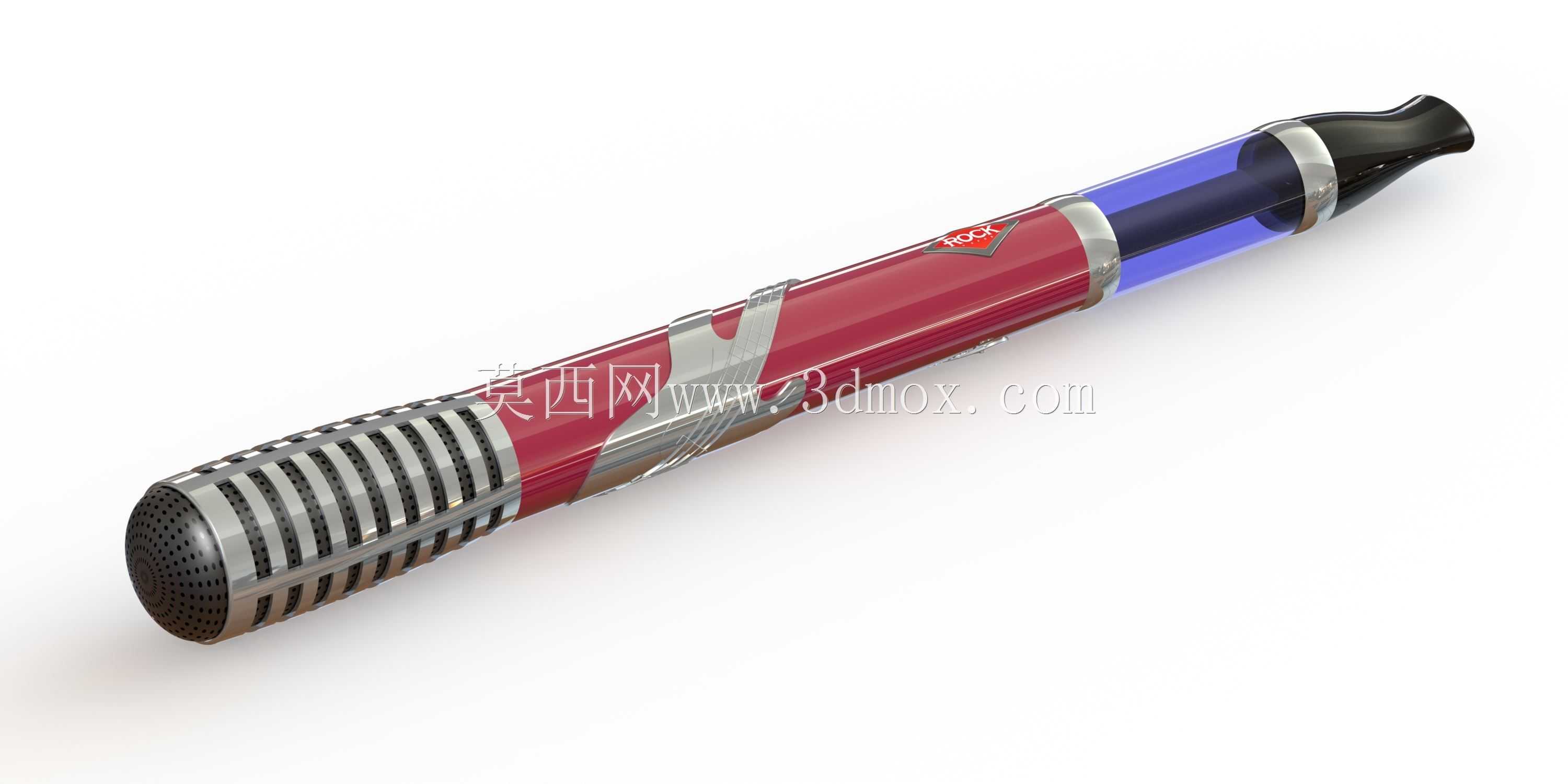

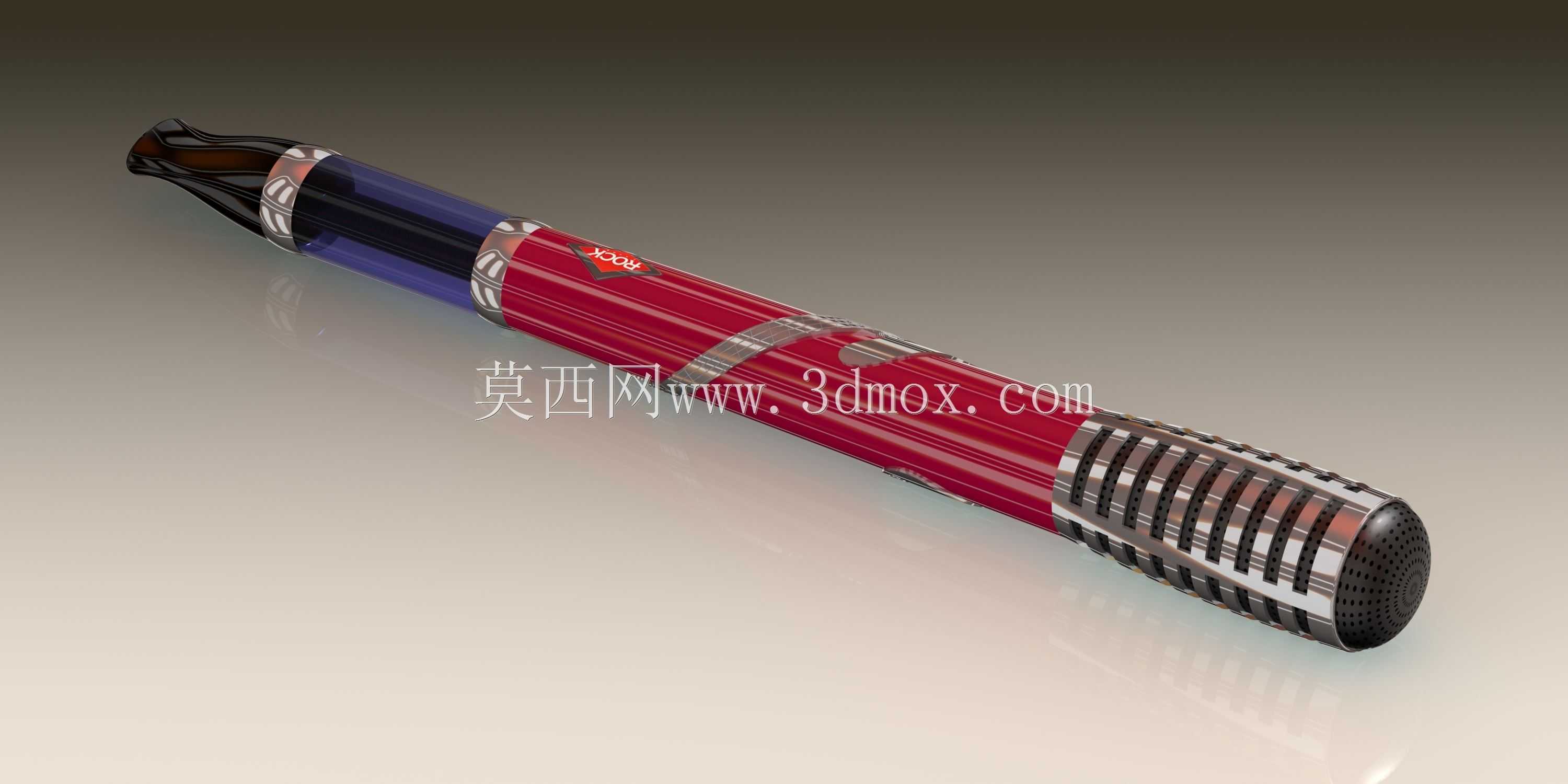

　　这款笔式雾化设备的结构设计，首先围绕手持便携场景的人机工程需求展开，整体采用长圆柱笔形轮廓，直径控制在18mm区间，总长度控制在145mm范围内，可直接放入常规衬衫口袋、笔袋中携带，适配日常随身使用的场景需求。设备从吸嘴端到雾化端依次分为吸嘴段、储液舱段、控制电路段、雾化输出段四个核心功能区，各段之间采用旋转卡扣式连接结构，既保证日常使用时的连接可靠性，也便于后期耗材更换与内部清洁维护。吸嘴段采用符合人体唇部贴合弧度的收窄设计，材质选用食品接触级的哑光硬质材料，边缘做R1.2的圆角处理，避免长时间含咬产生的硌触感，同时吸嘴内部设置回流冷凝液的导流槽，可将使用过程中产生的冷凝液导回储液区域，避免冷凝液被直接吸入口腔。

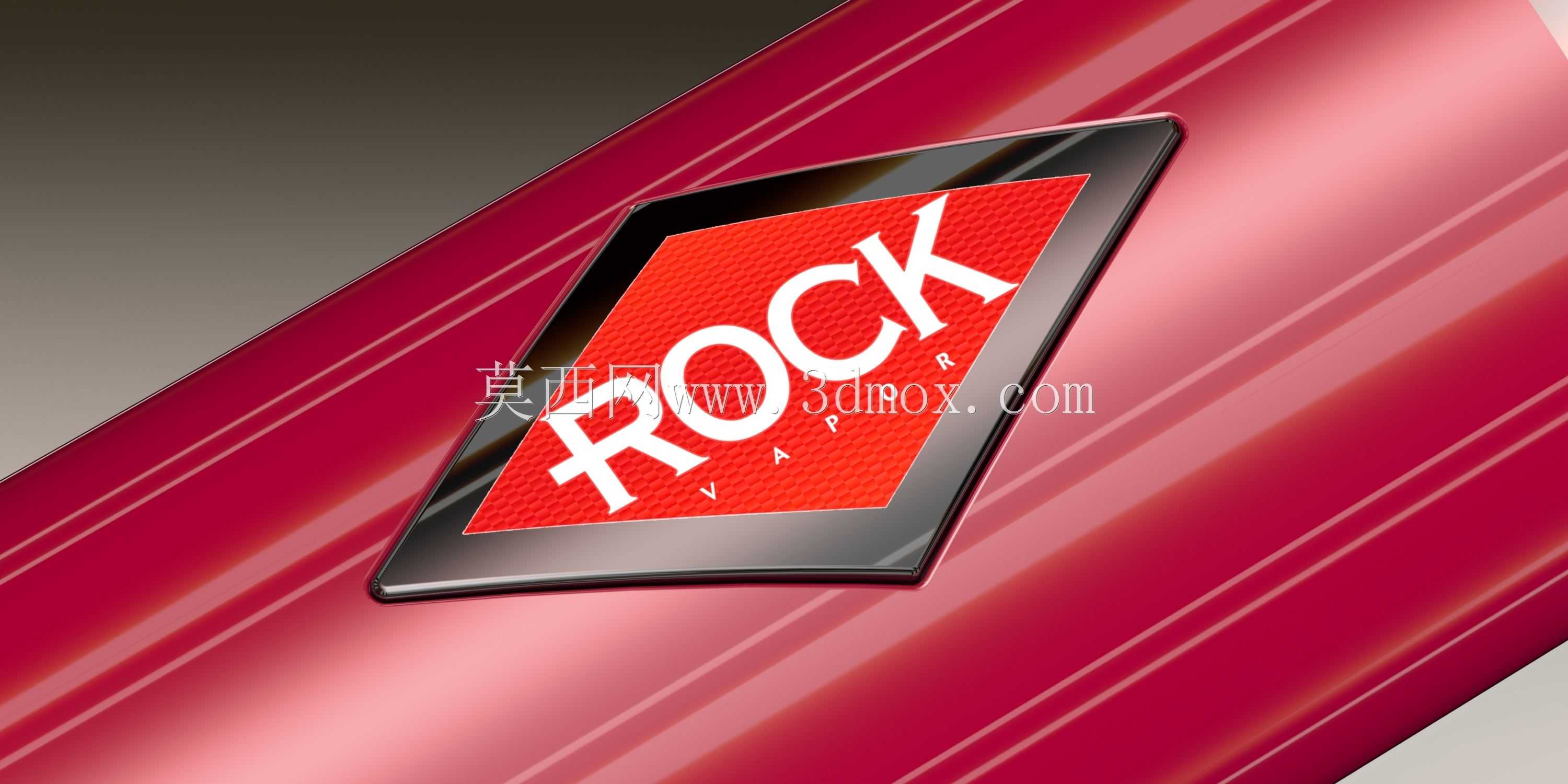

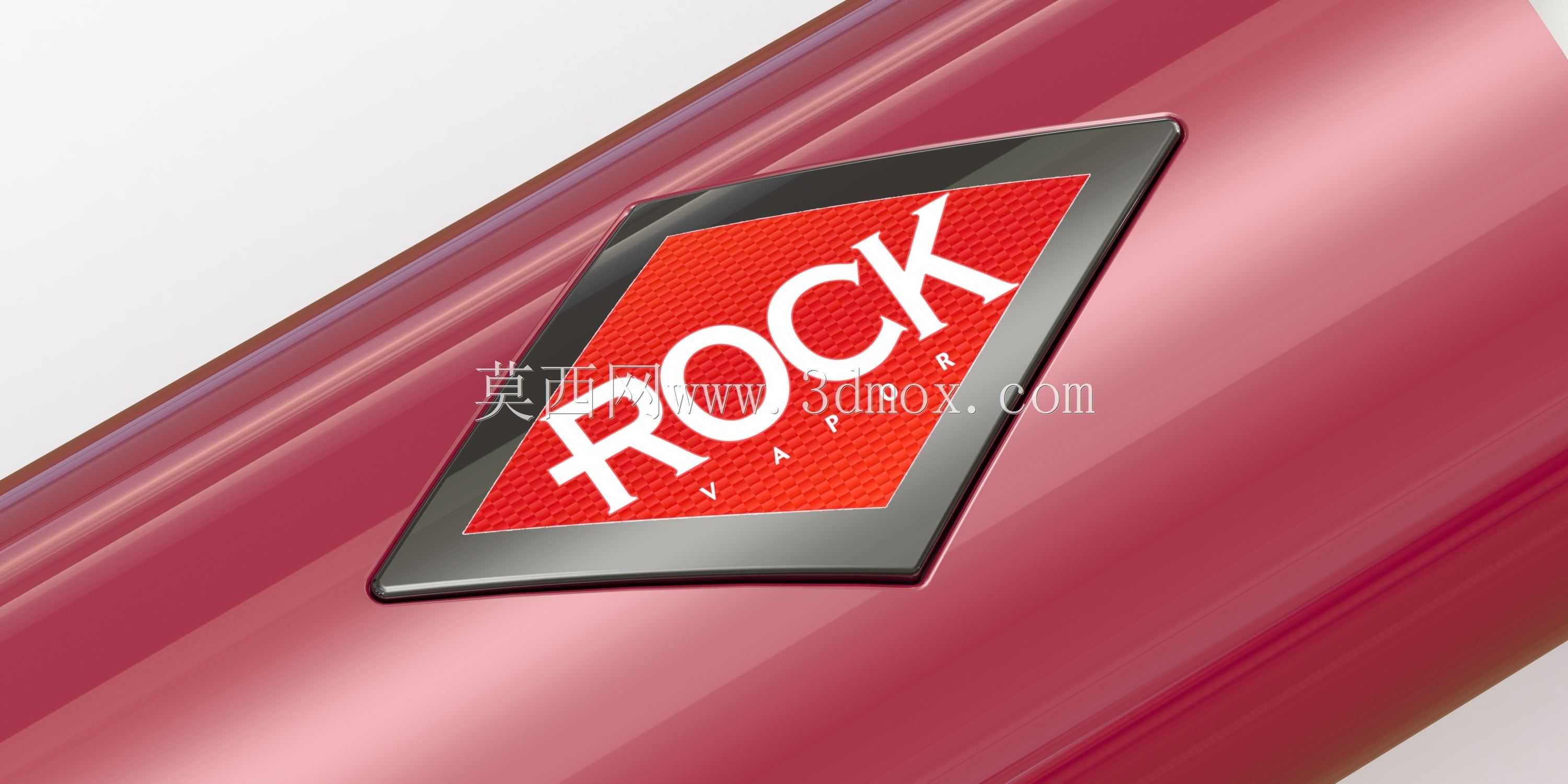

　　储液舱段采用半透明高透耐压材质，可直观观察内部剩余液量，舱壁厚度控制在1.2mm，既保证足够的结构强度抵抗日常挤压，也不会因壁厚过大导致整体重量超标，空机整体重量控制在45g以内，长时间手持不会产生明显的负重感。控制电路段外层包裹金属质感装饰环，同时兼具结构加强作用，可承受日常使用中1.2m高度自由跌落的冲击载荷，避免内部电路受冲击损坏。雾化输出端采用格栅式出风结构，格栅间隙控制在0.8mm，既保证雾化气流的顺畅输出，也可防止内部雾化芯组件脱落，端部的圆弧收边设计可避免放置时刮蹭接触面。整体结构的密封设计采用双O型圈密封方案，在各段连接位置设置密封槽，可有效防止储液舱漏液，适配不同温度、湿度环境下的使用需求，

　　不会因环境变化出现渗液问题。电路部分的安装空间预留了足够的走线槽与电池安装位，可适配常规圆柱形锂电池的安装尺寸，安装边界预留0.3mm的装配公差，便于生产过程中的快速组装，各零部件的拔模角度统一设置为1.5度，符合常规注塑生产的工艺要求，无需额外做特殊工艺处理即可实现批量生产。设备表面的防滑纹理设置在手持握持区域，纹理深度0.2mm，既保证握持时的摩擦力，防止手滑脱落，也不会因纹理过深积攒污渍，便于日常擦拭清洁。
