小型船用舱底自动排水潜水泵结构设计

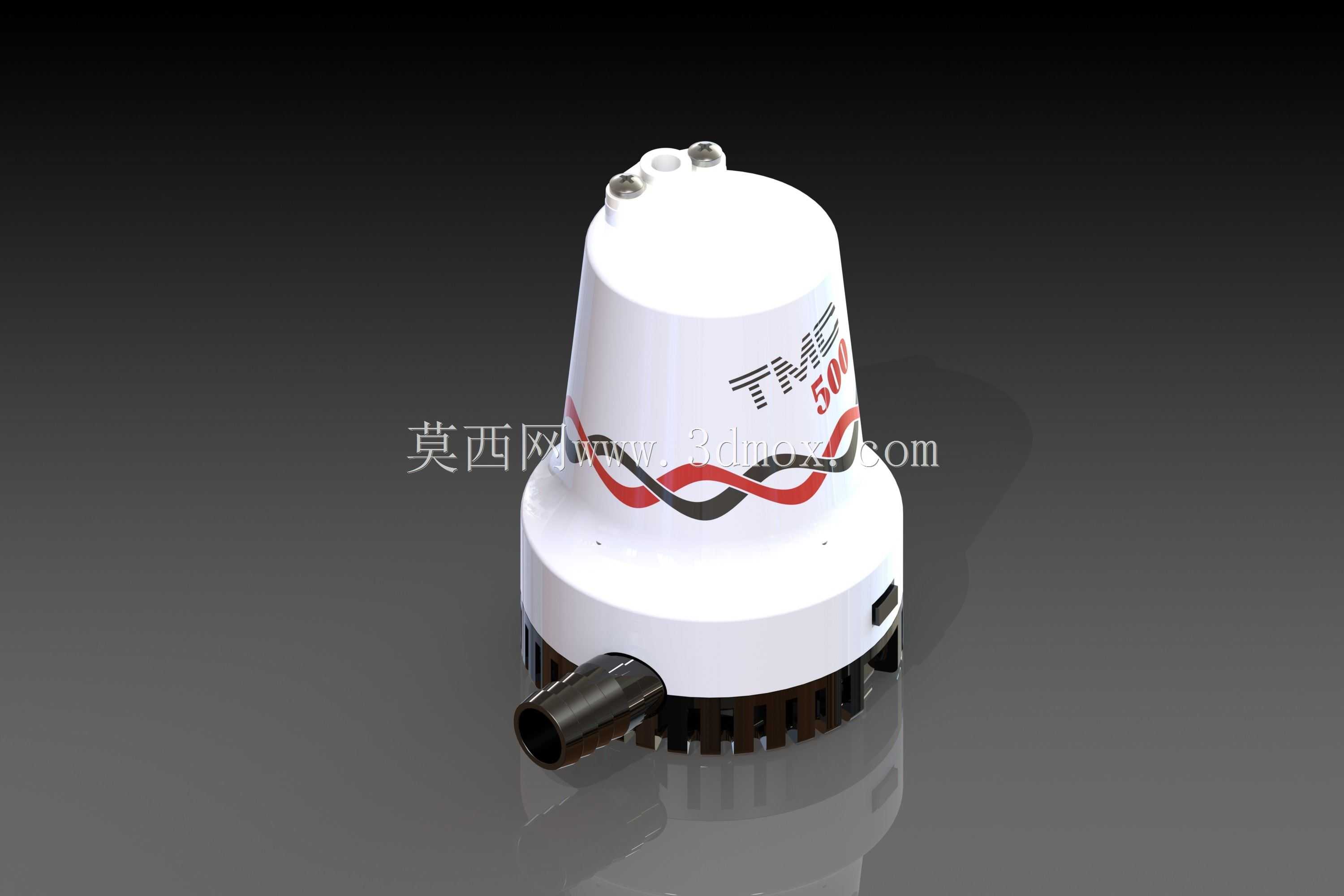

　　这款小型舱底潜水泵的三维结构设计，核心围绕小型船舶舱底积水排放的实际工况展开，在建模阶段优先考虑了狭小安装空间的适配性，整体采用上窄下宽的锥台形壳体结构，底部进水段做了格栅式进水口设计，格栅间隙控制在3mm以内，可有效拦截舱底常见的碎屑、织物纤维等杂物，避免叶轮被缠绕卡滞，同时底部预留了三个均布的安装固定孔位，可直接通过螺栓固定在舱底最低处的安装基座上，无需额外加装转接支架，降低现场安装的适配难度。侧置的出水接口采用标准软管快插结构，接口外径适配常用的19mm内径排水软管，接口处做了环形防脱凸棱，安装时只需将软管套入后用喉箍锁紧即可，无需额外加工管螺纹，适配船舶运维时的快速拆装需求。顶部的电气接线腔做了独立的密封隔层设计，

　　接线端子与下部泵腔之间通过双道O型密封圈实现静密封，可避免舱底积水飞溅进入接线腔引发电路故障，顶部预留的两个接线柱可直接连接船用12V或24V直流供电线路，适配小型游艇、作业渔船、充气艇等船舶的低压供电体系。在功能结构设计上，泵体内部的叶轮采用半开式离心结构，相较于闭式叶轮，半开式叶轮对含有少量细小杂质的积水输送适应性更强，不会因为微小颗粒进入流道出现卡滞，同时叶轮与泵壳之间的间隙控制在0.2mm，兼顾输送效率与杂物通过性。泵体的壳体材质选用增强ABS工程塑料作为建模时的材质参考，整体重量控制在0.8kg以内，既满足船用设备的轻量化要求，也具备足够的耐海水腐蚀性能，外壳表面的加强筋沿锥台母线方向均匀分布，

　　可提升壳体在10米水深压力下的结构强度，避免深水工况下壳体出现变形渗漏。建模过程中对安装边界做了明确的尺寸约束，泵体总高度控制在160mm以内，最大底座直径110mm，可适配绝大多数小型船舶舱底的预留安装空间，侧置出水口的中心高度距离底座安装面35mm，安装后不会因为舱底少量积泥堵塞出水通道，同时泵体的最低吸水液位可做到10mm以内，能尽可能排净舱底残留积水，减少舱底长期积水带来的船体钢板腐蚀、舱内潮湿发霉等问题。在结构细节处理上，泵体底部的进水格栅做了倒圆角处理，避免安装维护时划伤操作人员，顶部的密封端盖采用快拆式卡扣结构，日常清理叶轮杂物时无需借助专用工具，直接掰开卡扣即可打开端盖完成维护，适配船舶户外作业时的简易运维条件。
