格构式钢结构高压输电塔架结构

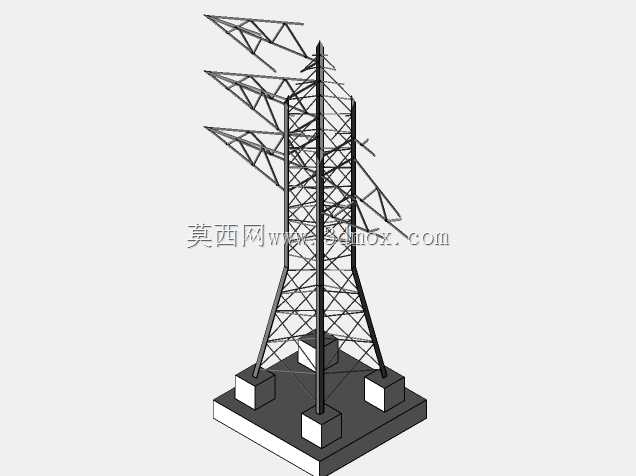

　　该输电塔架为高压架空输配电线路的核心支撑构件，主要应用于平原、丘陵等常规地貌的10kV-110kV电压等级输电线路架设场景，承担悬挂高压输电线缆、保障线缆对地及交叉跨越安全距离的核心作用，是电网输配体系中不可或缺的架空支撑结构。从结构设计逻辑来看，整体采用空间桁架格构式构型，主材选用等边角钢作为受力杆件，通过节点板配合螺栓、焊接组合连接的方式形成整体受力体系，这种构型在保证结构整体抗风、抗覆冰、抗竖向荷载能力的前提下，最大程度降低了结构自重，减少了基础承载负荷，同时也方便现场分段运输与拼装作业。塔架底部采用四脚独立混凝土支墩配合预埋地脚螺栓的安装形式，每个支墩对应一根主受力斜材，底部根开尺寸根据架设电压等级对应设计，

　　能够保证塔架在极端大风、导线覆冰等恶劣工况下的抗倾覆稳定性，安装边界需满足塔脚中心距周边建构筑物的安全距离要求，同时预留后期运维检修的操作空间。塔身上部设置多层横担结构，不同层级横担对应不同相位的输电线缆悬挂点位，横担同样采用三角桁架构型，通过斜材与主材连接形成稳定受力单元，能够承受线缆竖向重力、风偏荷载以及断线工况下的不平衡张力，横担端部预留挂线金具安装点位，可适配悬式绝缘子串的安装需求。建模过程中采用焊接件模块的结构构件生成功能，先通过3D草图绘制整体空间杆件的中心线框架，再对应不同受力位置的杆件截面规格调用结构构件库生成实体杆件，节点位置通过剪裁延伸命令处理杆件交接关系，底部混凝土支墩采用实体建模方式还原基础与塔脚的连接关系，整体模型完整还原了塔架从基础到顶部横担的全部结构细节，所有杆件的连接节点、截面规格均符合输电线路铁塔设计规范的相关要求，可用于结构受力仿真分析、施工方案模拟以及相关教学演示场景。
