立式化学品搅拌混合罐体结构

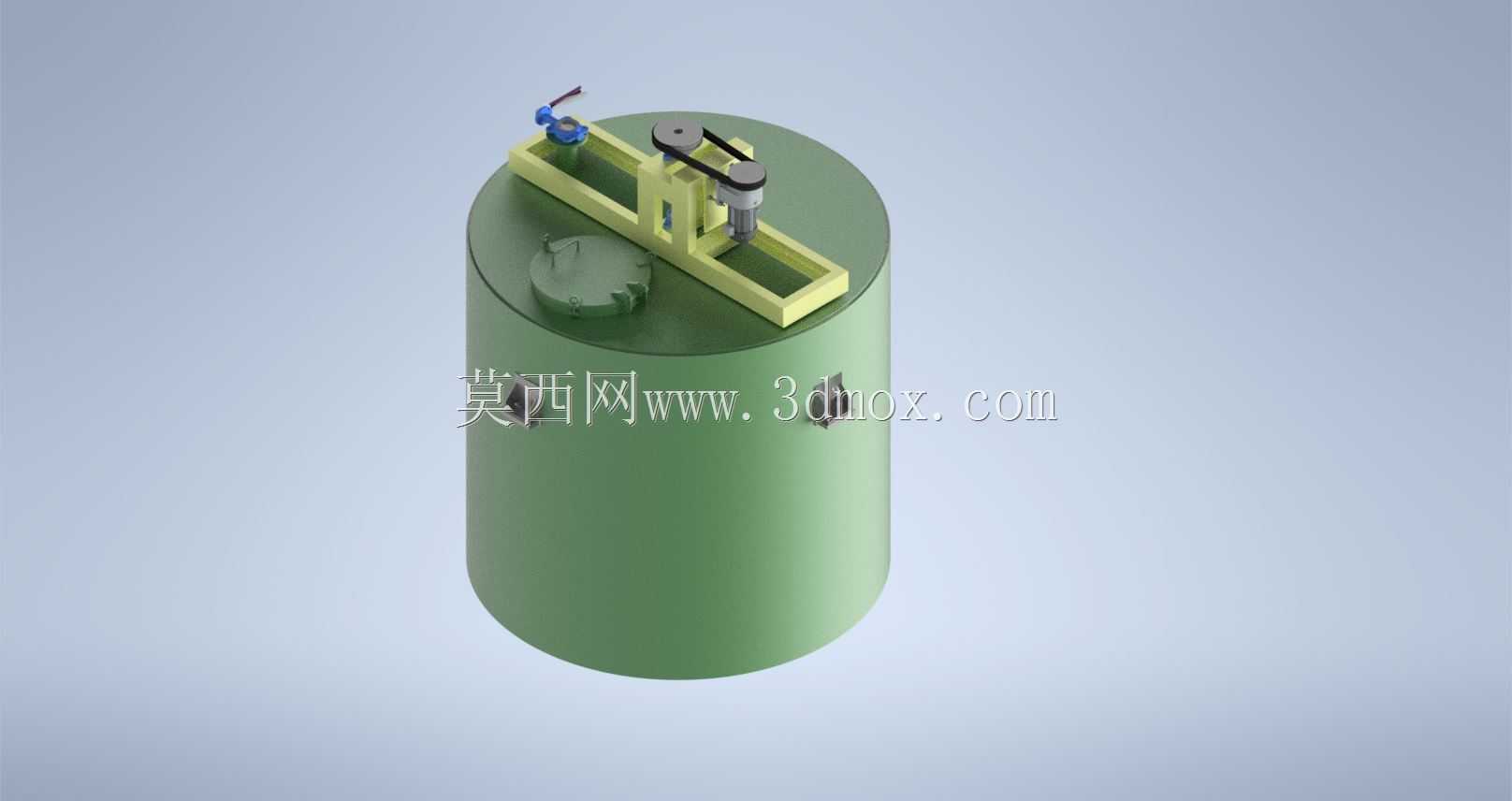

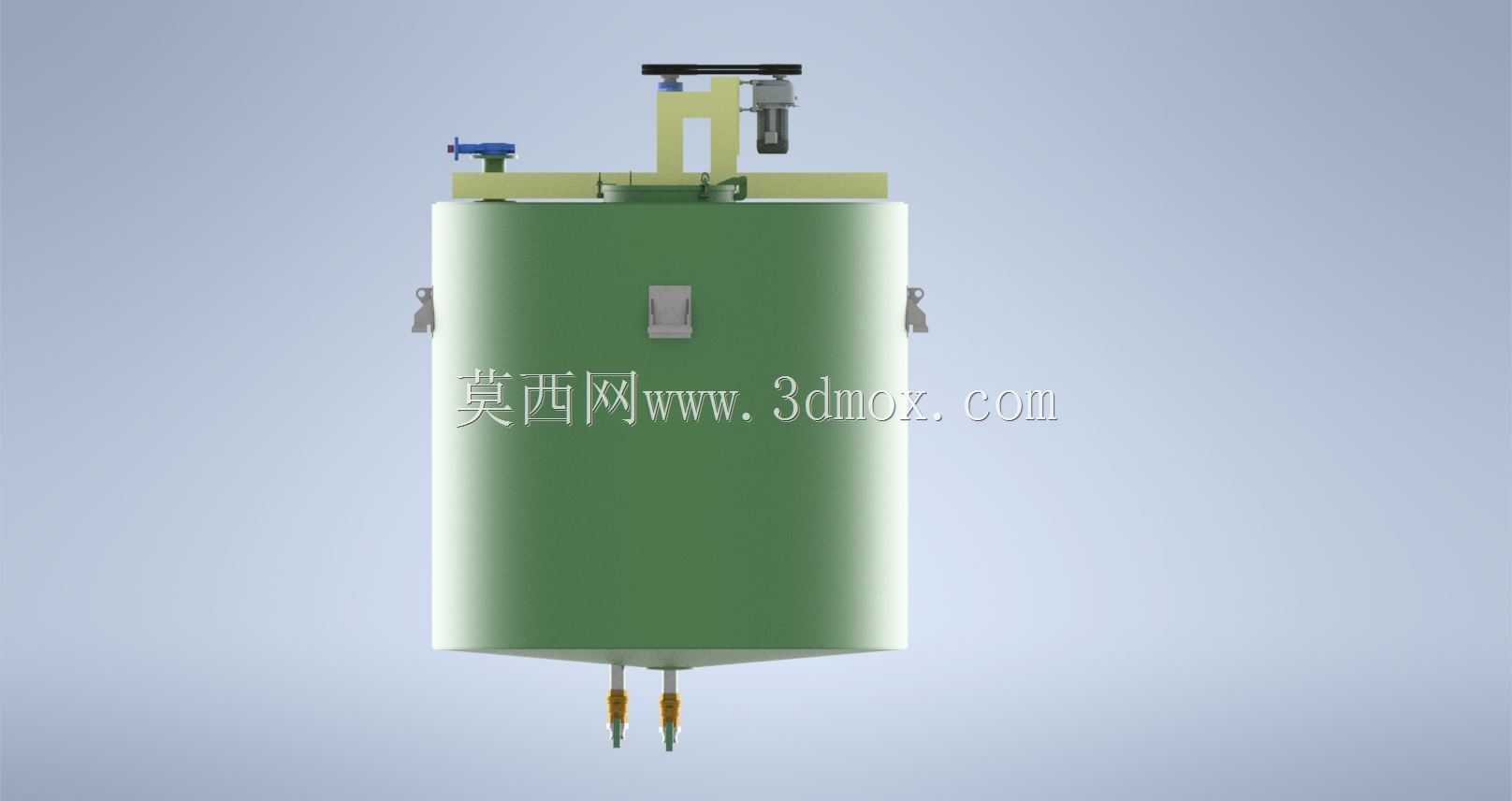

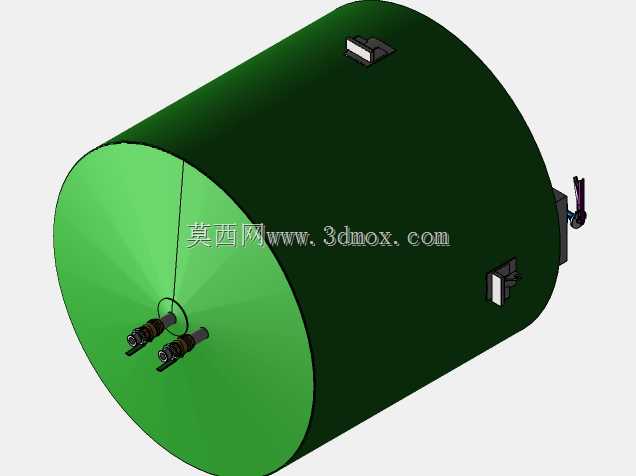

　　这款立式混合罐体主要面向精细化工、水处理药剂配制、小型日化原料混配等生产场景设计，可完成固液、液液两相介质的均匀混合作业，适配中小批量的物料混配工序，能有效替代人工搅拌的低效作业模式，降低物料暴露带来的职业健康风险。从结构设计逻辑来看，整体采用立式圆柱罐体构型，底部为平底结构，可直接放置于平整的硬化车间地面，也可通过配套支架做架高安装，架高状态下可在罐体底部预留出料口安装空间，对接后续输送管路。罐体顶部预留了人孔检修位，日常运维时操作人员可通过人孔进入罐体内部清理残留物料、检查搅拌组件磨损情况，顶部的进料口可对接原料输送管道，实现密闭进料，减少挥发性物料的无组织逸散。顶部的搅拌驱动机构采用带传动结构，

　　电机输出动力通过皮带轮传递至搅拌轴，这种传动设计可在搅拌负载突增时通过皮带打滑实现过载保护，避免电机堵转烧毁，同时带传动的运行噪音更低，适合对车间噪音管控有要求的生产区域。搅拌组件的安装支座采用框架式焊接结构，直接固定在罐体顶部的加强圈上，加强圈沿罐顶周向布置，可抵消搅拌作业时产生的径向振动力，避免长期运行后罐顶出现变形开裂。设计时充分考虑了安装边界的适配性，罐体整体外径控制在常规车间通道的通行宽度范围内，设备进场时无需额外拆除车间门体或隔断，顶部驱动机构的最高点距离地面的高度适配常规厂房的层高，不会出现顶部与厂房管线、桁车梁干涉的问题。罐体侧壁预留了多个仪表安装接口，可根据实际工艺需求加装液位计、温度传感器、取样阀等配件，

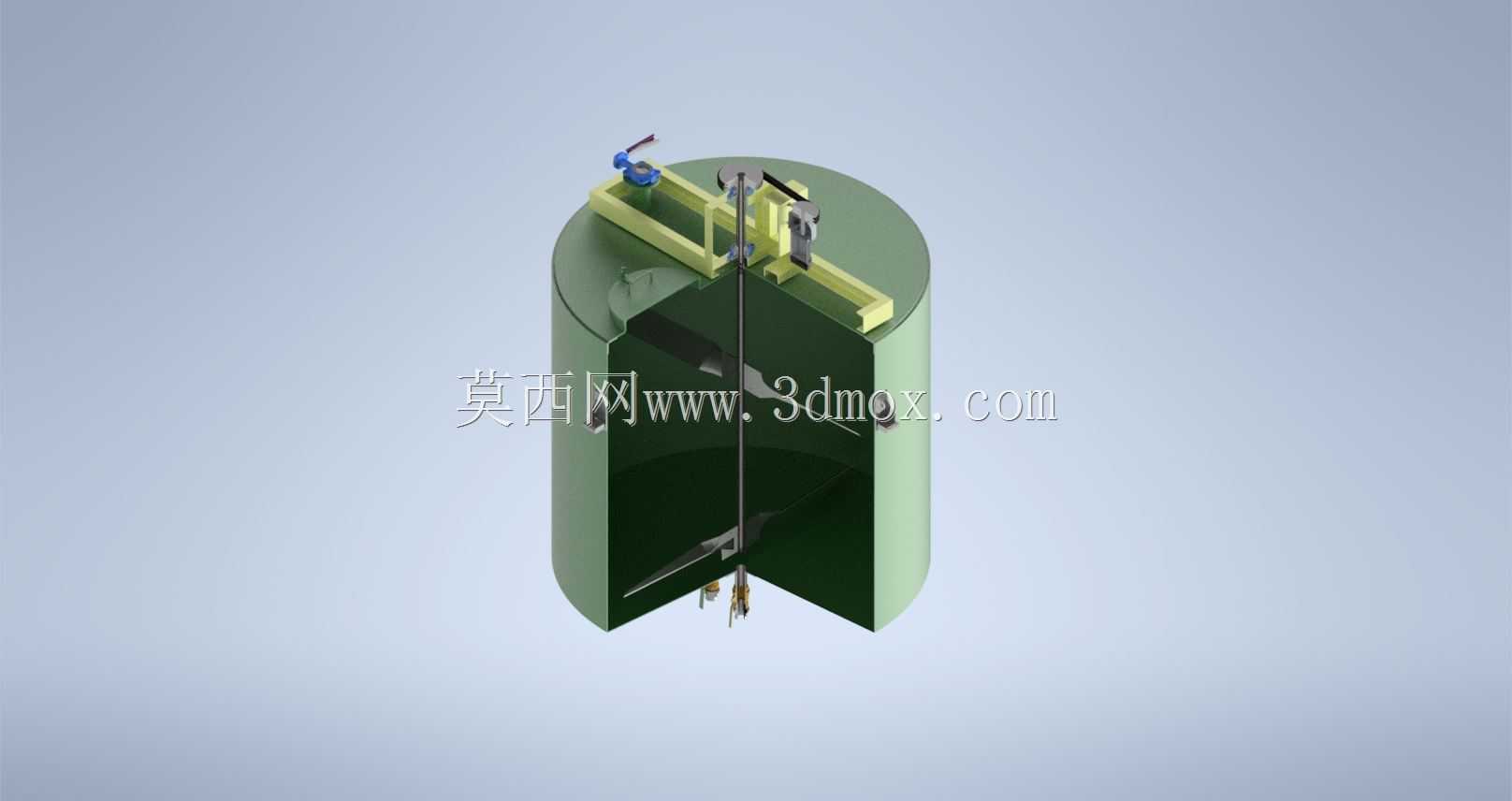

　　无需在现场额外开孔焊接，降低现场改造的施工量。搅拌轴的伸入长度经过匹配计算，桨叶距离罐底的预留高度可避免搅拌时罐底沉积的高密度物料无法被搅动，同时桨叶与罐壁的间距控制在合理范围，既不会刮蹭罐体内壁的防腐层，也能保证近壁区域的物料可以参与整体循环混合。针对化学品介质的适配性，设计时预留了防腐衬层的安装空间，用户可根据所混配物料的腐蚀特性，选择衬PE、衬搪瓷或者直接采用不锈钢材质加工罐体，无需改动整体的结构尺寸与安装接口。顶部的传动组件外侧预留了安全防护罩的安装位，现场安装时可加装可拆卸的防护罩，避免传动部件裸露带来的机械伤害风险，防护罩采用快拆结构，日常维护皮带、调整张紧度时无需完全拆卸防护罩，可大幅缩短运维的停机时间。
