多尺寸兼容晶圆自动化检测设备结构

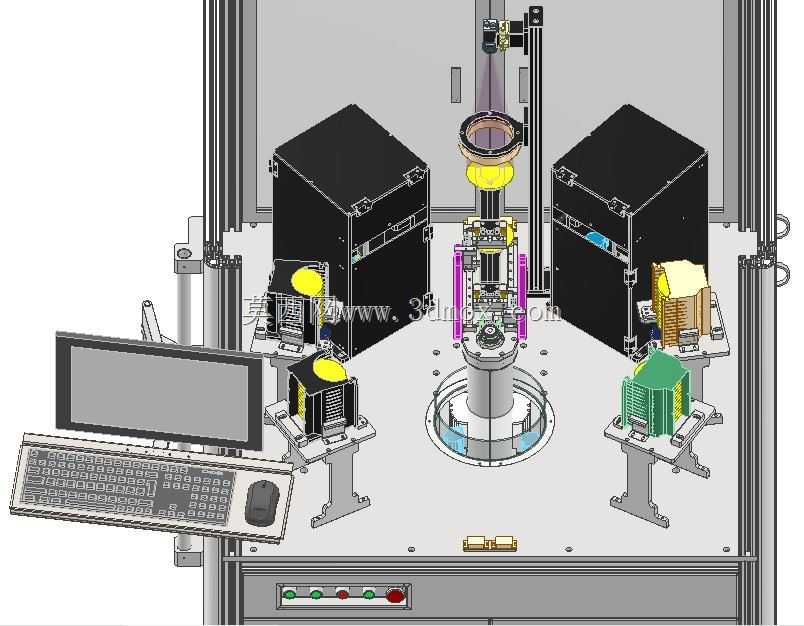

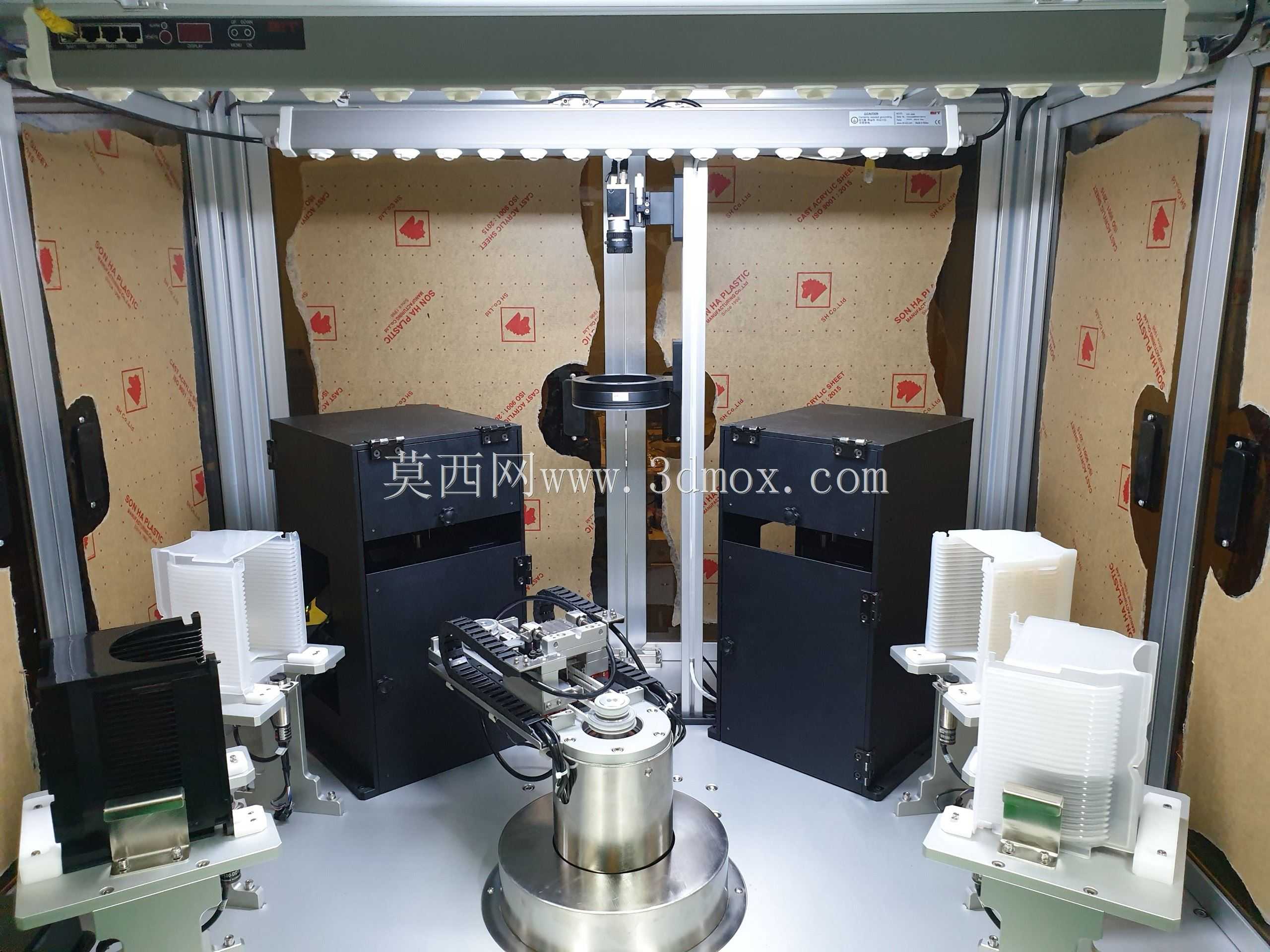

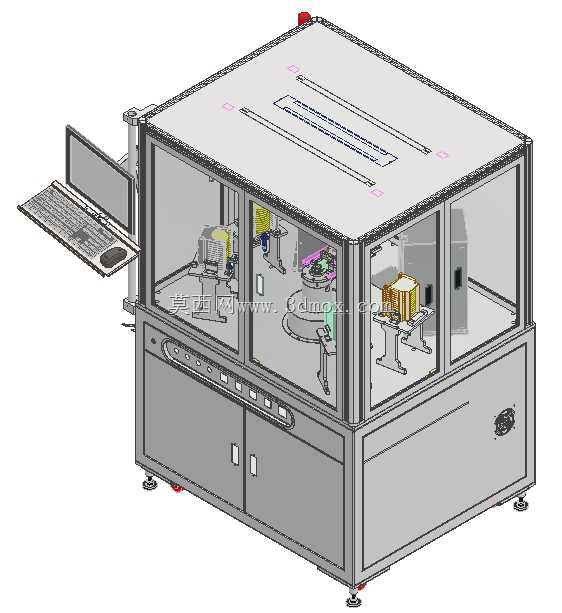

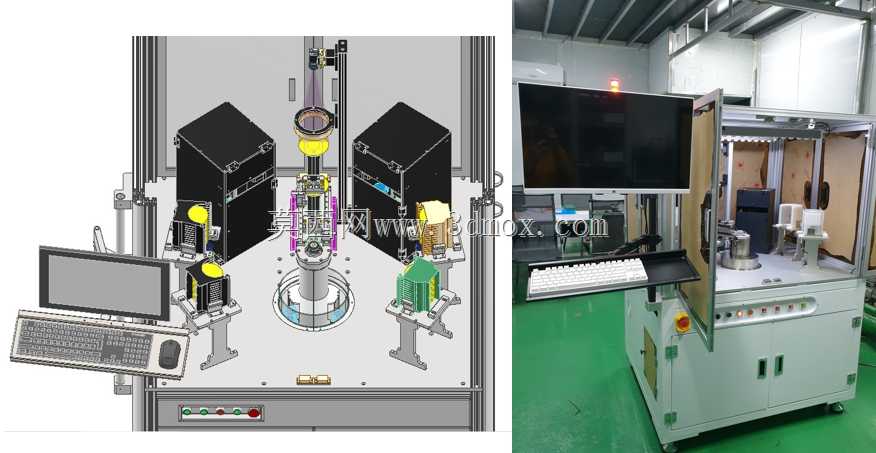

　　这套晶圆检测结构的设计，核心是适配半导体后道制程中晶圆外观、尺寸及表面缺陷的在线检测需求，在晶圆划片、封装前的工序段，替代人工完成高重复性的检测上下料与工位转运，避免人工接触带来的晶圆污染、磕碰损伤问题，同时匹配洁净车间的生产节拍要求。设备整体采用立式柜式机架结构，外围搭配铝型材安全防护框架，操作侧设置可开合防护门，既满足洁净车间的防尘隔离要求，也预留了设备维护、异常处理的操作空间，机架底部配置可调脚轮与支撑脚，可适配不同平整度的车间地面安装，安装边界预留了周边0.8米的维护通道空间，避免与产线其他设备产生干涉。结构上设置了2个独立检测工位，可同时兼容4英寸、6英寸两种规格的晶圆检测需求，每个检测工位配套独立的定位载台，

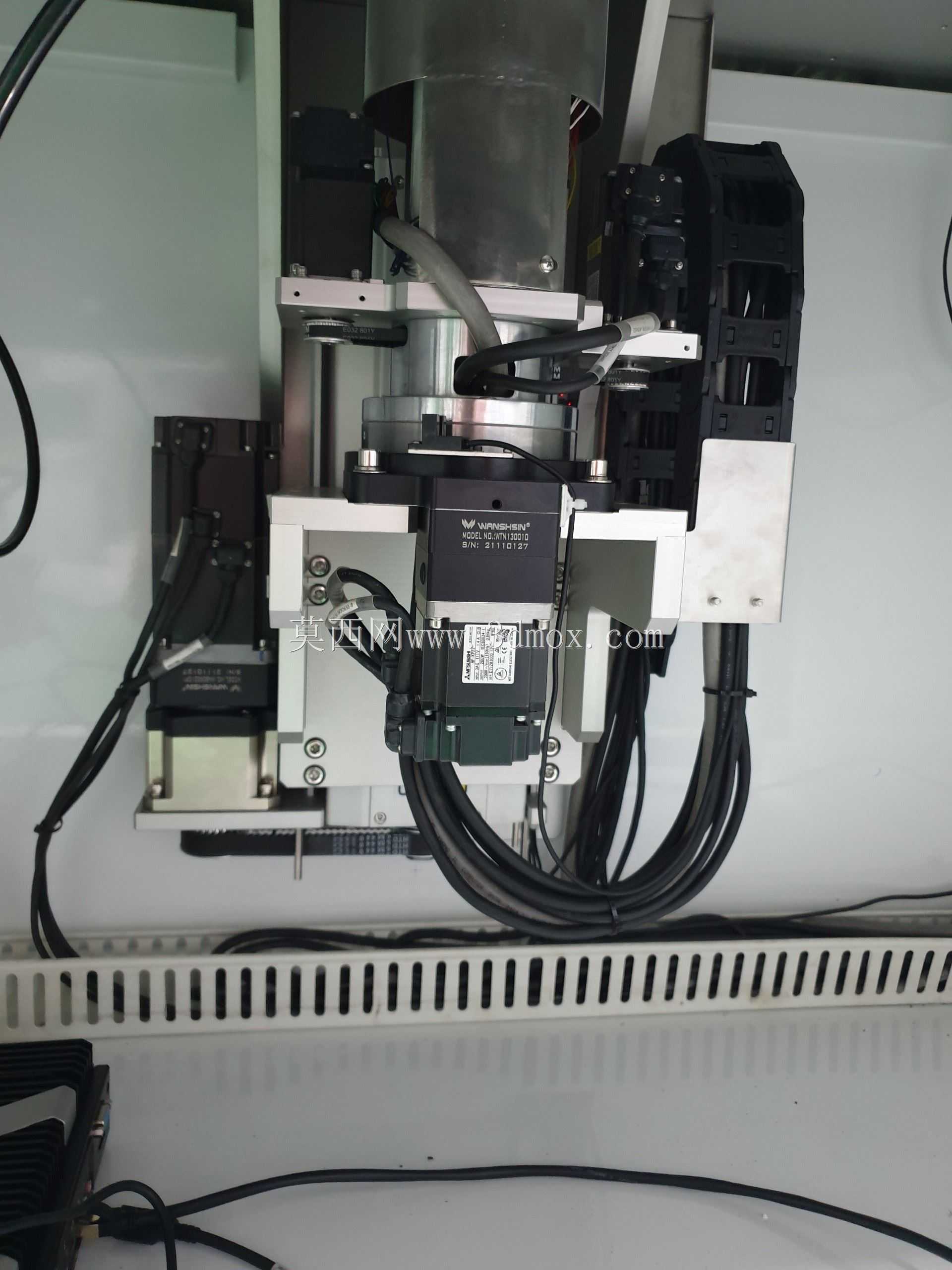

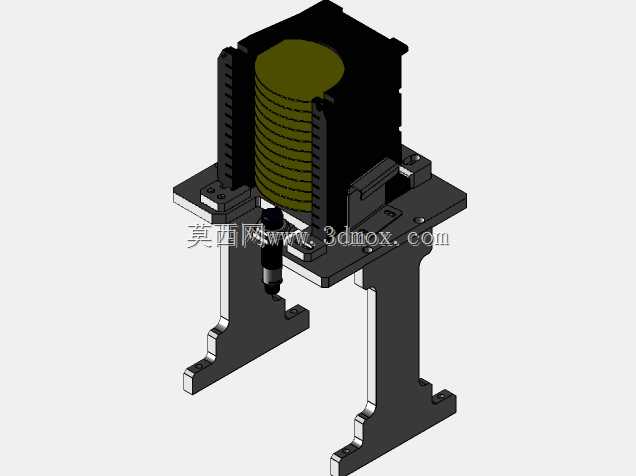

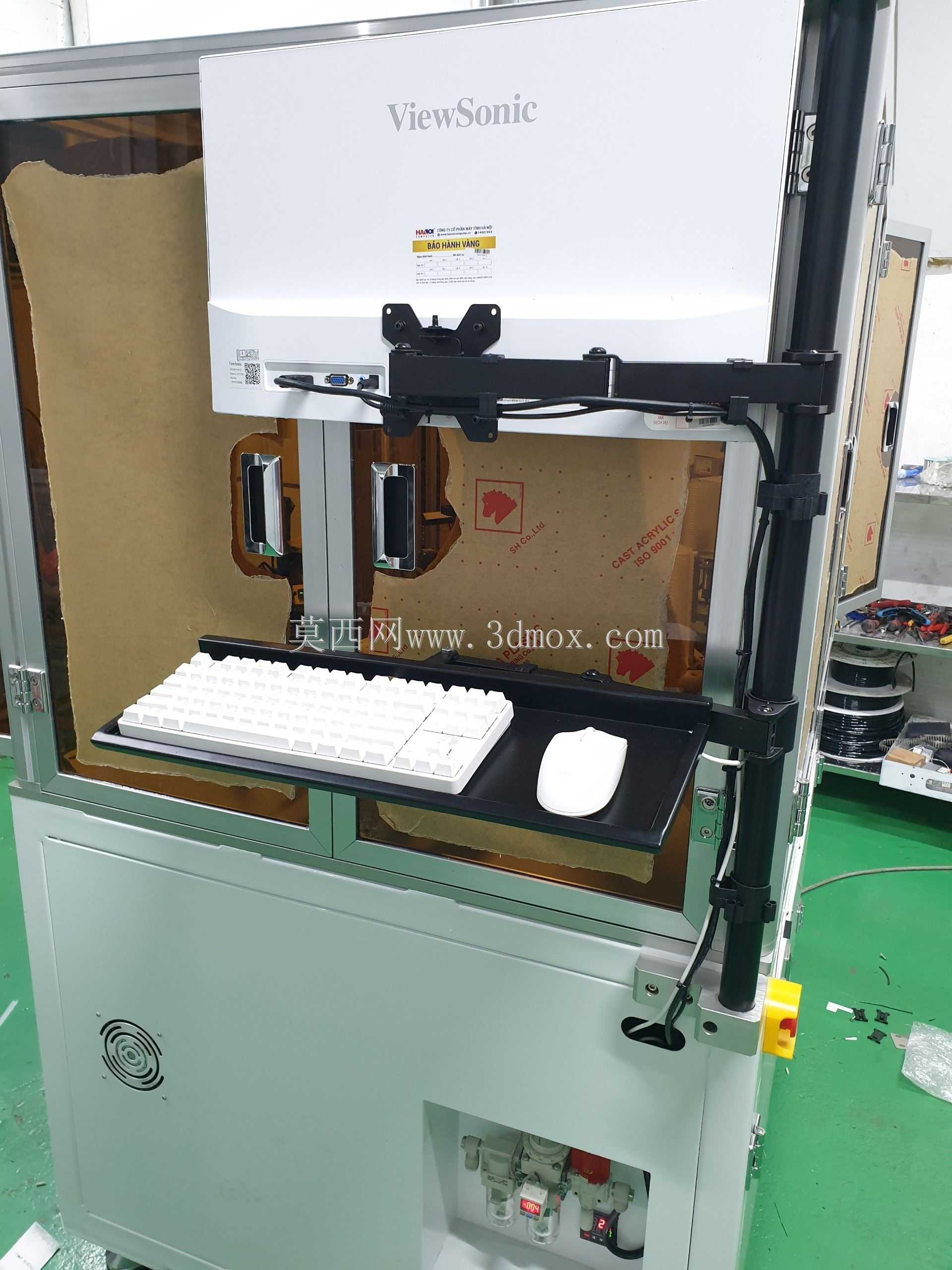

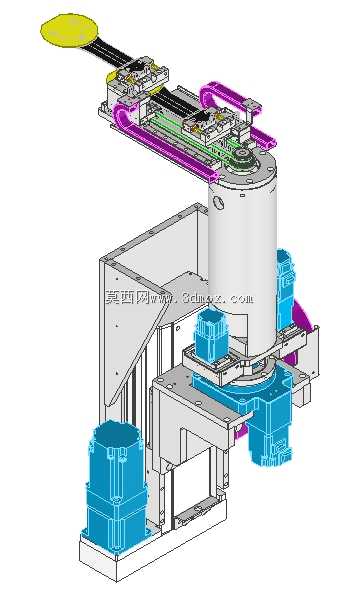

　　可根据晶圆尺寸快速更换定位治具，载台周边设置了真空吸附孔位，检测过程中可稳定固定晶圆，避免转运、检测过程中晶圆移位。设备配置4组晶圆载体存放位，分别对应待检上料位、合格料存放位、不合格品暂存位、复检缓存位，各载位均设置了位置传感器，可实时反馈载具的在位状态，避免机器人空抓、错抓问题。核心转运部件采用多轴工业机器人结构，可实现X/Y/Z方向的直线移动与绕垂直轴的旋转动作，末端执行器搭配真空吸嘴，可平稳拾取不同厚度的晶圆，运动路径经过平滑插值优化，启停阶段加减速曲线平缓，避免快速移动过程中晶圆因惯性产生偏移、掉落，同时减少运动冲击带来的设备振动，保障检测工位的成像稳定性。操作侧集成了可折叠的键盘鼠标托与壁挂式显示屏，

　　操作人员可在设备前直接完成检测参数设置、结果查看与异常复位，无需额外配置独立操作柜，进一步压缩了设备的整体占地空间。机架下部的电气安装舱预留了PLC、伺服驱动器、真空发生器等元件的安装位置，走线槽沿机架型材内部布置，避免线缆外露带来的积尘、干涉风险，设备顶部预留了三色报警灯安装位，可实时反馈设备运行、待机、故障状态，适配车间的统一生产管理需求。
