产线对接式自动送料设备结构设计

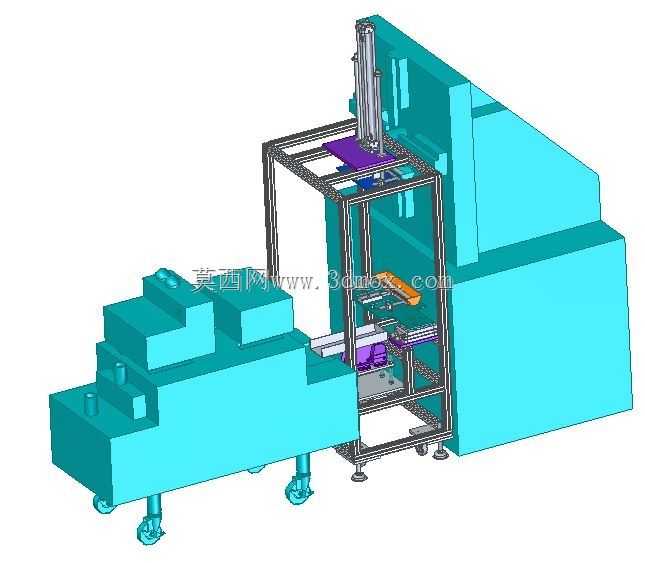

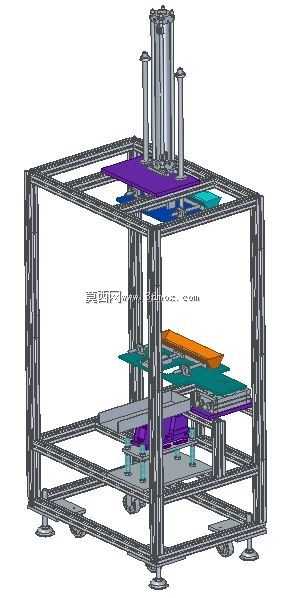

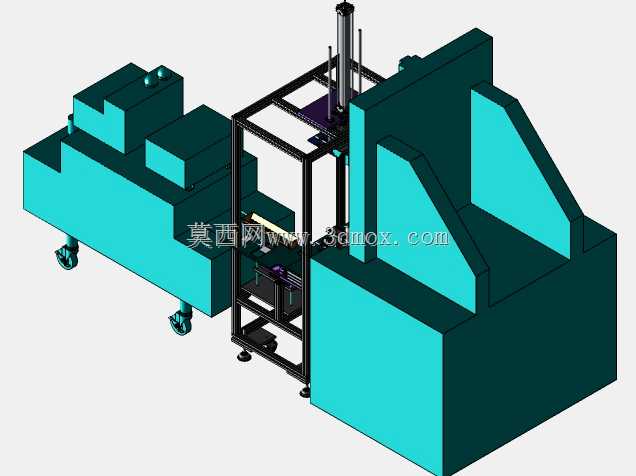

　　这款自动送料设备主要面向3C电子、小型五金件加工的连续生产产线，解决单工位设备间物料流转依赖人工上下料的效率痛点，可直接对接冲床、组装工位、检测工位的进料端，实现待加工工件从料堆到加工位的全自动转运，适配尺寸在50-200mm区间的块状、条状小型工件，无需额外定制转接工装即可完成安装对接。设备整体采用铝型材搭建主体框架，底部配置可调脚轮与支撑脚杯，整体占地长度约1200mm、宽度约800mm、高度约1600mm，安装时仅需预留前后各200mm的维护操作空间，侧边无需额外留空，可紧凑嵌入现有产线的空隙位置，不需要对原有车间布局做大规模调整。框架上部设置垂直气缸压装机构，搭配紫色聚氨酯承托板，可在物料到位后完成下压定位，

　　避免输送过程中工件偏移，气缸行程预留30mm调节余量，可适配不同厚度的工件压装需求。中部为水平输送轨道，采用皮带加侧边导向条的结构，导向条间距可通过侧边的调节螺丝快速调整，适配不同宽度的工件输送，轨道末端设置挡料定位块，可精准将工件停在待取料位置，定位精度控制在±0.2mm以内，满足后续机械手或加工设备的取料精度要求。设备左侧为待料区的阶梯式承托结构，可堆叠放置待加工工件，通过底部的推料机构逐件将工件推入输送轨道，推料行程可根据工件长度灵活调整，推料速度可通过进气阀调节，避免速度过快导致工件磕碰损伤。右侧的护罩结构内置电气控制元件与气路排布，所有气路管线均沿型材内侧的线槽布置，外部无裸露管线，避免车间杂物剐蹭导致管线破损，

　　护罩采用快拆式设计，日常维护时无需整体拆卸，仅需打开侧盖即可完成气路、电路的检修调试。设计过程中充分考虑了车间的实际使用场景，框架所有型材连接处均采用角件加螺栓的固定方式，整体结构刚性可承受每分钟15次的往复推料动作，长期运行无明显形变，底部脚轮带刹车结构，设备移位时可直接推动，到位后降下脚杯即可完成固定，无需打膨胀螺栓固定地面，适配经常需要调整产线布局的柔性生产车间。设备的所有运动部件均设置在框架内侧，外部无突出的运动结构，可避免操作人员误触引发安全隐患，压装气缸位置设置有安全光栅接口，可根据需求加装安全防护配件，满足不同车间的安全规范要求。
