电气柜布线用齿形塑料走线槽结构设计

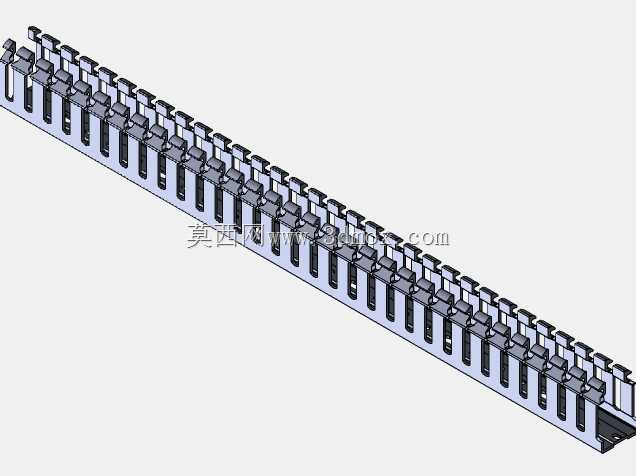

　　在低压电气柜、自动化控制柜、通讯设备机柜的内部布线作业中，这类带侧齿的长条形走线构件是规整线缆、梳理走线路径的核心配套部件，日常运维中也能借助侧齿的可掰断结构快速完成局部线缆的增减调整，无需整体拆卸槽体。从结构设计来看，该构件采用等距分布的侧置卡齿结构，每个卡齿与槽体主体的连接位置做了减薄应力槽设计，施工人员可根据实际出线位置，徒手掰除对应位置的卡齿，形成大小适配的出线口，避免传统封闭式线槽需要现场裁切开口的繁琐工序，也能减少裁切产生的塑料碎屑掉入柜内引发电气短路的隐患。槽体整体采用U型等截面设计，槽底预留了等距分布的安装固定孔位，可适配M4、M5规格的自攻螺丝或者卡扣式固定座，安装时可沿着机柜内壁的安装梁、

　　设备安装板的侧边平行布置，固定孔的间距设置为50mm标准模数，刚好匹配市面上主流机柜的安装孔位间距，无需额外打孔即可完成快速固定。槽体的侧壁高度与槽内净宽做了适配性匹配，常规6s规格的该类线槽，槽内净宽可容纳15-20根1.5平方毫米的多股铜芯控制线，侧齿的高度略低于槽体侧壁的上沿，当线缆布放完成后，可配套同规格的扣式盖板压合在槽体上沿，盖板与槽体的卡合位置做了倒扣结构，扣合后不会因为设备运行的振动出现松脱，同时侧齿的顶端与盖板内侧预留了1mm左右的间隙，避免盖板压合时挤压到从侧齿位置引出的线缆，损伤线缆绝缘层。在实际选型应用时，需要根据柜内线缆的总截面积确定槽体的宽度规格，槽内的线缆填充率不宜超过60%，预留足够的散热空间，

　　避免线缆长时间工作积热加速绝缘层老化；安装时槽体的拼接位置需要预留2-3mm的伸缩间隙，因为这类PVC材质的走线槽在高低温环境下会有一定的线性伸缩量，预留间隙可避免温度变化时槽体出现拱起变形。针对户外使用的机柜场景，该类结构也可更换为阻燃ABS或者耐候PVC材质，提升抗紫外线、耐低温的性能，侧齿的掰断力也做了针对性调校，既保证日常使用时卡齿不会因为线缆的挤压自行断裂，也能让施工人员无需借助工具即可轻松去除需要开口位置的卡齿，兼顾结构可靠性与施工便利性。槽体的边缘位置全部做了R0.5的圆角钝化处理，避免布放线缆时锋利的边缘割破线缆绝缘皮，所有的注塑成型位置都做了去飞边处理，不会残留尖锐的塑料毛边，适配电气施工的安全规范要求。
