35mm标准DIN电气安装导轨结构设计

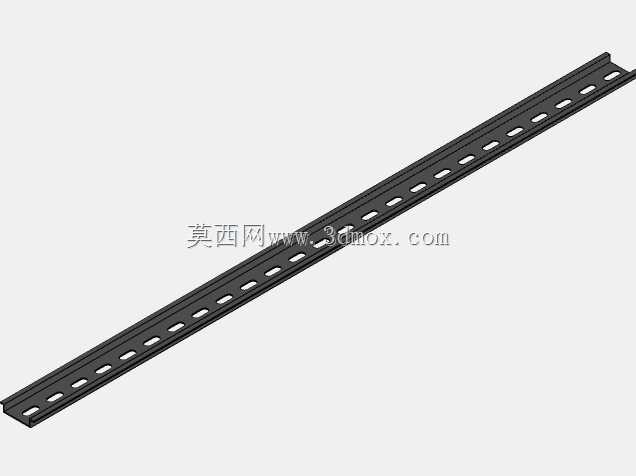

　　在低压电气柜、工业控制箱、通讯设备机柜的内部装配场景中，DIN导轨是承担元器件模块化安装的核心承载构件，这款35mm宽度的标准导轨完全适配行业通用安装规范，是电气装配领域应用覆盖面极广的基础固定构件。日常做电气柜三维布局时，这类导轨的建模精度直接影响后续元器件装配的干涉检查结果，很多新手建模时容易忽略导轨的安装孔位间距、侧边翻边高度以及卡槽的尺寸公差，导致装配时断路器、接线端子、继电器等标准元器件无法顺利卡入，或是安装后出现松动滑脱的问题。这款导轨采用冷轧钢板弯折成型的结构设计，截面为对称的C型翻边结构，两侧翻边的高度、卡槽的开口宽度严格匹配DIN标准尺寸要求，导轨本体上沿长度方向等距排布的长圆形安装孔，

　　既可以适配不同孔位的安装梁固定需求，也能抵消部分加工装配带来的位置误差，安装时无需额外打孔对位，大幅提升现场装配效率。从设计思路来看，这类导轨不需要做多余的异形结构，核心是保证截面尺寸的一致性与直线度，整根导轨的长度可根据柜体内部安装空间灵活裁切，常规应用中长度多根据柜内安装梁的间距确定，安装时仅需通过螺丝穿过预制的长圆孔固定在柜体的安装梁或安装板上，元器件即可直接沿导轨端部滑入卡接，无需额外的固定支架，能大幅压缩柜内的装配空间占用。在实际选型应用中，35mm宽度的DIN导轨可适配绝大多数标准低压电气元件，从小型接线端子、微型断路器到中型继电器、信号隔离器都能通过自带的卡扣结构固定在导轨上，相比螺丝直接固定的方式，

　　这种导轨安装方式支持元器件的位置灵活调整，后期维护更换元件时无需拆卸周边其他部件，仅需松开元件卡扣即可取下，能大幅降低后期运维的工作量。建模过程中需要重点关注导轨翻边的弯折圆角、卡槽的内净尺寸，以及安装孔的中心距参数，这些尺寸如果出现偏差，后续装配时就会出现元件卡装过紧无法滑动、或是卡接过松容易脱落的问题，同时导轨的壁厚参数也需要根据承载的元器件总重量做匹配，常规应用下1mm厚度的冷轧钢板导轨即可满足绝大多数柜内元件的承载需求，如果需要安装重量较大的元件如大型接触器、开关电源等，则需要选用更厚规格的导轨，避免长期使用后导轨出现弯折变形，导致元件排列错位。在通讯设备机柜、楼宇控制箱、自动化设备控制单元的内部布局中，这类导轨的应用占比极高，是模块化电气安装不可或缺的基础配件，建模时还原标准尺寸参数，能为后续的整柜装配仿真、BOM清单统计提供准确的基础数据支撑。
