切割机配套电气控制柜体结构设计

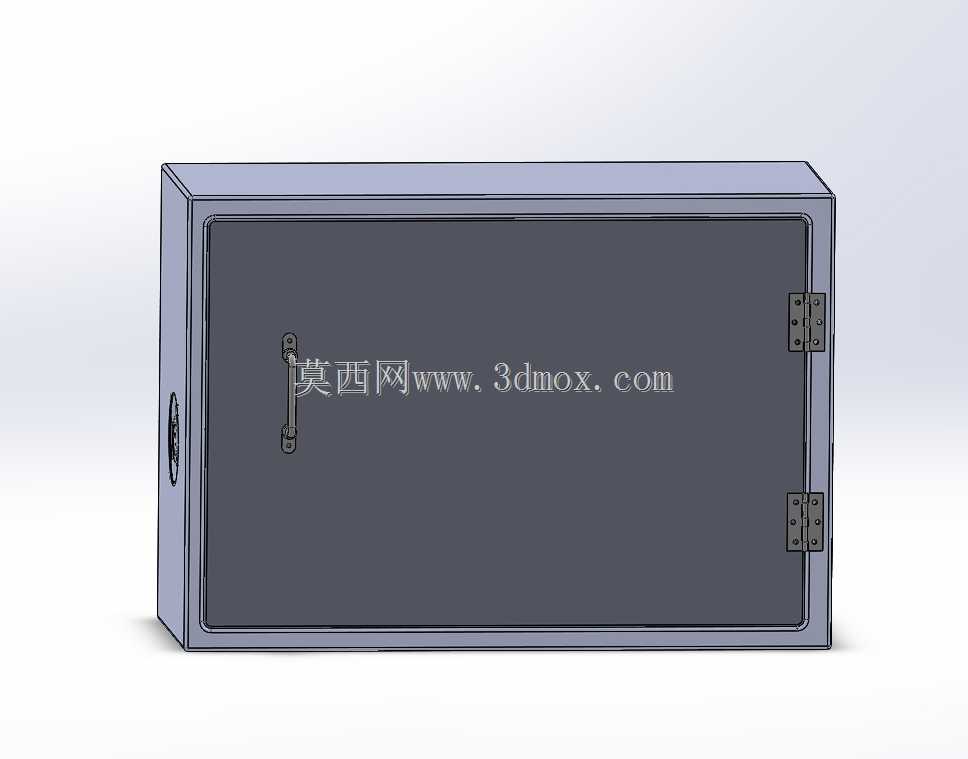

　　这款柜体是为等离子切割机、火焰切割机等台式切割设备配套设计的电气承载箱体，主要用于安装设备的主控回路、伺服驱动模块、IO接线端子排、开关电源等核心电气元件，在车间多粉尘、存在少量切削飞溅的加工场景下，为内部精密电气部件提供可靠的物理防护。从结构设计逻辑来看，整体采用封闭式薄钢板折弯焊接成型，单开门的布局充分考虑了车间现场的维护需求，日常检修时无需拆卸柜体主体，打开柜门即可完成接线调试、元件更换等操作，柜门侧边配置的明装铰链承重能力充足，可适配2mm厚度冷轧钢板门体的长期开合需求，不会出现长期使用后门体下垂错位的问题，柜门正面安装的旋转式压紧门锁，可在关门后实现门体与柜体边框的紧密贴合，配合边框处粘贴的密封胶条，

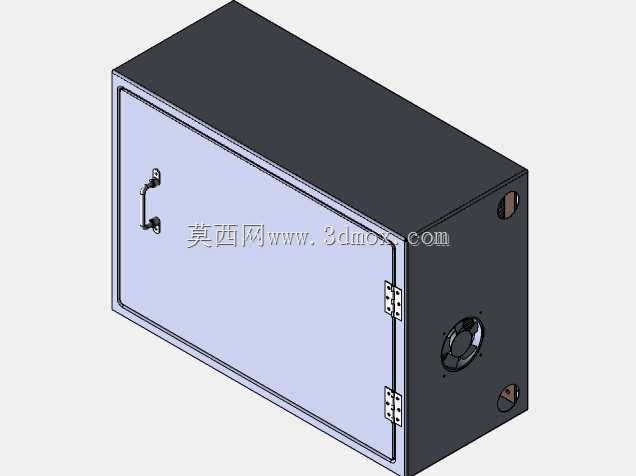

　　能够阻挡切割作业产生的金属粉尘、飞溅碎屑进入柜体内部，避免电气元件因积尘出现短路、接触不良等故障。柜体侧面预留的轴流风机安装位，是针对切割机电气系统持续大负载运行的散热需求设计，风机安装位周边的压型结构可提升局部结构强度，避免风机运行时产生共振噪音，对角位置预留的进出线过孔，可根据现场布线需求选择敲落，方便主电源进线、伺服电机出线、传感器信号线的分路布设，减少不同电压等级线路之间的信号干扰。在安装边界的考量上，柜体背部预留的壁挂安装孔位，支持直接固定在切割机主机的侧部机架上，无需额外制作安装支架，整体外形尺寸经过适配优化，不会超出切割机主机的侧边轮廓，避免车间转运设备、上下料过程中发生碰撞，柜体内部预留的安装导轨固定孔位，

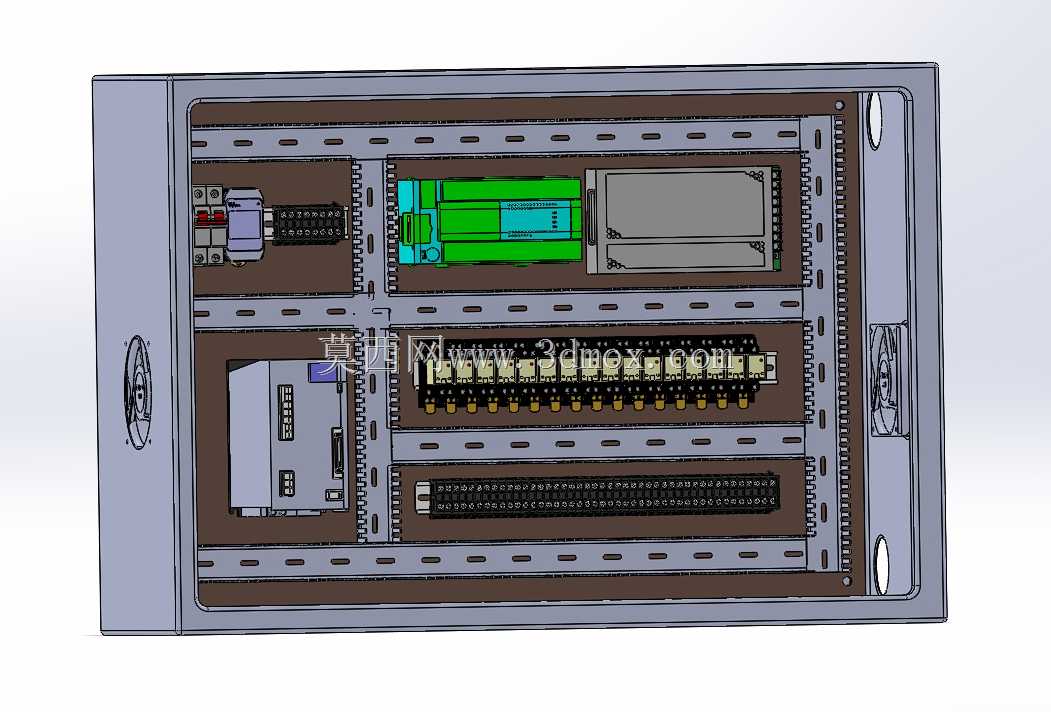

　　兼容标准DIN导轨的安装尺寸，可直接卡装断路器、接触器、端子排等标准电气元件，无需额外打孔加工，内部的安装层板可根据元件的尺寸大小调整安装高度，适配不同功率等级切割机的电气配置需求。柜体表面采用喷塑处理，耐磨性能优异，可耐受车间日常的剐蹭、油污沾染，日常清理仅需擦拭即可保持外观整洁，边角位置的折弯圆角处理，避免安装维护过程中尖锐边角划伤操作人员，整体结构在满足防护等级要求的前提下，尽可能简化了加工工序，适合批量钣金加工生产，能够有效控制制造成本，同时兼顾了现场使用的实用性与维护便捷性。
