工业壁挂式单门控制柜三维结构设计

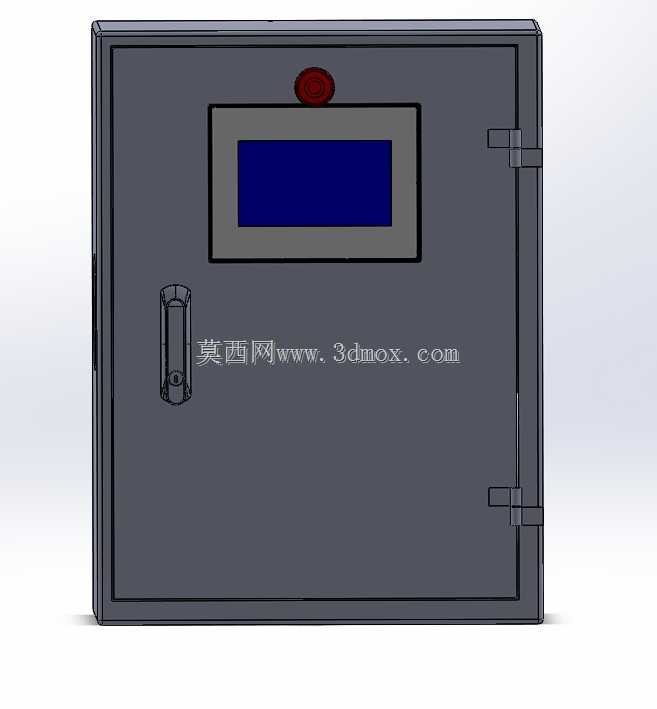

　　这款壁挂式单门控制柜，主要面向小型单机设备的就近电控部署场景，常见于生产线旁单机工位、小型加工设备配套、环保设施旁侧电控安装等场景，用来容纳PLC、小型断路器、接线端子、开关电源这类低压电控元件，实现设备的逻辑控制、配电保护、状态显示功能。从结构设计来看，柜体采用1.5mm厚冷轧钢板折弯焊接成型，整体为方正立式结构，单开门设计，门体与柜体后侧通过两个隐藏式合页连接，门侧配备带锁的旋转式柜门锁，可实现非授权人员无法开启的防护要求，门锁旁侧预留了接地端子安装位，满足电气安全规范里的柜体接地要求。门体上部嵌入了一块7寸触控显示屏的安装窗口，窗口上方预留了红色急停按钮的安装孔位，现场操作人员无需打开柜门，即可通过触控屏查看设备运行参数、

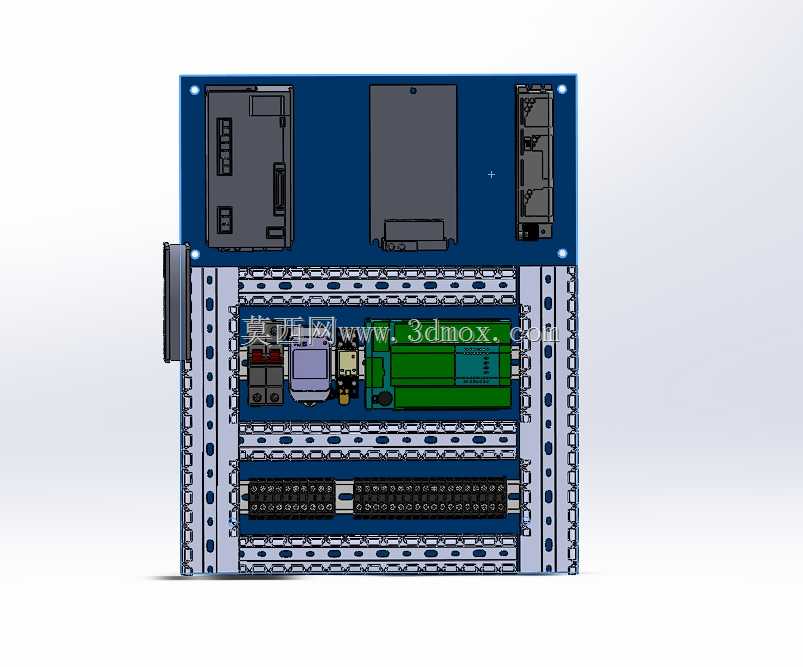

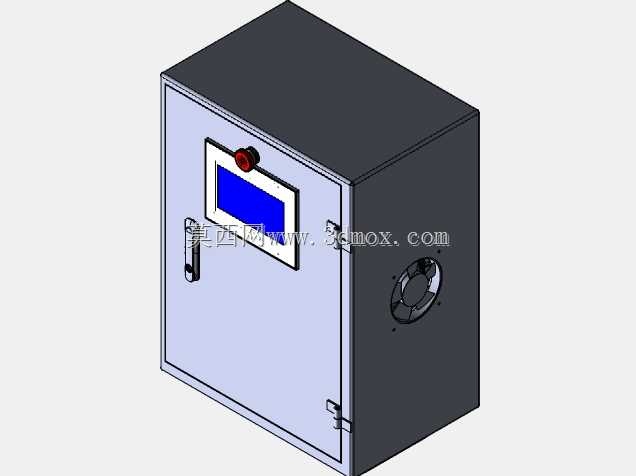

　　调整运行逻辑，遇到紧急工况可直接拍下急停切断设备运行回路，操作路径短，符合现场操作的安全逻辑。柜体右侧侧板上预留了轴流散热风机的安装开孔，开孔尺寸适配标准120mm规格的散热风机，风机外侧配套安装防护网罩，既可以保证柜内元件运行产生的热量及时排出，避免夏季高温环境下柜内温度过高导致电子元件降频或损坏，也能阻挡外部粉尘、飞虫进入柜体内部，适配多数工业车间的常规使用环境。柜体背部预留了四个壁挂安装孔，孔位间距符合常规壁挂电控柜的安装尺寸规范，可直接通过膨胀螺栓固定在混凝土墙面或者设备配套的安装支架上，安装时无需额外打孔改制，降低现场安装的工作量。柜体内部预留了35mm标准DIN导轨的安装位，可根据实际电控需求灵活布置断路器、接触器、

　　端子排等标准电气元件，导轨安装位置预留了足够的走线空间，强弱电走线可通过柜内预留的扎带固定位分开排布，避免信号干扰。门体内侧预留了密封胶条的安装槽，安装发泡密封胶条后，柜门闭合时可实现IP54级的防护等级，能够阻挡日常的飞溅水滴、粉尘进入柜内，适配多数无强腐蚀、无防爆要求的常规工业场景。设计时充分考虑了元件安装的操作空间，柜门打开角度可达到120度，内部元件接线、维护时无需完全拆卸柜门，日常检修操作空间充足，柜内底部预留了格兰头安装开孔，可根据进出线数量灵活开孔，方便外部电缆进入柜内接线，开孔边缘做了钝化翻边处理，避免划伤电缆绝缘层。
