工业级多回路电机转速调控箱体结构

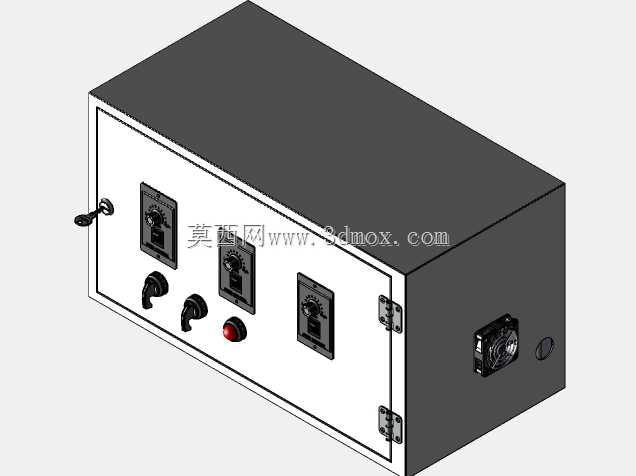

　　这款电控调速箱体主要面向工业生产线输送段、小型加工设备主轴、实验台传动机构的转速调控场景，在轻工包装、电子组装、小型物料输送等工位中，可独立完成三路传动负载的转速调节与通断控制，无需额外搭配外置分线端子排，单台设备即可覆盖小范围多工位的调速需求。从结构设计来看，箱体采用封闭式金属柜体结构，正面为可拆卸安装面板，所有操作元件均集中布置在正面可视区域，三个调速旋钮纵向排布，对应三路独立调速回路，每个回路下方配套设置扳把式开关，可单独控制对应回路的电源通断，面板右下角设置红色急停按钮，在设备出现异常时可直接切断控制回路电源，操作逻辑符合一线操作人员的使用习惯，无需额外培训即可快速上手。柜体侧面预留散热风扇安装位，采用轴流风扇直排散热方案，

　　可将柜内调速模块长时间工作产生的热量直接排出，避免高温导致的电子元件参数漂移，风扇旁预留走线孔位，可根据现场布线需求选择进线方向，适配顶部走线、侧面走线等不同车间布线规范。柜体开合采用侧边合页结构，配套设置锁具，非授权人员无法随意打开柜体触碰内部接线，满足车间现场的安全管理要求。安装边界方面，柜体采用壁挂式与台式放置两用设计，背部预留壁挂安装孔位，可直接固定在设备机架或车间墙面，底部平整无突出结构，放置在工作台面时无需额外加装支撑脚垫即可保持稳定，柜体内部预留充足的走线空间，接线端子与调速模块之间留有不小于30mm的布线间隙，方便后期维护时的线路整理与元件更换。设计过程中充分考虑车间现场的使用环境，面板操作元件的防护等级满足日常生产中的防尘要求，旋钮与开关的操作力度设置在合理区间，长期频繁操作也不会出现元件松动的问题，柜体板材厚度满足常规工业场景的抗冲击要求，日常搬运、安装过程中不易出现变形问题。
