壁挂式逆变器控制柜体结构设计

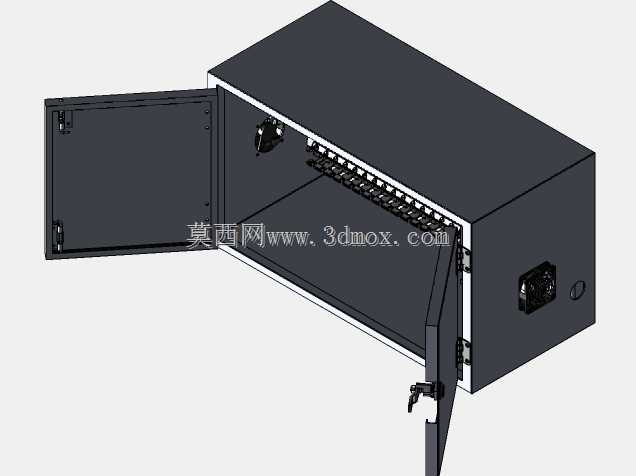

　　这款逆变器控制柜体主要面向分布式光伏并网、小型离网储能系统、工业现场逆变供电场景设计，作为逆变单元的核心承载与防护结构，承担内部电气元件安装固定、强弱电回路分隔、运行状态可视化、外部操作防护的核心作用。从结构设计逻辑来看，整体采用壁挂式单开门布局，柜体主体采用冷轧钢板折弯成型，门体与柜体侧边采用内藏式铰链连接，闭合后通过侧边锁具实现锁紧，既满足户外或车间壁挂安装的空间占用要求，又能为内部元件提供IP54级别的基础防护，阻挡粉尘、飞溅水滴侵入内部电气回路。

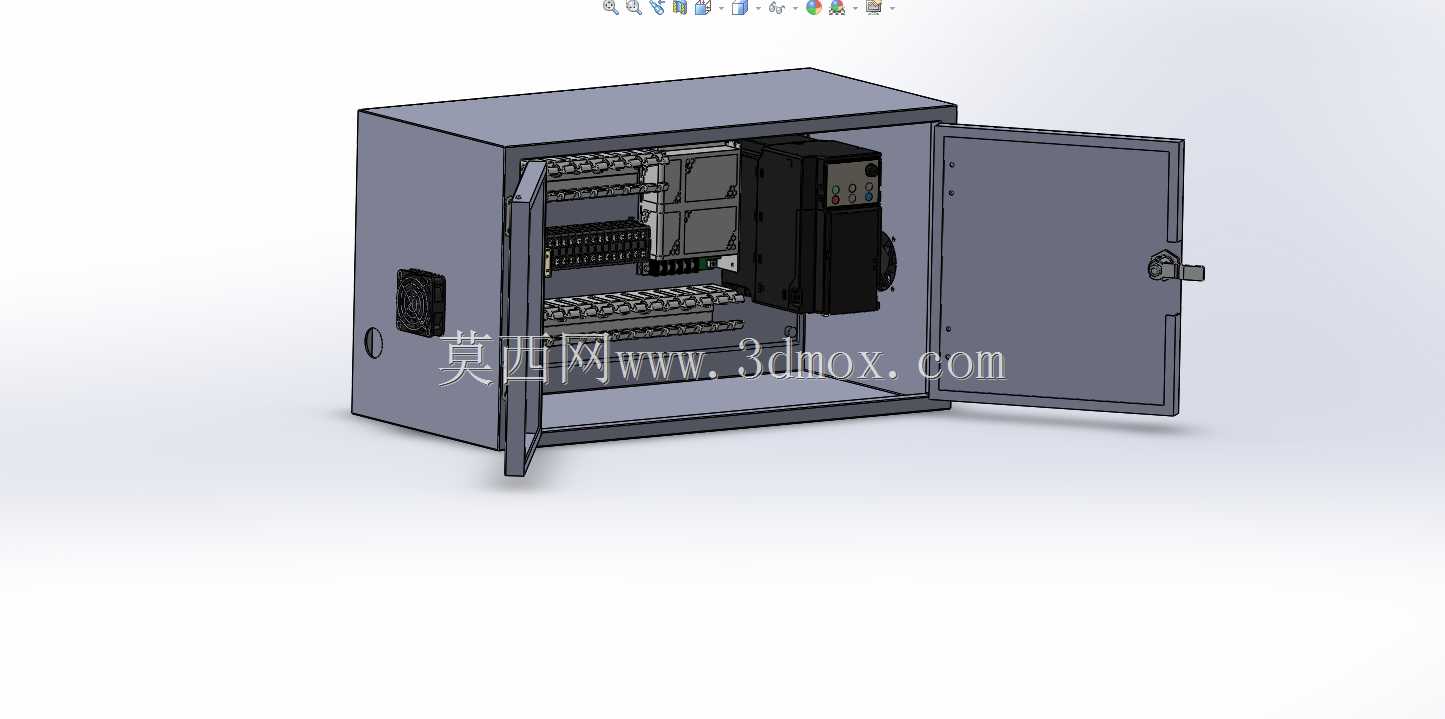

　　内部安装空间做了分层规划，左侧预留导轨安装位，可直接卡装标准35mm电气导轨，用于布置接线端子、小型断路器、信号隔离器等辅件，安装位预留了充足的走线间隙，强弱电走线可通过柜体侧边预留的过线孔分侧排布，减少信号干扰。右侧为逆变核心模块安装位，设置了带减震垫的安装固定板，可直接固定逆变功率模块，模块的显示面板正对门体预留的观察窗位置，无需开门即可查看设备运行参数，操作按键也可通过观察窗旁的预留操作位实现快速操作，无需频繁开启柜门。

　　柜体侧面设置了通风散热栅格，对应内部功率模块的安装位置，可形成自然对流散热通道，若应用在高温环境，也可在栅格位置加装轴流风机实现强制风冷，安装孔位已做预留。柜体背部设置了四个壁挂安装挂耳，挂耳的孔距适配常规墙面膨胀螺栓安装尺寸，安装时无需额外加工支架，直接固定即可，柜体底部预留了电缆进线格兰头安装位，可根据进线电缆数量灵活开孔，满足不同功率等级的接线需求。

　　设计过程中重点考量了元件安装的兼容性，内部安装板的孔位采用通用化排布，可适配市面上主流规格的壁挂式逆变控制模块，端子排的安装长度预留了20%的扩展余量，方便后期回路改造增加元件。门体与柜体之间预留了接地端子安装位，门体通过软铜编织带与柜体主体可靠连接，满足电气安全规范要求，柜门开启角度可达120度，完全打开后不会遮挡内部元件的接线与维护操作，日常检修时无需拆卸柜门即可完成大部分元件的更换与接线作业。
