卧式齿轮减速电机三维结构设计

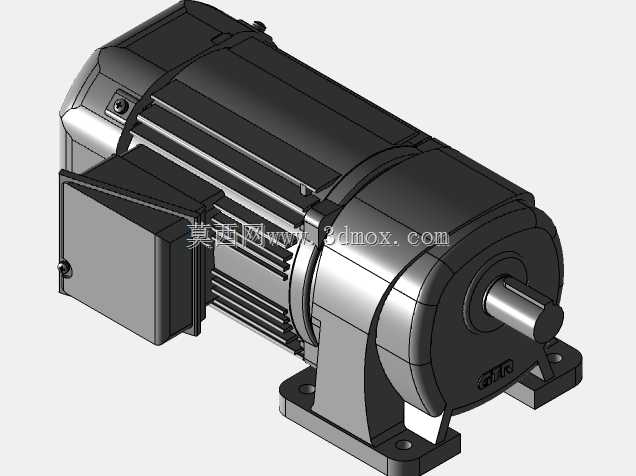

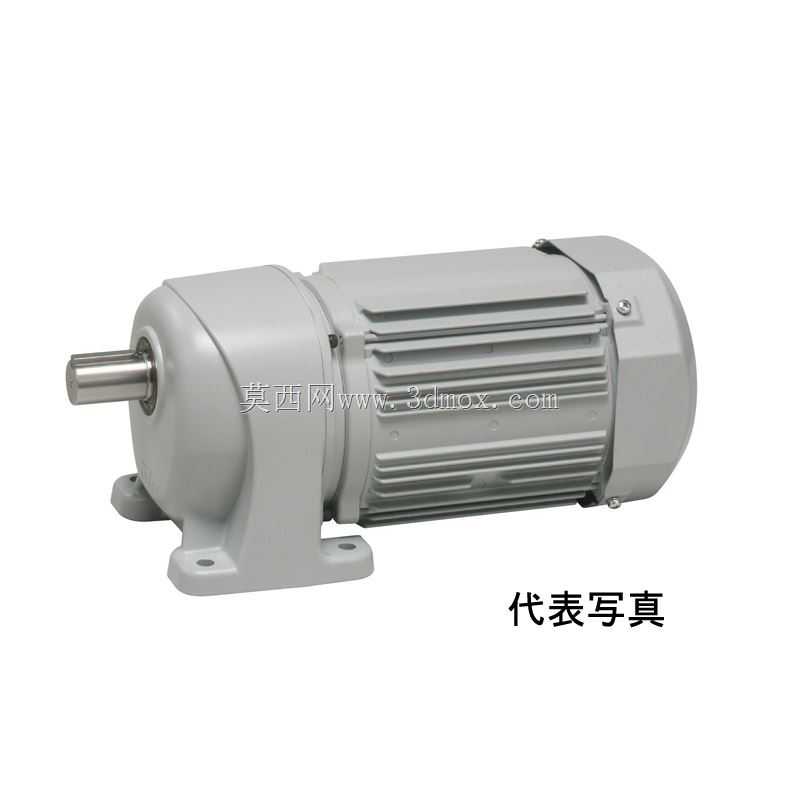

　　这款卧式齿轮减速一体电机，是工业传动场景里应用极广的动力单元，常被配套在自动化输送线、小型专用加工设备、食品包装机械、纺织辅机这类需要低转速大扭矩输出的设备上，替代单独搭配电机与减速器的分体方案，能大幅缩减设备动力段的安装占用空间。从结构设计逻辑来看，模型完整还原了脚座式安装的壳体结构，输出轴为单伸平键轴结构，电机段外壳带有轴向排布的散热筋，能在连续运行时通过空气对流带走绕组产生的热量，避免温升过高影响绝缘寿命。设计时将减速齿轮组与电机转子集成在同一壳体内，取消了分体结构所需的联轴器对接环节，既减少了传动链上的同轴度误差累积，也降低了日常运维时的对中调整工作量。安装边界上，底部两个带安装孔的支撑脚为一体铸造成型，孔位间距、轴伸高度、

　　输出轴直径与键槽尺寸都匹配通用安装规范，选型替换时无需额外改动设备的安装基板，输出轴的轴伸长度也预留了标准传动件（链轮、联轴器、同步带轮）的装配空间，不会出现轴伸过长干涉护罩、过短无法锁紧传动件的问题。功能特性上，集成式的齿轮减速结构能将电机的高转速通过定比齿轮组降下来，同时按传动比放大输出扭矩，适配不同负载的拖动需求，壳体上的接线盒位置预留了标准走线空间，端盖处的密封结构也还原了实物的防尘防溅设计，能适配多数车间的常规工况。建模过程中对内部齿轮啮合的避让空间、轴承安装位、绕组端部的安全间隙都做了还原，结构工程师在做设备整体布局时，可以直接调用该模型核对动力段与周边机架、传动部件的干涉情况，也能参考其安装孔位尺寸做安装板的开孔设计，

　　不用反复核对二维样本的尺寸参数，能减少布局阶段的尺寸错漏问题。这类一体减速电机相比分体传动方案，整体刚性更好，运行时的传动噪音更低，在中小功率的传动场景里，能有效压缩设备的整体制造成本，也能降低设备动力段的故障点，日常使用时只需按周期补充减速箱润滑脂即可，维护难度远低于分体对接的传动结构。
