TLB-600W铁力三相四线接线端子结构

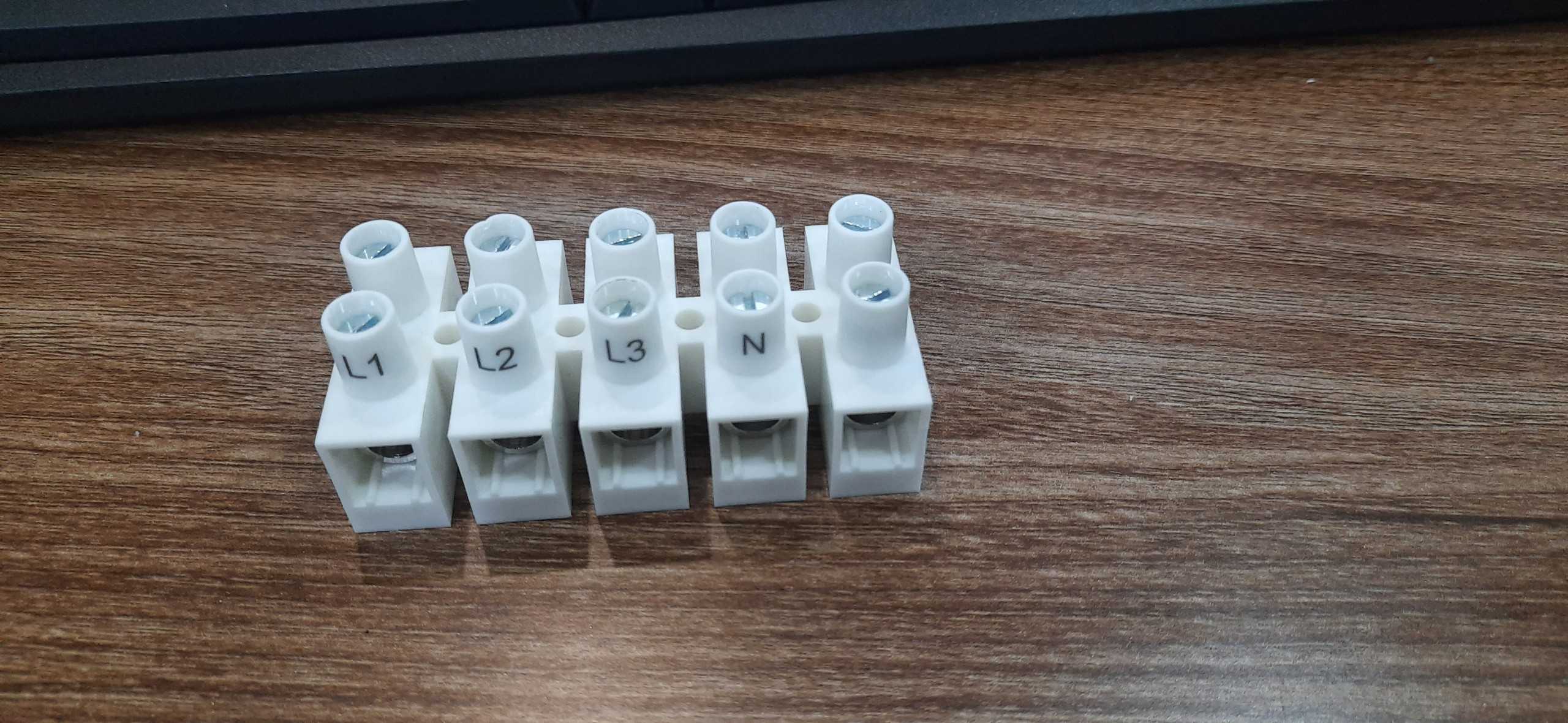

　　这款接线端子主要应用在低压配电回路的电源进线侧分接场景，常见于小型电源变压器输出端、照明配电箱进线端、小型工业控制设备的电源接驳位置，用来完成三相四线制供电线路的导线固定与电位导通，替代传统的绞接、烫锡处理工艺，提升线路接驳的可靠性与后期维护便捷性。从结构设计来看，整体采用模块化并排拼接的布局，五个独立接线单元沿长度方向等距排布，分别对应L1、L2、L3三相相线与N中性线，最外侧预留的同规格单元可作为PE保护线接驳位扩展，无需额外开模即可适配不同接线位数的需求，单组单元的外壳采用阻燃绝缘工程塑料注塑成型，外壳顶部做了凸起的标识刻印位，直接将相位标识模压在柱体表面，避免长期使用后标识脱落造成接线错相。

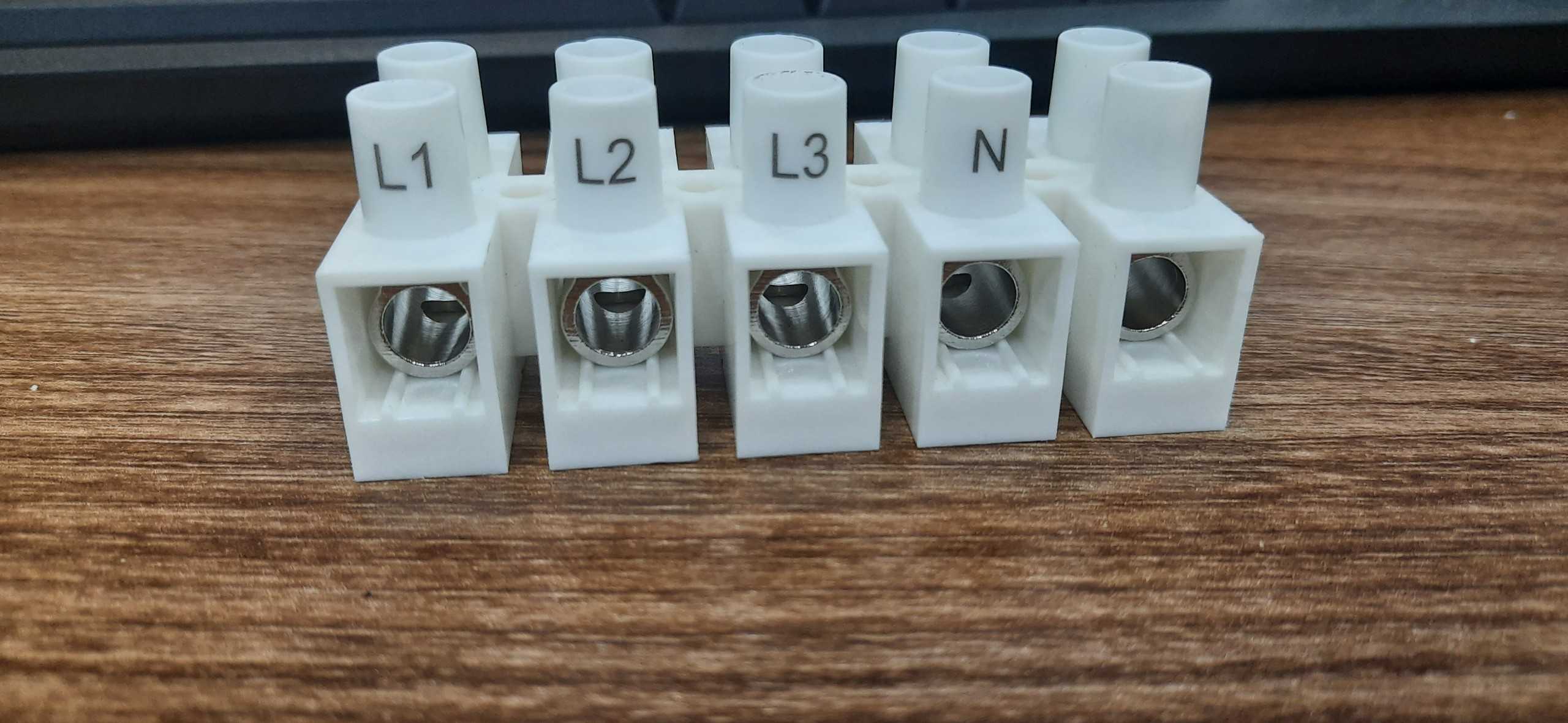

　　每个接线单元内部采用压线式导通结构，内置金属压线框与锁紧螺丝，导线插入接线腔后拧紧顶部螺丝即可带动压线框下压，将导线线芯牢牢压在导通基座上，这种结构可以适配不同线径的多股铜芯线与单股硬线，压线接触面积远大于普通螺丝直接压线的结构，能有效降低接触电阻，避免长期载流时出现局部过热的问题。设计阶段首先考虑的是电气间隙与爬电距离的合规性，相邻两个接线单元之间的绝缘隔板厚度经过核算，在AC400V的额定工作电压下，爬电距离满足低压电器的安全规范要求，即使在潮湿、多粉尘的工业现场使用，也不会出现相邻相位之间的飞弧、击穿问题。

　　接线腔的开口尺寸做了优化，正面的方形开口刚好可以让常规的电工螺丝刀伸入操作，同时开口边缘做了倒角导向，导线插入时不会被塑料飞边刮伤线芯，顶部的螺丝导向柱可以保证锁紧螺丝垂直下压，不会因为螺丝倾斜导致压线框卡滞或者压接线芯不牢。安装边界方面，这款端子采用底部卡槽式固定结构，可以直接卡装在标准的TH35mm电气安装导轨上，也可以通过底部的螺丝孔直接固定在设备底板上，单组五位端子的整体长度控制在120mm以内，宽度与高度均不超过40mm，在小型配电箱或者紧凑型控制设备内部安装时，不会占用过多的柜内空间，接线完成后导线沿顶部的出线柱垂直引出，出线柱的内径适配最大6平方毫米的铜芯线绝缘层，导线插入后可以与出线柱内壁紧密贴合，避免灰尘或者金属碎屑从接线口落入端子内部造成短路隐患。

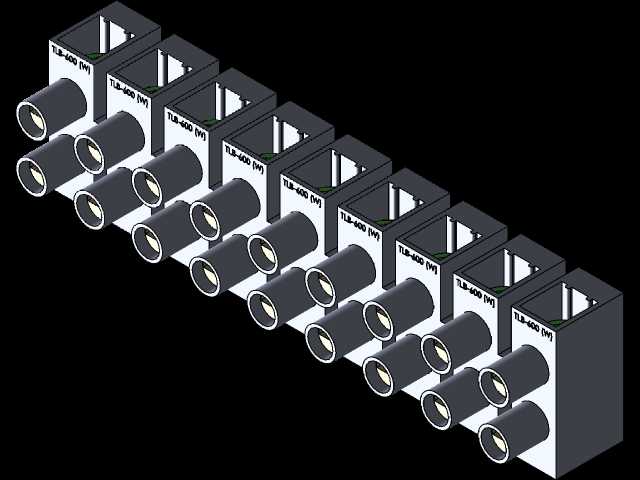

　　实际选型使用时，这款端子的额定载流量匹配600W容量等级的电源回路，在小型控制变压器的输出端使用时，可以直接将变压器副边的引出线接在端子进线侧，负载侧的多路导线分别压接在对应相位的端子上，不需要额外做导线分接头，后期检修时可以单独断开某一相回路，不需要拆除整个进线的接线。结构建模过程中，重点还原了绝缘外壳的加强筋结构，每个接线单元的侧壁都做了纵向的加强筋，既可以减少塑料注塑时的缩痕，也能提升外壳的机械强度，在拧紧压线螺丝时不会因为扭矩过大导致外壳开裂，内部金属压线框的圆角处理也做了还原，避免压线时锐角切伤线芯造成断股，影响载流能力。
