带安全防护结构的空气流动检测设备

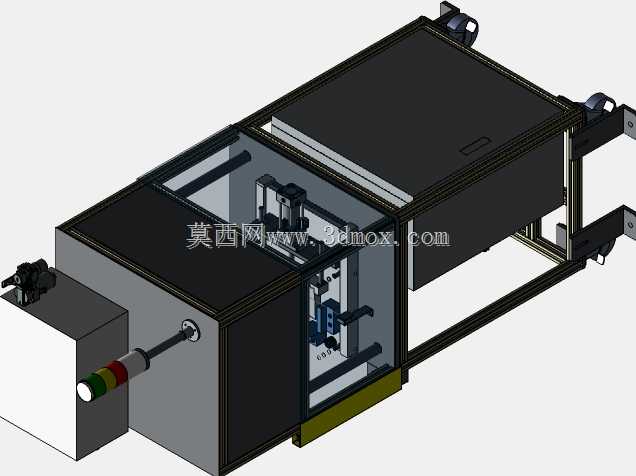

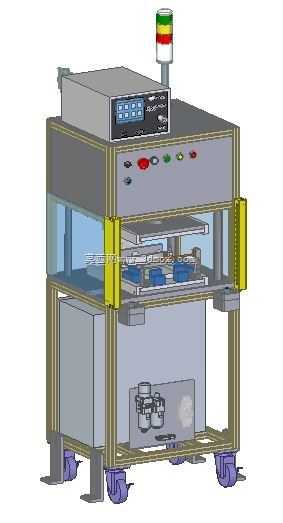

　　这款设备主要面向电子零部件、小型压铸件的气密性检测工序场景，在消费电子组装、汽车小零件生产的产线旁检测工位应用较多，核心是通过可控的空气流动压差变化，判定工件是否存在泄漏、密封不良的缺陷，替代传统浸水检测的低效方案，避免工件沾水后需要额外烘干的工序浪费。设备整体采用铝型材拼接框架结构，底部配置带刹车的万向脚轮，方便在产线不同工位间转场移动，框架下部预留了气动元件安装舱，用来布置过滤减压阀、储气罐、压差传感器等核心气路元件，气路走线全部沿型材内置槽排布，避免外部管线剐蹭带来的损坏风险。上部操作区设置了双层安全防护门，采用透明亚克力板作为可视面板，搭配黄色安全门扣，设备运行时防护门闭合形成封闭作业腔，既可以观察内部工件的检测状态，

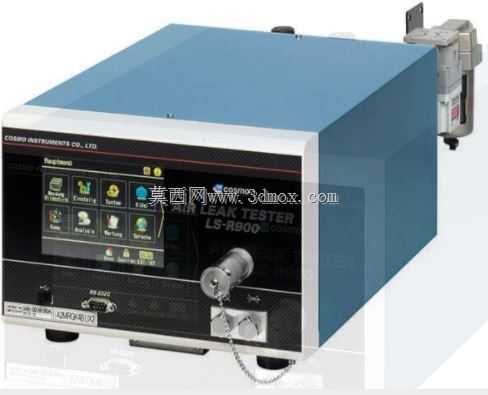

　　也能避免检测过程中工件移位弹出造成安全隐患。操作面板布置在设备上部前侧，从左到右依次排布压差显示控制仪表、急停按钮、启动按钮、复位按钮以及状态指示灯，顶部加装的三色警示灯可以直观反馈设备运行、待机、故障三种状态，现场操作人员无需凑近面板就能快速掌握设备工况。设计时将作业台面高度设置在符合人体工程学的900mm区间，操作人员站立作业时无需过度弯腰或抬臂，上下料动作幅度控制在舒适范围内。内部检测工位采用多工位并列布局，可以同时放置4个小型工件完成同步检测，压合机构采用直线轴承导向的平板压合结构，保证压合时受力均匀，不会因为压偏导致工件密封面错位出现检测误判。设备的安装边界预留了后侧维护空间，距离墙面至少需要预留400mm的间隙，

　　方便后期维护时打开后侧盖板检修气路元件与控制线路，整体宽度控制在1200mm、深度800mm、高度1700mm的尺寸范围内，不会占用过多产线旁的工位空间，适配多数中小制造企业的车间布局要求。气路设计时在进气端加装了三级空气过滤装置，避免车间气源中的水分、杂质进入压差传感器造成检测精度下降，控制逻辑上设置了安全门联锁，只有防护门完全闭合时设备才能启动压合与检测流程，从硬件层面规避误操作带来的安全风险。
