工业用卧式塑料破碎处理设备结构设计

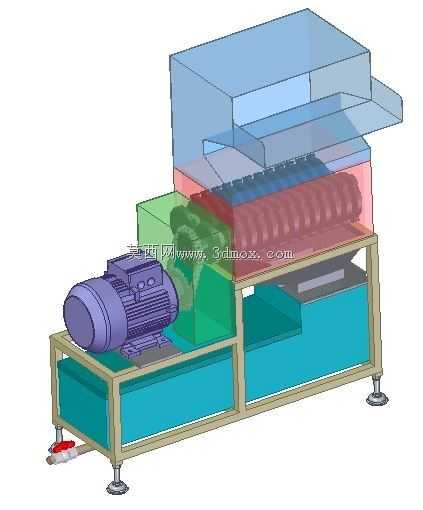

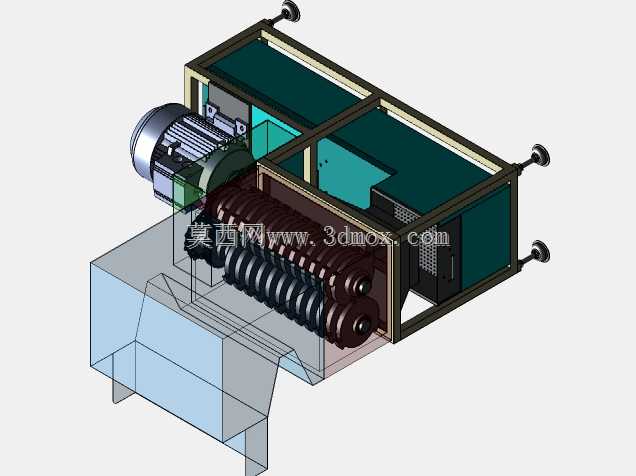

　　该设备主要面向注塑车间边角料回收、废塑料制品资源化处理场景，可对注塑成型产生的浇口料、不良品件，以及日常回收的热塑性塑料块材进行剪切破碎，将大块塑料加工为粒径均匀的碎料，直接送入挤出机或造粒工序实现原料循环利用，大幅降低生产环节的原料损耗成本。设备整体采用卧式布局，上部设置倾斜导料的进料斗，进料口做扩口导向设计，可适配人工投料或配套输送带自动上料两种工况，进料通道内置防飞溅挡边，避免破碎过程中碎料从进料口弹出造成安全隐患。核心破碎腔采用半封闭焊接结构，内部平行排布带交错剪切刀的破碎辊，动刀与定刀间隙控制在合理范围，可对投入的塑料件形成持续剪切、撕扯作用，针对不同硬度的PP、PE、ABS等常见塑料材质，

　　可通过调整刀辊转速适配破碎粒径需求，避免出现料块卡滞、过度粉碎导致的粉料过多问题。传动端采用卧式电机通过联轴器直连破碎辊主轴，省去中间皮带传动的打滑损耗，电机安装座设置在机架侧部的可调安装位，可通过调整螺栓张紧传动连接，保证动力传输的稳定性。下部机架采用型钢焊接框架结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，抵消设备运行过程中的振动偏移，机架下部设置抽拉式出料仓，破碎后的塑料碎料直接落入仓内，仓体做倾斜导料设计，方便操作人员定期清空接料，也可直接对接负压吸料管路实现碎料的自动输送。设备整体的安装边界充分考虑车间常规布局需求，宽度适配标准车间通道尺寸，进料口高度匹配人工投料的舒适操作区间，

　　无需额外搭建操作平台即可完成日常投料、清理作业。破碎腔侧部设置可快拆的检修门，日常更换刀片、清理腔体内残留料块时无需拆解整机，仅需松开快拆螺栓即可打开检修位，大幅降低设备的日常维护工作量。整机的防护结构做分层设计，电机传动部位设置全封闭防护罩，破碎腔外壳做加厚处理，既可以阻隔破碎过程的噪音外传，也能避免刀体意外断裂飞出造成的安全事故，所有外露的转动部位均做圆角处理，无尖锐凸起结构，符合车间设备的安全设计规范。
