工业卷材自动卷绕作业设备结构设计

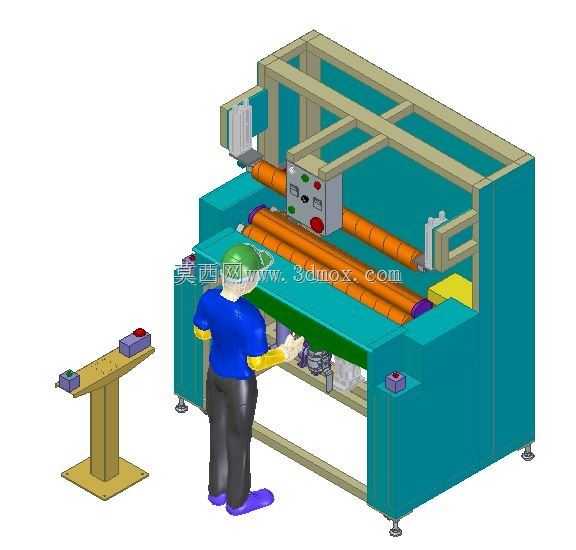

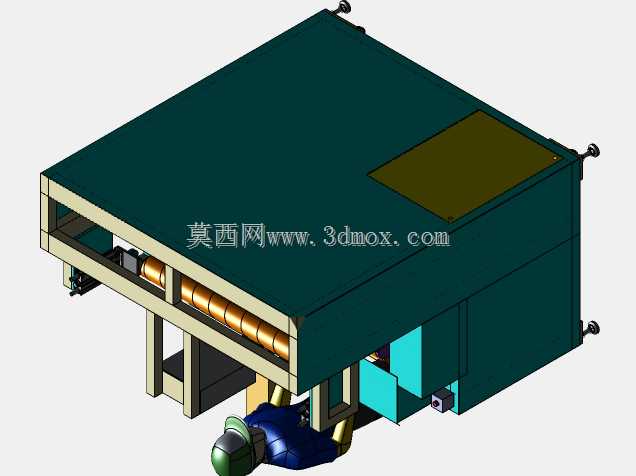

　　该卷绕设备主要面向卷材类物料的收卷、复卷加工场景，常见于薄膜、纸张、纺织面料、柔性包装材料等连续型卷材的生产后段工序，可将前道工序输出的连续幅面物料按照设定张力、卷径参数整齐收卷为标准料卷，也可用于大卷料分切后的小卷复卷作业，适配幅宽在1.2-1.8m区间的常规柔性卷材加工需求。设备主体采用框架式焊接机身结构，主承载框架选用矩形钢管拼焊后做去应力处理，外部覆盖钣金护罩形成半封闭作业空间，既可以避免卷绕过程中物料卷入外露传动部件，也能减少车间粉尘落在卷材表面影响成品质量。核心作业单元为平行排布的多根胶面托辊，托辊表面包覆聚氨酯耐磨层，既可以增大与卷材的摩擦力保证送料同步性，也能避免硬质辊面刮伤卷材表层，

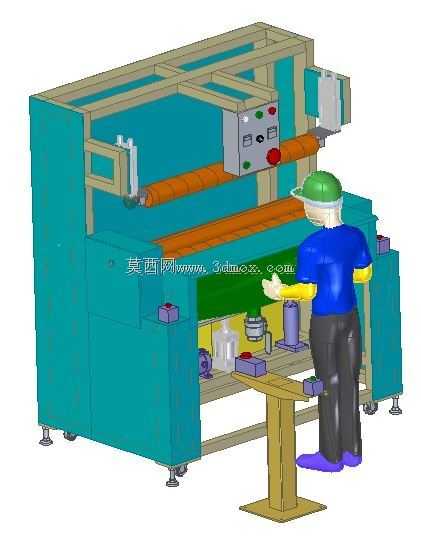

　　托辊两端采用带座外球面轴承安装在机身侧板上，可通过侧边的调节螺栓微调辊筒平行度，防止卷材走偏。卷绕工位上方设置可横向移动的压辊机构，通过气缸驱动实现压合与抬升动作，在卷绕过程中压辊始终贴合料卷外圆，随着料卷直径增大逐步抬升，保证卷绕内层与外层的松紧度一致，避免出现卷芯褶皱、外层松垮的问题。设备操作侧设置独立的立式操作按钮台，高度符合人体站立操作的作业范围，台面上布置有启动、急停、复位按钮，方便操作人员上下料时就近操作，机身正面的控制箱集成了张力调节、转速设定、卷径计数的控制元件，可根据不同物料特性调整运行参数。设备底部配置可调式支撑脚杯，可在安装时调整整机水平度，抵消车间地面的平整度误差，避免设备高速运行时出现晃动。

　　整机的安装边界预留了足够的维护空间，机身后侧预留传动部件的检修口，日常维护时无需拆解主体框架即可完成轴承更换、皮带张紧等常规保养作业，两侧的物料进出位置预留了对接前后道设备的接口，可直接与放卷机、分切机、裁切设备连线组成连续生产线，也可作为独立工位单独使用。设计过程中重点考虑了不同厚度物料的适配性，张力调节范围覆盖0.5-50N，可适配从0.02mm厚的超薄薄膜到2mm厚的柔性片材，卷绕转速可根据物料特性在10-100m/min区间无级调整，避免转速过快导致卷材拉伸变形，或转速过慢影响生产效率。设备的安全防护设计符合车间作业规范，所有外露运动部件均设置防护挡板，操作区域设置安全感应装置，当操作人员肢体进入危险作业区间时设备会自动停机，避免安全事故发生。
