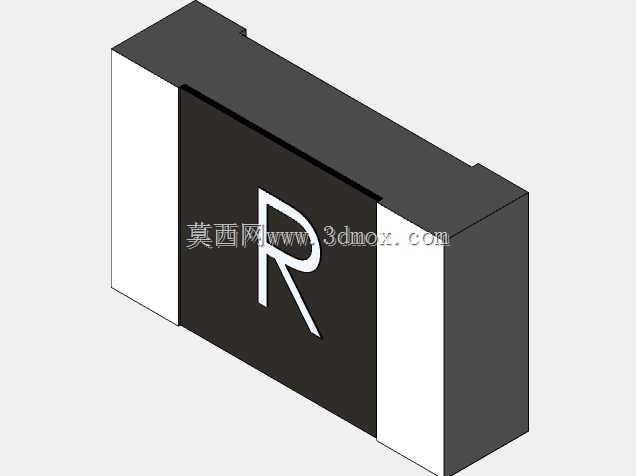

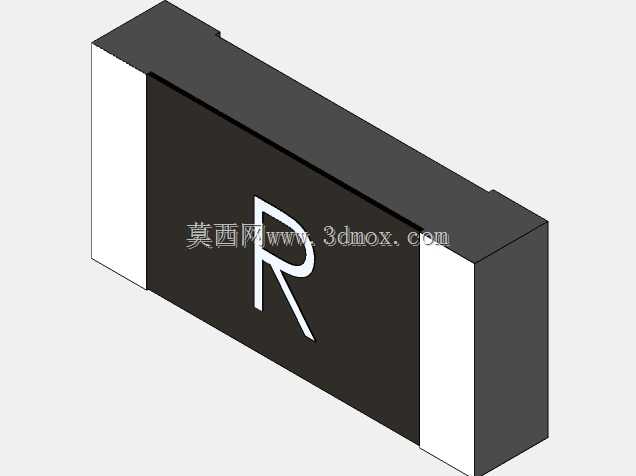

6s规格贴片式SMD电阻器三维数模

　　做消费电子、通讯终端的PCB布局设计时，最常打交道的基础无源器件就是贴片电阻，这款6s规格的SMD电阻数模，完全按照量产实物的封装边界做了1:1还原，能直接导入PCB Layout环节做干涉校验，不用再自己对着规格书描外形。日常做智能手表、蓝牙耳机、智能手机这类便携通讯设备的主板堆叠时，板上空间往往以0.1mm为单位抠余量，要是电阻模型的尺寸公差做不准，很容易出现后期贴片时元件和周边屏蔽罩、结构筋位撞件的问题，这个数模把电阻本体的塑封厚度、两端焊端的金属镀层台阶都做了细节还原，焊盘区域的尺寸也完全匹配行业通用的回流焊工艺要求，不用再额外调整封装库的焊盘参数。从设计逻辑上看，这类贴片电阻采用矩形塑封本体加两端金属端电极的结构，

　　本身就是为了适配SMT高速贴片机的吸嘴取料需求，模型顶面做了平整的吸附平面，没有多余的凸起特征，完全符合贴片机吸嘴的取料接触面要求，做产线贴装仿真的时候，能直接用来模拟吸嘴取料、飞达送料的全流程动作，不会出现特征干涉导致的仿真报错。很多工程师做结构评审的时候，往往容易忽略这类小元件的高度余量，尤其是在做超薄通讯设备的中框贴合时，电阻本体的高度如果超出了PCB到中框的预留间隙，很容易出现组装后顶壳的问题，这个数模把本体的最大高度、端电极的倒角尺寸都做了精准还原，导入整机装配体后能直接测量各方向的安全间隙，提前规避组装风险。两端的白色端电极区域，模型也做了和实物一致的边界区分，做工艺仿真的时候可以直接给两个端面赋予金属焊材属性，

　　模拟回流焊过程中的焊锡浸润效果，验证焊盘设计的合理性，避免出现立碑、虚焊这类工艺缺陷。不同于插件电阻需要在PCB上钻孔过波峰焊，这类SMD贴片电阻完全适配表面贴装工艺，能大幅提升通讯主板的组装密度，缩小整机体积，在做高密度互连板的布局时，这个数模的精准尺寸能帮助工程师合理规划元件排布间距，满足生产时的元件最小间隙要求，既不会因为间距留太大浪费板上空间，也不会因为间距太小导致贴片机无法识别、贴片头撞件。另外模型本体表面的标识特征也做了还原，做产品外观渲染、PCB装配效果展示的时候，能更贴近真实量产的成品效果，不用后期再给模型贴材质贴图。
