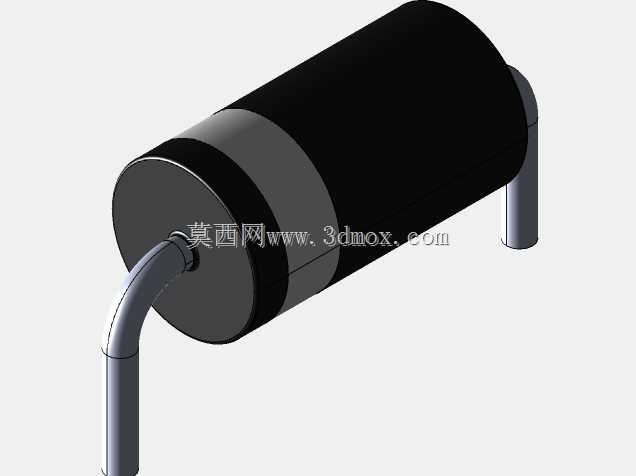

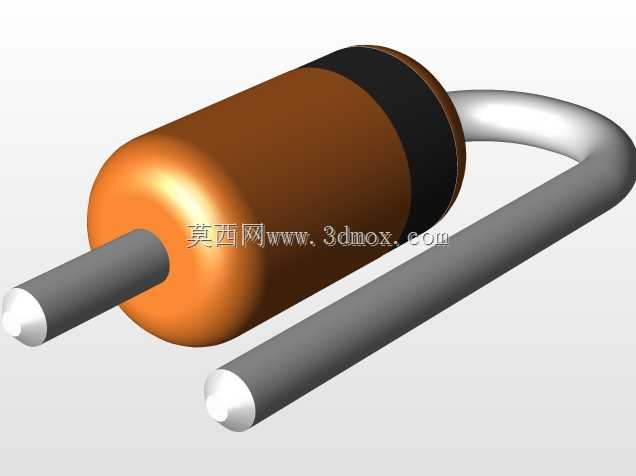

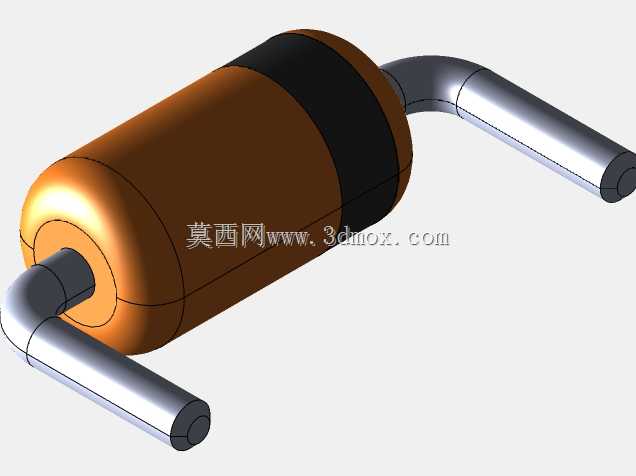

弯引脚通孔直插式二极管三维结构

　　这款弯引脚通孔二极管的结构设计，完全贴合通孔插装工艺的实际生产需求，主体采用圆柱状环氧封装结构，两端金属端盖与内部半导体芯片实现紧密压接封装，引脚从端盖中心位置引出后做90度弯折处理，弯折半径严格匹配波峰焊工艺的引脚成型标准，避免引脚弯折处出现应力集中导致的封装开裂或引脚断裂问题。在消费类通讯终端、小型工控控制板的通孔插装产线中，这类弯脚成型的二极管可以直接适配PCB板的通孔坐标，无需产线额外增加引脚预成型工序，能够有效提升SMT与波峰焊混装产线的上料效率，减少元件成型环节的不良损耗。从结构设计的细节来看，封装主体的圆柱直径、引脚线径均参照行业通用的DO-35封装尺寸公差做建模还原，引脚伸出端的长度预留了足够的焊盘爬锡距离，

　　既保证焊接时焊锡能够充分包裹引脚形成可靠焊点，也避免引脚过长导致的相邻元件短路风险。安装边界方面，模型还原了元件贴装后的实际占用空间，弯折后的引脚水平段与封装主体的平行间距，预留了PCB板上走线的安全距离，结构设计人员在进行PCB布局时，可以直接调用该模型进行干涉检查，确认元件与周边贴片电阻、电容、接插件的安全间距，避免生产时出现元件撞件、无法插装的问题。不同于贴片封装二极管的回流焊工艺适配性，这类通孔二极管的耐浪涌电流能力更强，在通讯设备的电源输入端口、信号整流回路中应用广泛，建模时特意还原了封装表面的哑光黑环氧质感、金属端盖的倒角细节以及引脚的金属镀层质感，能够直接用于产品装配动画演示、维修培训课件的三维场景搭建，

　　也可以作为电子元器件标准模型库的组成部分，供结构设计人员在整机布局时调用参考。引脚的弯折角度做了公差冗余设计，允许实际生产中存在±2度的角度偏差，不会影响元件的正常插装，封装两端的金属端盖与环氧本体的结合处做了圆弧过渡处理，能够减少封装过程中环氧材料的内应力，提升元件在高低温循环环境下的结构可靠性，避免长期使用后出现封装开裂、受潮失效的问题。
