射频通讯内置螺旋弹簧天线结构设计

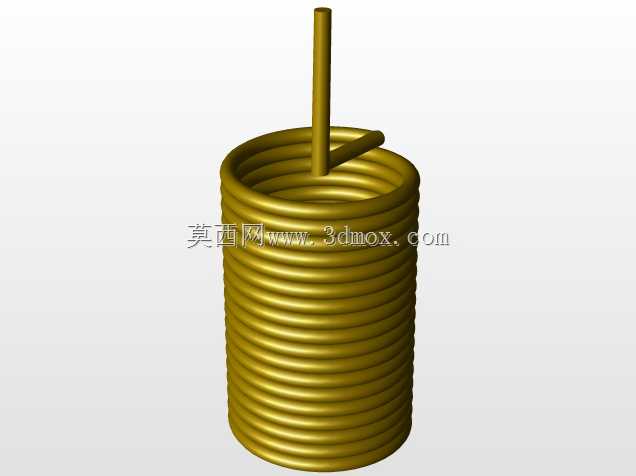

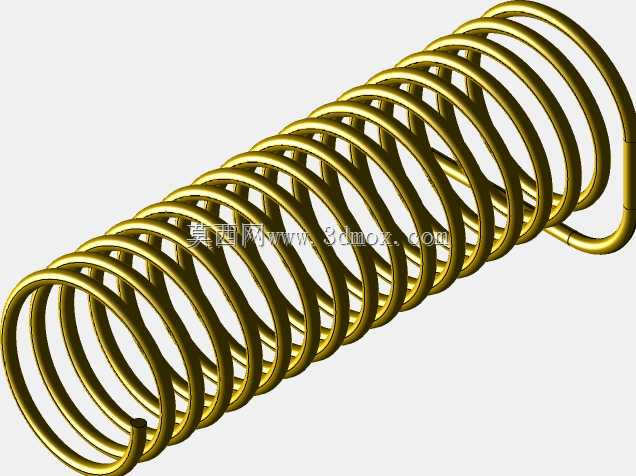

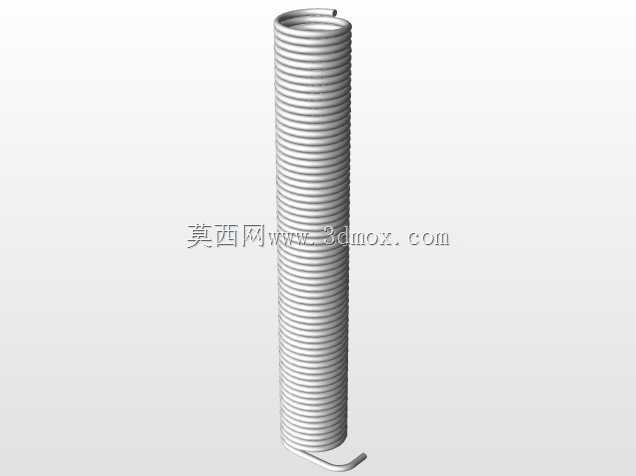

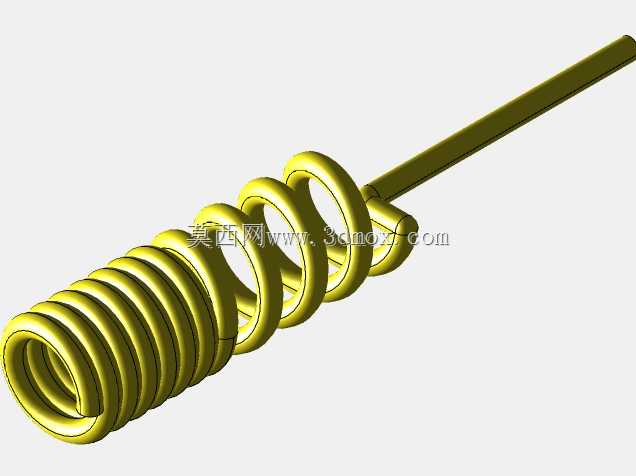

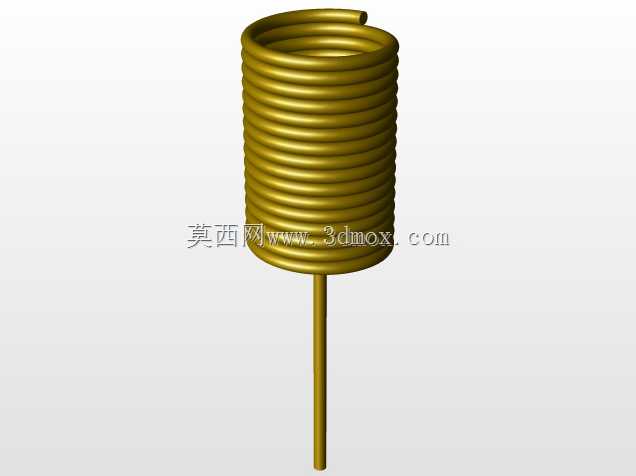

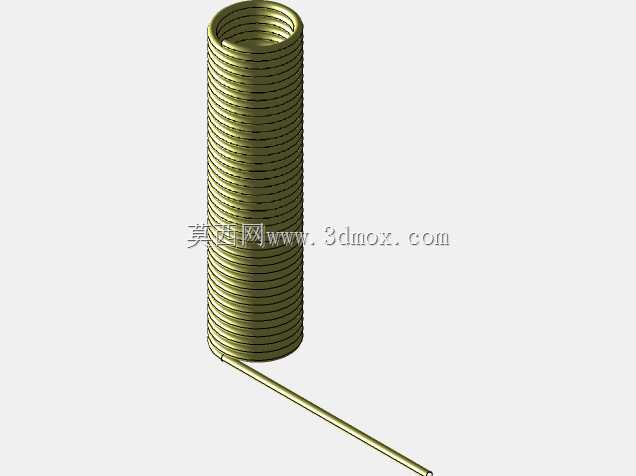

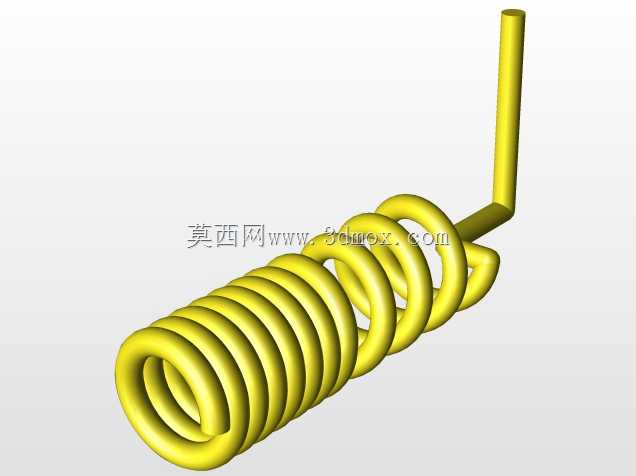

　　这类螺旋弹簧天线主要面向小体积无线通讯终端的内置集成场景，常见于GSM通讯模块、射频数传模块、低功耗无线传感节点这类对安装空间有严格限制的设备中，相比外置棒状天线，它不需要在设备外壳预留天线开孔与安装座，能直接焊接在PCB板的天线馈点位置，大幅简化终端设备的外壳结构设计与装配工序。从结构设计逻辑来看，该天线采用等径密绕螺旋结构作为辐射主体，螺旋段的线径、螺距、圈数都经过匹配调试，能够在有限的轴向空间内拉长辐射体的等效电长度，满足对应工作频段的谐振要求，避免直杆天线长度过大无法内置的问题；螺旋段顶端延伸出的直杆段，一方面用于调整天线的辐射方向图，优化全向辐射的均匀度，减少设备内部金属元件对信号的遮挡影响，另一方面直杆末端的弯折结构，

　　是专门预留的焊接定位段，装配时可以直接卡在PCB板的定位焊盘上，过波峰焊时不会出现天线偏移倒伏的问题，提升批量生产的装配良率。在安装边界设计上，螺旋主体的外径控制在极小尺寸范围内，轴向总长度也适配常规便携通讯设备的内部堆叠空间，安装时只需要在PCB天线区域预留对应直径的净空区，避开周边的金属屏蔽罩、电池、大尺寸金属接插件等会影响天线辐射效率的元件即可，不需要额外的固定支架，依靠焊接点的结构强度就可以满足常规消费级、工业级终端的抗振动要求。实际选型应用时，这类弹簧天线的阻抗匹配特性需要结合设备主板的参考地尺寸做微调，不同的主板铺地范围会轻微改变天线的谐振点，建模时预留了螺旋圈数、直杆长度的参数化调整余量，

　　结构工程师可以根据自身设备的内部堆叠情况，快速调整对应尺寸完成匹配，不需要重新从零绘制螺旋结构，能大幅缩短射频前端的结构开发周期。相比PCB印制天线，这种弹簧天线的辐射效率更高，全向信号覆盖更均匀，在手持终端、远程抄表模块、工业无线遥控设备这类场景中应用十分广泛，结构设计上没有多余的装配零件，整体为单根金属线材绕制成型，生产工艺成熟，批量制造成本极低，同时金属螺旋结构本身具备一定的弹性，在设备受到轻微挤压、跌落冲击时，能够通过自身形变吸收冲击力，不会像硬质陶瓷天线那样容易出现碎裂失效的问题，可靠性更适配复杂的使用场景。
