卧式侧拨SK12D0滑动开关结构设计

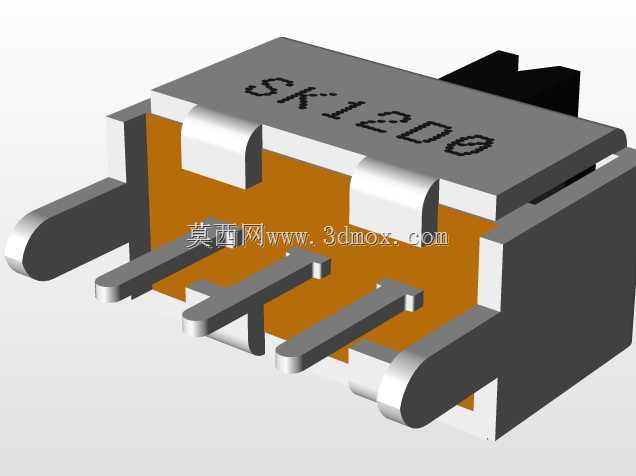

　　这款卧式侧拨滑动开关是小型电子设备信号通断、回路切换场景中应用极广的基础元器件，常见于手持通讯终端、便携数码产品、小型工控手持终端的功能档位切换、电源通断控制回路中，作为人机交互的直接操作部件，其结构可靠性直接影响终端设备的操作手感与长期使用稳定性。从结构设计逻辑来看，该款开关采用塑壳基座加金属端子的经典插装结构，基座采用耐高温绝缘工程塑料注塑成型，既为内部滑动接触片提供精准的滑动导向槽位，也为各引脚提供足够的绝缘隔离间距，避免引脚间出现爬电、短路风险。顶部的金属盖板既承担操作拨柄的滑动限位作用，同时通过两侧的包边结构与塑壳基座扣合为整体，无需额外螺丝紧固，适配波峰焊、回流焊等常规PCB组装焊接工艺的温度耐受要求。

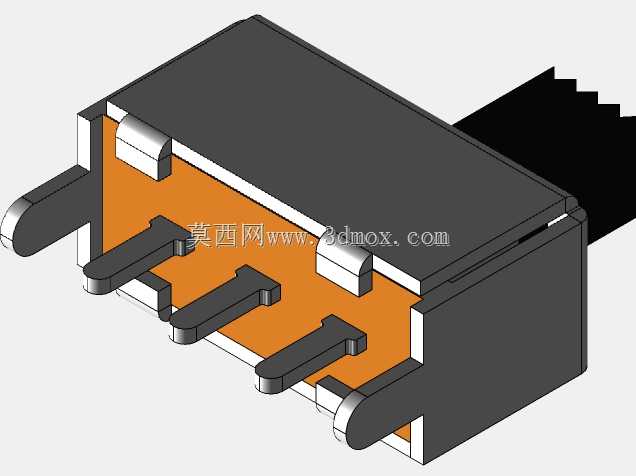

　　引脚采用直插式设计，三个引脚沿开关本体长度方向平行排布，引脚间距符合常规2.54mm网格PCB的布线规范，焊接端做了预镀锡处理，提升焊锡浸润性，降低虚焊风险。操作拨柄从开关本体侧方伸出，拨动手感的阻尼感来自内部滑动弹片与固定接触端子的预压力设计，既不会因为阻尼过小出现误触碰移位，也不会因为阻尼过大导致操作生涩，常规操作行程控制在2mm左右，档位切换时有清晰的到位触感，无需额外的档位指示即可让操作者感知回路切换状态。在安装边界设计上，开关本体的塑壳基座做了倒角处理，避免PCB贴装时与周边元器件产生干涉，本体高度控制在适配薄型设备的内部堆叠要求，安装时仅需将引脚插入PCB对应通孔，焊接后拨柄伸出设备外壳预留的滑动槽位即可，

　　不需要额外的固定结构，组装工序简单，适合大批量流水线生产组装。内部接触弹片采用高弹性铜合金材料冲压成型，表面做镀银处理，降低接触电阻，避免长期使用后出现接触氧化导致的导通不良问题，弹片的弯折角度经过反复调校，确保在额定电流电压参数下，经过数千次拨动操作后仍能保持稳定的接触压力，不会出现接触电阻超差、回路断路的问题。开关的整体外形方正，在PCB布局时可以紧贴周边阻容类元器件摆放，不需要预留过大的安全间距，能够有效节省PCB板的占用面积，适配小型化电子设备的紧凑布局需求。
