KF7.62间距栅栏式接线端子结构设计

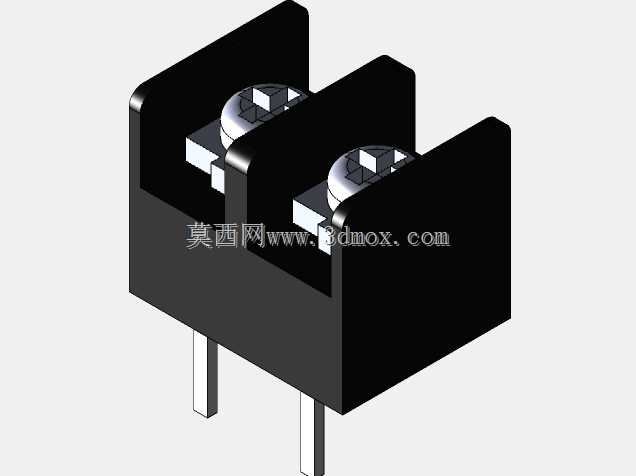

　　这款KF7.62间距的栅栏式接线端子，是PCB板端电源类接线场景里的常用连接件，日常在工控板卡、小型电源模块、通讯设备主板的强电接线位都能见到它的身影，核心作用是实现板载线路与外部导线的可靠压接导通，避免直接焊线带来的维护拆卸不便问题。从结构设计来看，整体采用黑色绝缘基座搭配金属锁紧螺丝与导电插针的组合，绝缘基座的隔栏设计将相邻两个接线位完全分隔，能有效避免接线时多股铜丝散落造成的极间短路风险，每个接线位的螺丝压接区域预留了足够的导线置入空间，可适配常规多股铜芯导线的压接需求，锁紧螺丝的头部做了适配螺丝刀操作的槽型，日常接线时无需额外辅助工具就能完成导线的固定与拆卸。安装边界上，端子底部的两根直插式导电插针中心距严格遵循7.

　　62mm的标准间距，插针长度适配常规1.6-2.0mm厚度的PCB板材，过波峰焊时插针与PCB焊盘的匹配度良好，不会出现插装偏位、焊盘吃锡不良的问题；基座本体的外形轮廓做了圆角过渡处理，既避免了生产组装时尖锐边角划伤操作人员，也能在多端子并排安装时减少相邻部件的干涉概率。设计过程中重点考量了爬电距离与电气间隙的合规性，相邻极之间的隔栏高度完全满足低压电气设备的绝缘要求，即便在潮湿、多粉尘的工业现场使用场景下，也能维持稳定的绝缘性能，不会出现极间拉弧、漏电的问题。金属导电部件采用了镀锡处理的铜质基材，既保证了足够的导电性能降低接触电阻，也能提升基材的抗氧化能力，延长端子的整体使用寿命，压接螺丝的螺纹配合松紧度经过反复调校，

　　既不会出现锁附过紧滑牙的问题，也不会因为锁附力不足导致导线松脱，适配日常现场接线的操作力度。这类端子在实际选型时，除了确认极数与间距参数，还要匹配PCB板上的安装孔位尺寸，提前预留出接线操作的手部空间，避免端子安装位置过于靠近板卡其他高大元器件，导致接线时螺丝刀无法正常操作，同时要根据实际通过的电流大小选择适配的导线线径，避免导线过流发热影响端子的使用寿命。
