轴向引线色环通孔电阻器三维结构设计

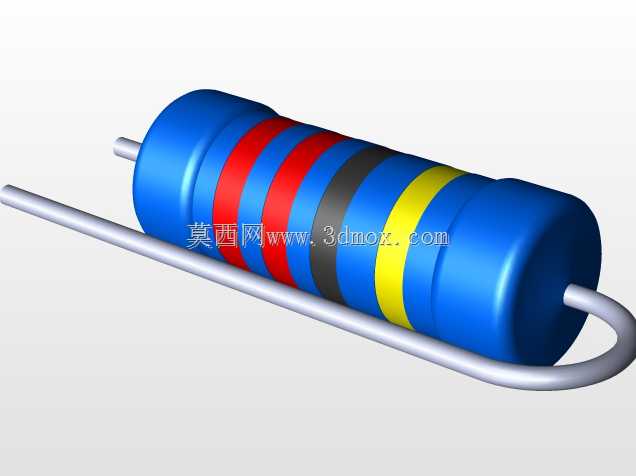

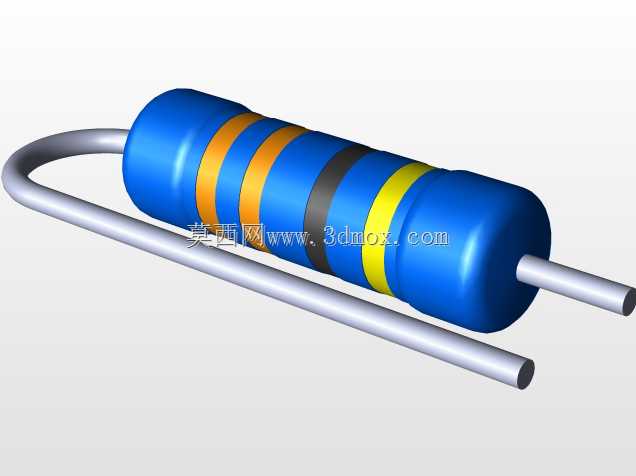

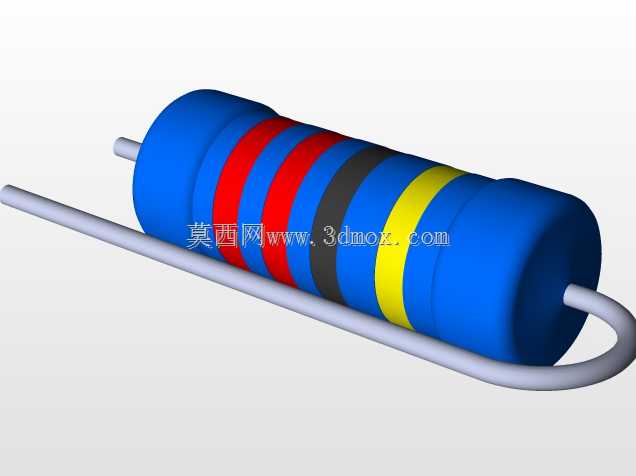

　　在消费电子、工业控制板卡、通讯终端设备的印制电路板组装环节，轴向引线通孔电阻是应用覆盖面极广的无源限流元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉校验、装配工艺模拟的准确性。本次建模的色环通孔电阻，主体采用圆柱型陶瓷基体包覆蓝色绝缘漆层的结构，两端压接金属端帽作为电极连接位，两根镀锡铜质引线从端帽中心沿轴向向外引出，其中靠近元件本体的引线段做了弯折成型处理，匹配通孔插装工艺的引脚成型要求，可直接适配标准2.54mm间距PCB通孔的插装作业。建模过程中优先还原了元件的实际安装边界：主体圆柱的直径、有效长度严格参照行业通用6S规格电阻的实物尺寸，引线直径、弯折角度、引脚伸出长度均按照波峰焊工艺的通用要求设定，

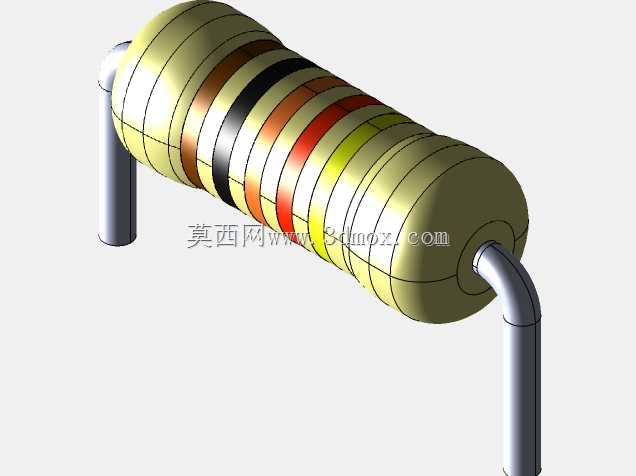

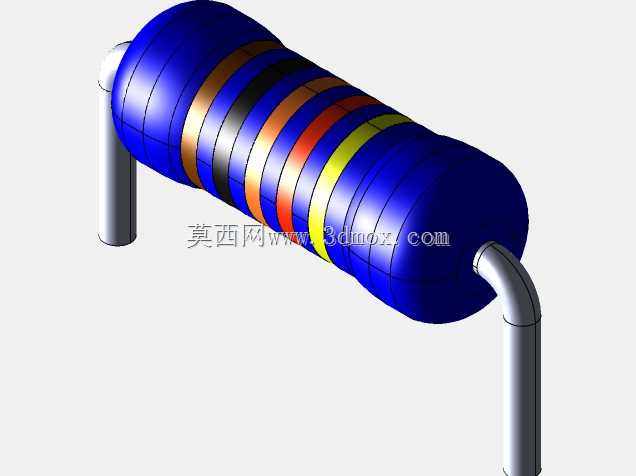

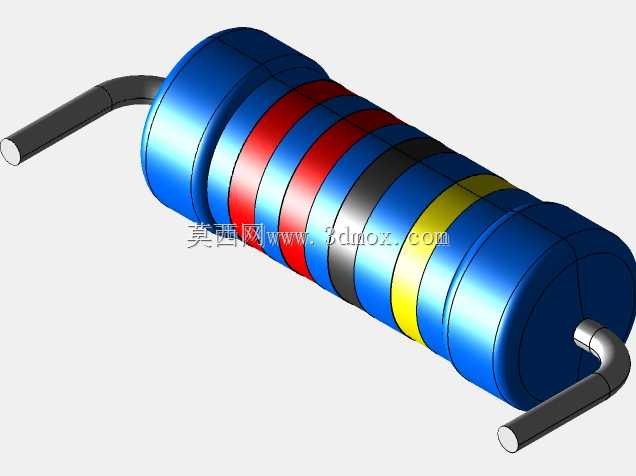

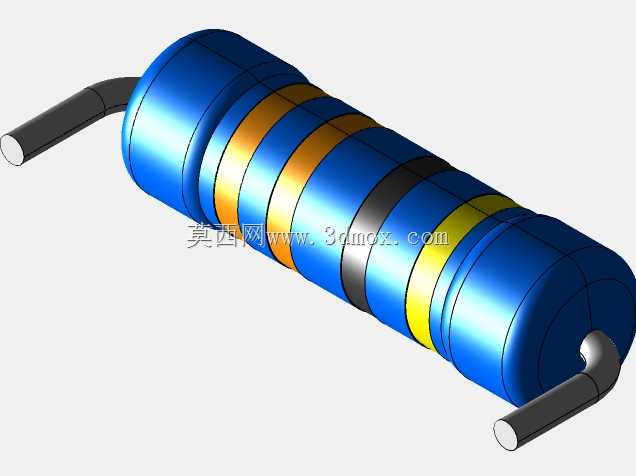

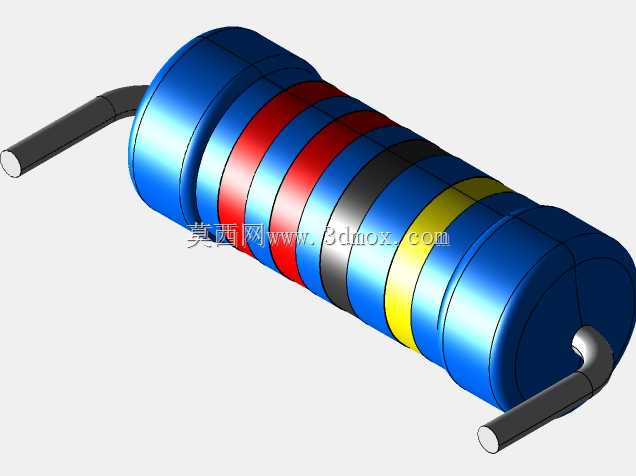

　　确保在整机结构装配校验时，可准确模拟元件插装后与周边贴片元件、结构件、走线的安全距离，避免出现实际生产阶段的元件顶壳、引脚碰焊盘等装配问题。模型表面还原了多道色环标识结构，色环的宽度、间距均按照常规四色环电阻的标识规范排布，可直观呈现电阻的阻值、精度标识位置，在做产品外观渲染、装配示意动画时可直接使用无需额外贴图处理。从功能特性来看，这类通孔电阻相比贴片电阻具备更高的瞬时功率耐受能力，在电源回路、大电流信号采样回路、浪涌吸收回路中应用广泛，建模时特意还原了端帽与陶瓷基体的压接过渡结构、引线与端帽的焊接结合位细节，可用于教学演示、工艺拆解动画的制作，也可作为电子元件标准件导入常用的三维元件库，供硬件设计、

　　结构设计人员在布局阶段直接调用。不同于简化的示意模型，该模型对引线的弯折弧度、绝缘漆层的端部收边、端帽的滚压纹理都做了细节还原，在做产品爆炸图、装配工艺文件配图时，可清晰呈现元件的各部分结构，无需额外做细节补全。在实际选型建模过程中，这类通孔电阻的安装高度是结构设计需要重点关注的参数，模型中主体圆柱距离安装基准面的高度严格按照实物插装后的浮高要求设定，可准确校验外壳与PCB之间的预留空间是否满足元件安装需求，避免后期开模后出现空间不足的问题。
