方形直插可调电位器电子元件结构设计

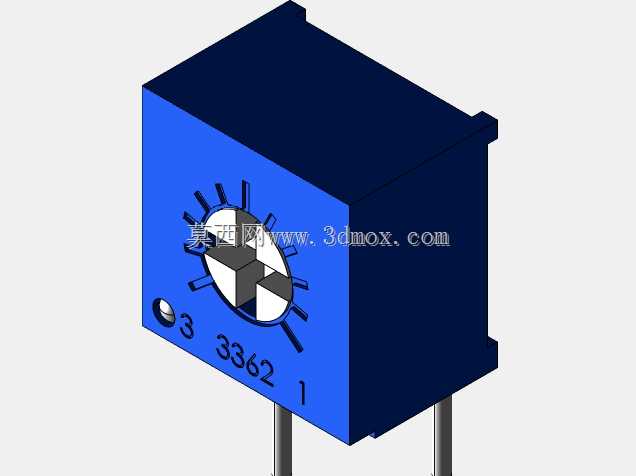

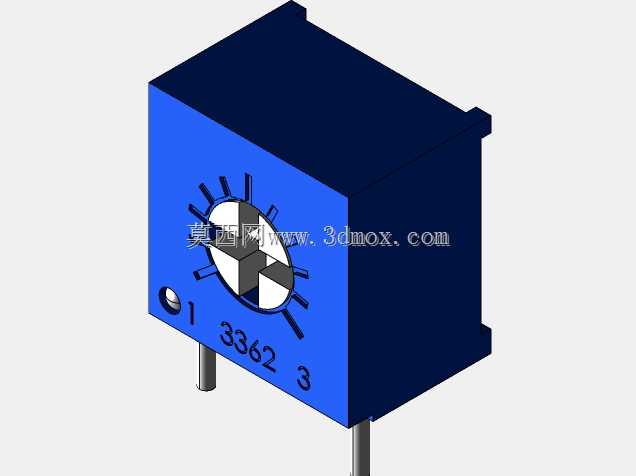

　　在消费电子、工业控制板卡的量产设计环节，直插式方形可调电位器是板级电路校准环节的核心被动元件，这类元件主要承担电路信号增益微调、参考电压校准、阈值参数设定的功能，常见于电源模块输出电压调校、传感器信号零点偏移修正、音频设备音量增益预调等场景，不需要用户频繁操作，多为生产调试阶段一次性调校后点胶固定，或是设备运维阶段的参数校准使用。这款方形封装的可调电位器采用蓝色阻燃塑压外壳作为主体结构，外壳侧面预留卡扣式定位凸台，在波峰焊过炉过程中可以卡在PCB对应的定位槽内，避免焊接受热时元件偏移浮高，外壳正面蚀刻有调节方向标识与阻值档位标记，调试人员用小号一字螺丝刀插入顶部的调节槽，顺时针或逆时针旋转即可改变内部碳膜片的接触位置，

　　实现电阻值的连续可调。从安装边界来看，元件采用双直插引脚设计，引脚间距符合常规通孔插装元件的标准网格尺寸，引脚直径适配常规PCB通孔的0.8mm钻孔规格，插装后引脚露出PCB背面的长度控制在1.5-2.5mm区间，满足波峰焊的吃锡要求，不会因为引脚过长导致相邻焊盘连锡。整体外形为立方体结构，顶面调节槽的位置做了下沉式设计，避免外壳注塑飞边遮挡调节口，调节槽的一字槽宽度适配常规调试螺丝刀的刀头厚度，不会出现调试点打滑的问题。设计过程中优先考虑了量产装配的兼容性，外壳的所有棱角都做了0.2mm的倒角处理，避免自动插装过程中卡料，外壳与内部碳膜基座的配合采用过盈压装结构，不需要额外粘接即可保证结构强度，

　　在常规焊接温度下不会出现外壳变形脱落的问题。元件侧面的标识采用激光蚀刻工艺，不会因为长期使用或是接触助焊剂、清洗溶剂出现标识磨损脱落的问题，方便运维人员识别元件参数与调节方向。在板卡布局时，这类电位器通常会布置在PCB边缘便于调试操作的位置，周边3mm范围内不布置高度超过2mm的其他元件，预留足够的螺丝刀操作空间，避免调试时螺丝刀触碰周边元件造成短路或是元件损伤。其内部的动触点采用弹性铜合金材质，表面镀银处理，保证接触电阻的稳定性，在全行程调节过程中不会出现接触跳变、阻值断续的问题，满足工业级设备的参数稳定性要求，即使在高低温循环的工作环境下，依然可以保持调校后阻值的稳定性，不会因为材质热胀冷缩出现参数漂移。
