三法兰Y型流体管路连接件结构设计

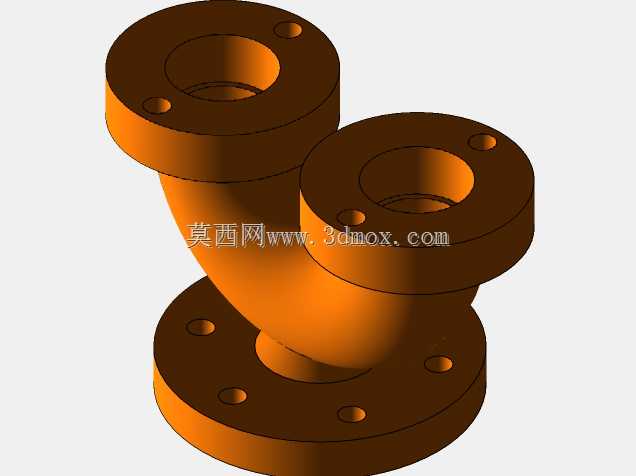

　　这款三法兰Y型管路连接件，主要应用在工业流体输送系统中需要实现单路输入、双路分流或者双路合流的管路节点，常见于化工介质输送、市政给排水、暖通循环水、工业冷却水回路等场景，可根据管路走向需求灵活匹配不同方向的管线对接，相比普通直三通，Y型的流道设计能大幅降低介质流经节点时的局部阻力，减少紊流产生的振动与能耗损失。从结构设计来看，三个连接端均采用标准法兰盘结构，每个法兰端面均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管线法兰的刚性密封连接，无需额外焊接作业，后期管路维护拆解也更为便捷。设计阶段优先考虑了流道的顺滑过渡，三个接口的交汇区域做了大圆弧过渡处理，避免直角结构造成的介质滞留与冲蚀磨损，

　　尤其适合输送含微小固体颗粒的流体介质，能有效降低节点处的磨损速率，延长部件整体使用寿命。安装边界方面，三个法兰端面分别朝向三个不同的空间方向，底部法兰为垂直向下的主接口，上部两个法兰分别向侧上方呈对称角度分布，安装前需确认对接管线的法兰规格、螺栓孔分布圆直径与本部件完全匹配，安装时需保证各法兰端面的平行度，避免螺栓紧固时出现偏载导致密封失效。法兰盘的厚度经过强度校核，可承受对应公称压力下的管路载荷，流道内壁的粗糙度控制在合理范围，减少介质流动时的沿程阻力，整体铸件结构的壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷，保证部件的承压能力。在实际管路布局中，这类Y型三通法兰件常被用在泵出口的分流回路、换热设备的进出水汇流节点、消防管路的分支点位，相比焊接式三通，法兰连接的形式更适合需要经常拆装检修的管路系统，也能适配不同材质的管线对接需求，无需考虑异种金属焊接的工艺问题。
