家用SUV整车多视角工程结构图纸

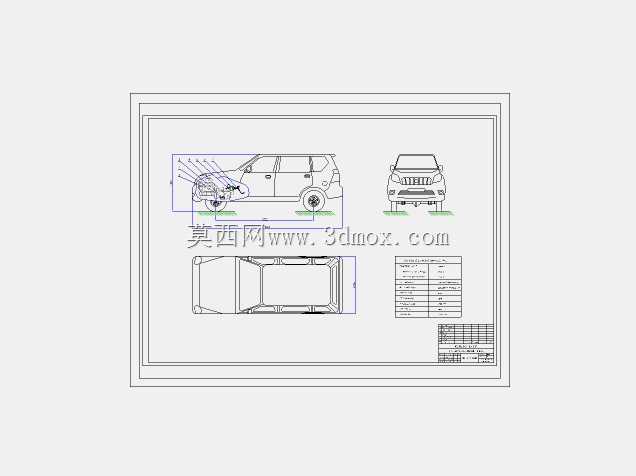

　　这套图纸覆盖了家用SUV的正前视角、侧方视角、俯视视角三个核心投影视角，同时附带了前舱动力区域的局部放大标注，能够完整呈现整车的外廓边界、各系统部件的相对安装位置。从工程应用场景来看，这类多视图图纸常被用于整车总布置校核、改装方案前期评估、维修作业的部件定位参考，也可作为三维建模逆向重构的基准参考资料，帮助结构工程师快速对齐各视角的轮廓坐标，减少建模过程中的尺寸偏差。

　　从设计思路层面看，视图排布遵循了机械制图的投影对应规则，侧视图重点呈现了轴距、前后悬长度、车门分缝位置、轮拱与轮胎的间隙边界，能够直观反映整车的通过性相关尺寸基准；正前视图明确了前脸进气区域、大灯安装位、前保险杠的外廓轮廓，以及前轮的轮距参数边界；俯视图则清晰展示了车顶轮廓、车窗分块、前后风挡的倾斜角度边界，同时标注了车身宽度方向的尺寸约束。前舱的局部放大视图，将动力总成、冷却模块、前悬结构的相对位置做了细化呈现，能够帮助设计人员快速核对前舱内部的部件排布间隙，避免在改型设计时出现部件干涉问题。

　　在实际用途层面，这套视图资料既可以作为汽车专业教学中的制图范例，帮助学习者理解整车投影的对应关系，也能够为售后维修环节提供部件位置参考，比如核对前舱内各管路的走向、底盘部件的安装点位，还能为外观改装件的设计提供外廓尺寸基准，确保加装的护板、行李架等部件不会超出车身的边界范围，同时匹配原车的安装点位。图纸中的线条严格区分了可见轮廓线、不可见轮廓线、尺寸标注线，符合机械工程制图的规范要求，各视图之间的投影关系严格对齐，不存在视角偏差，能够直接作为二维绘图、三维建模的尺寸基准参考，减少前期测绘的工作量。在安装边界的呈现上，图纸明确了轮胎与轮拱的安全间隙、前后保险杠的突出长度、车门开启的预留空间边界，能够为总布置阶段的人机工程校核、运动干涉校核提供直观的参考依据，避免设计阶段出现尺寸匹配问题。
