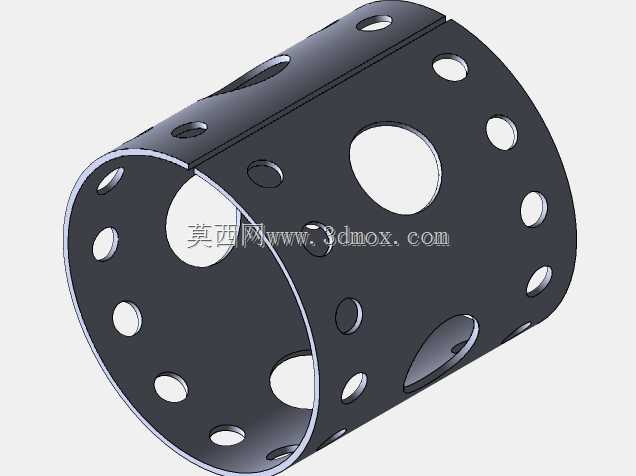

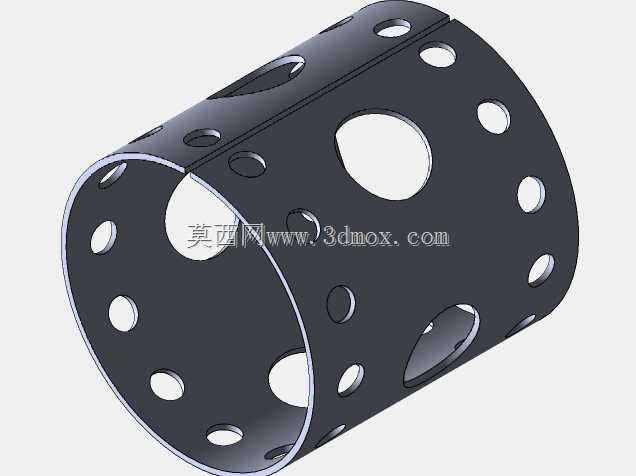

多孔镂空圆柱通讯设备安装套筒结构

　　这款多孔镂空圆柱构件主要应用于通讯设备的内置安装场景，作为通讯终端内部的承载固定套筒使用，日常多装配在手持通讯设备、小型信号传输模组的内部腔体中，用来承托内部的电路板、信号收发模块与电池组件，同时兼顾结构减重与散热通风的作用。从结构设计来看，整体采用卷制圆柱构型，侧壁通过规律排布的不同孔径通孔实现功能分区，大尺寸圆孔主要对应内部模块的接口对位、散热风道预留，小尺寸圆孔则用于螺丝穿装固定、定位销对位，部分腰型孔可适配安装时的公差补偿，避免加工误差导致的装配卡滞。设计过程中优先考虑了薄壁件的结构强度，在开孔边缘做了微小的圆弧过渡处理，避免冲压或卷制过程中出现应力集中导致的开裂问题，同时开孔排布避开了圆柱卷合的接缝位置，

　　保证接缝处的连接强度不受开孔削弱。安装边界上，圆柱的两端端面为平面设计，可直接与设备内部的端盖结构贴合定位，侧壁的开孔位置严格匹配内部元器件的安装点位，装配时无需额外做二次加工即可直接对位，套筒的内径尺寸适配常规小型通讯模组的外径公差范围，侧壁厚度控制在满足结构强度的最小值，尽可能压缩构件占用的内部空间，给其他元器件预留更多排布余量。实际应用中，这类镂空套筒相比实心封闭套筒，重量可降低六成以上，同时空气可通过侧壁通孔在设备内部形成对流，带走模块工作产生的热量，避免局部积热导致的元器件性能衰减，不同孔径的组合排布也能在装配时快速区分安装方向，减少产线装配时的对位时间，降低错装概率。结构建模时重点还原了各孔位的相对位置精度、

　　圆柱的圆度公差以及开孔边缘的倒角细节，能够直接用于后续的结构干涉检查、装配模拟以及加工工艺的编制，可直接导入装配环境验证与周边元器件的间隙是否符合设计要求，也可作为同类型通讯设备内置套筒设计的参考构型，调整孔径与排布即可适配不同尺寸的通讯模组安装需求。
