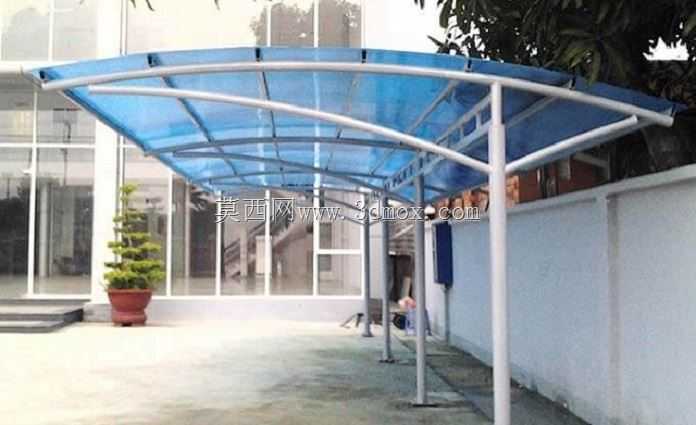

户外单斜式蓝色耐力板遮阳雨棚结构

　　这类单斜向外挑雨棚多应用在建筑出入口侧边、厂区人行通道、露天非机动车停放区等场景，核心作用是遮挡直射阳光与斜向降雨，避免通行区域积水打滑，同时减少紫外线对下方停放车辆、墙面设施的长期老化损伤。从结构设计逻辑来看，整体采用单侧立柱承载的悬挑形式，无需在通道另一侧设置支撑点，不会占用通行净宽，适配宽度3到6米的狭长户外区域，立柱间距可根据现场覆盖长度灵活调整，单段悬挑长度控制在2.5米以内时，结构抗风载表现更稳定。棚面选用蓝色半透明耐力板，相比普通彩钢棚具备更好的透光性，下方区域不会完全昏暗，同时蓝色板材可过滤大部分强光，避免晴天时棚下出现刺眼的漫反射；板材拼接处采用压条密封设计，顺着棚面的单向倾斜坡度快速导排雨水，

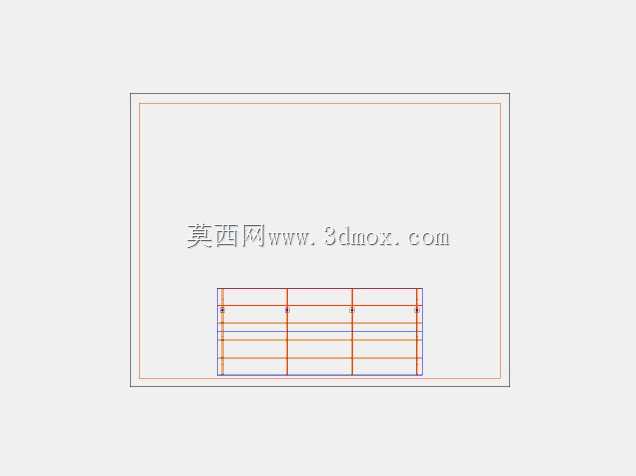

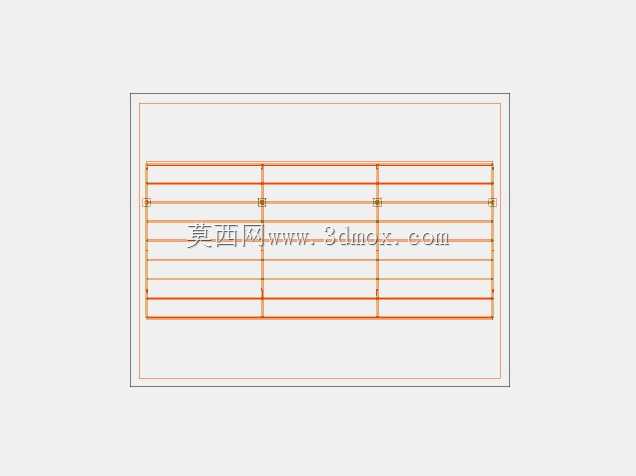

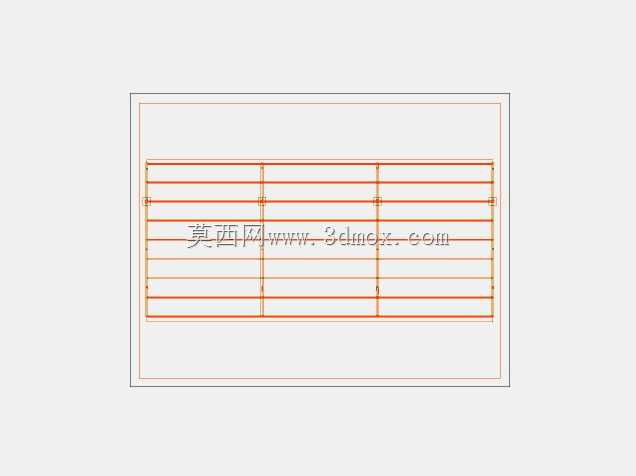

　　不会在棚面形成积水洼。支撑框架采用圆管弯折成型的弧形主拱梁，相比直梁结构能更好分散棚面的风荷载与积雪荷载，立柱与主拱梁的连接位置加设斜向支撑肋，抵消悬挑结构端部的下挠应力，所有金属构件表面做喷塑防锈处理，适配户外高湿、多扬尘的使用环境。安装时需要注意立柱的基础预埋深度，普通硬质地面需做不小于40厘米的混凝土浇筑固定，棚面整体倾斜坡度保持在8到12度之间，既保证雨水快速流向非通行侧的排水边，也不会因坡度过大导致板材安装固定难度提升。棚体边缘做收边包角处理，避免板材边缘长期被雨水浸泡出现开胶分层，整体结构无突出尖锐棱角，适配人员频繁通行的公共区域使用场景。建模过程中需要重点还原弧形拱梁的弯折曲率、立柱与斜撑的连接节点位置，以及耐力板与框架的压条固定结构，确保结构受力逻辑与实际安装工艺完全匹配，方便后续根据不同场地尺寸做参数化调整。
