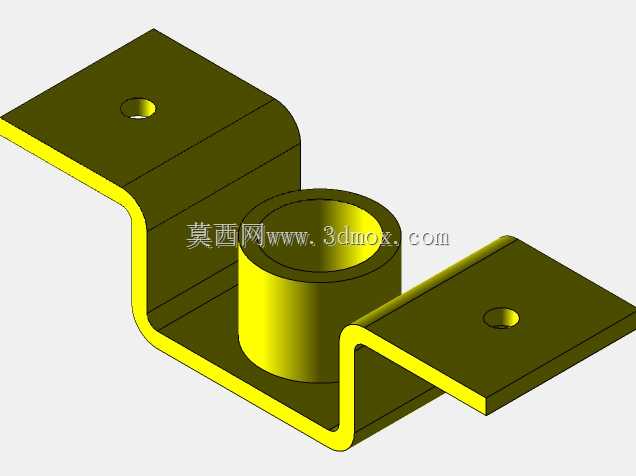

通讯设备用Z型折弯带衬套安装固定支架

　　这款Z型结构的安装固定件，主要应用在通讯终端设备内部的板层连接场景，用来实现不同高度平面间的元器件承载与位置固定，解决设备内部堆叠装配时的高度差适配问题，避免不同功能模块间出现安装干涉，同时为穿装的连接件提供稳定的受力支撑。从结构设计来看，零件采用一体化钣金折弯成型工艺，两侧的安装翼板保持平行状态，分别对应设备内部两个存在高度差的安装基面，翼板上预留的圆形安装孔位，可配合标准紧固件完成与基体的锁附固定，孔位的位置度公差在设计时充分考虑了装配容错性，能抵消部分钣金加工带来的尺寸偏差，降低现场装配的对位难度。中间凸起的圆筒衬套结构是整个零件的核心功能区，衬套与两侧折弯翼板通过一体结构连接，不需要额外的焊接或铆接工序，

　　既减少了装配工序数量，也避免了拼接结构带来的应力集中问题，衬套的内孔可作为走线通道或者转动副的支撑基座，根据实际装配需求，既可以穿装通讯线缆实现不同板层间的线路规整，也可以装入销轴实现小范围的铰接转动功能，适配设备内部需要小幅活动的功能模块安装需求。在安装边界方面，两侧翼板的折弯高度经过精准计算，刚好匹配通讯设备内部常见的板层间距，不会出现支架过高顶触上层壳体、或是过低无法完成连接的问题，翼板的外边缘做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员或是破坏线缆绝缘层。零件的折弯圆角半径按照钣金加工的常规工艺参数设置，既保证折弯处不会出现应力开裂问题，也能控制折弯成型后的尺寸回弹量在合理范围内，不需要后续额外的校形工序。

　　整个零件的受力路径经过优化，当两侧翼板承受安装锁紧力时，力会顺着折弯侧壁均匀传递到中间的衬套部位，不会出现局部应力过大导致的零件变形问题，即使在设备受到运输振动冲击时，支架也能保持稳定的连接状态，不会出现松动移位的情况。在实际选型使用时，可根据安装基面的实际间距，对折弯段的高度参数做对应调整，翼板上的安装孔位也可以根据实际紧固件的规格调整孔径大小，中间衬套的高度和内孔直径可根据穿装线缆的直径或是铰接销轴的尺寸做适配修改，整体结构的参数化程度较高，修改调整的成本较低，能够快速适配不同型号通讯设备的内部安装需求，不需要重新做整体的结构拓扑设计。
