三色交错弯管连通结构设计

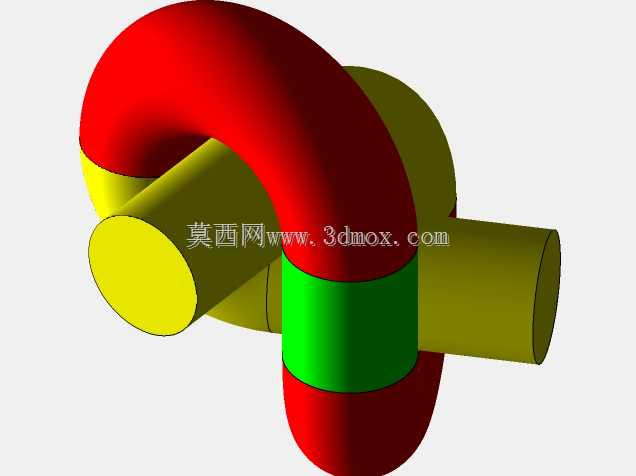

　　这类交错弯管连通结构，常应用在紧凑型液压管路排布、小型气动控制回路以及狭小空间内的流体输送场景中，在设备内部安装空间受限、多管路需要交叉避让且实现连通的工况下，能够替代多组直角接头加直通管路的组合方案，减少管路接头数量，降低流体在管路转折处的压力损失，同时减少接头处的泄漏风险点。从结构功能来看，该部件实现了两个垂直方向管路的交叉连通，环形弯段与直穿管路的配合，既保证了两路流体各自的流通路径不发生混流，又能在极小的空间内完成管路走向的90度转向与交叉排布，避免多管路并排布置占用过多横向或纵向安装空间。设计过程中，首先需要确定两路管路的通径匹配，直穿管路的外径与环形弯管的内径需要预留合理的装配间隙，

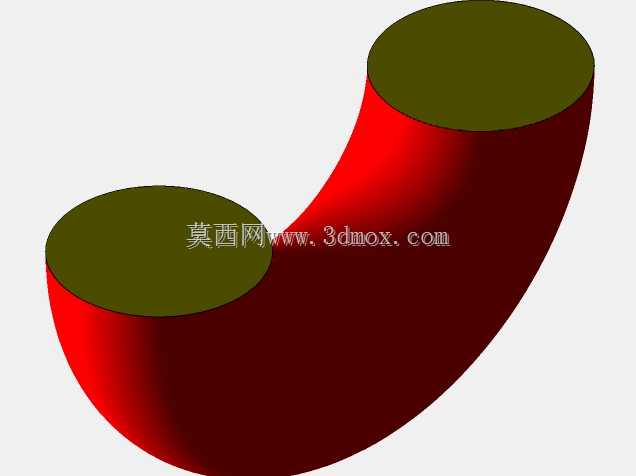

　　同时保证环形弯管的弯曲半径满足流体输送的最小转弯半径要求，避免过小的弯曲半径导致流体紊流加剧，或是管路加工过程中出现弯管处壁厚减薄过量的问题。外形尺寸方面，直段管路的伸出长度需要匹配对应安装位的接头插入深度，两端的圆柱端面作为管路对接的基准面，平面度需要控制在合理公差范围内，保证对接时的密封性能；环形弯管的外轮廓尺寸需要匹配安装腔的内部边界，安装时不会与周边的结构件发生运动干涉，弯管外侧的圆弧面与周边结构的最小安全间隙需要满足设备运行时的振动偏移量要求，避免长期运行中管路与周边部件发生摩擦破损。结构设计上，不同颜色的分段对应不同的流体通道区域，直穿管路为独立的流通通道，环形弯段为另一路流通通道，两者的衔接处采用密封配合结构，

　　建模时需要重点处理弯管与直段的相交相贯线，保证加工时的焊缝或密封槽位置精准，避免出现通道串流的问题。这类结构在小型液压站的内部管路排布、便携式气动工具的气路设计、紧凑型实验设备的流体回路中都有广泛应用，相比传统的多接头组合管路，集成化的交错弯管结构装配工序更少，整体结构刚性更好，能够承受更高的管路压力波动，在设备长期运行过程中，管路接头松动的概率更低，维护时的拆装也更为便捷，不需要拆解多段关联管路即可完成单路部件的更换。建模过程中需要重点校核弯管处的壁厚均匀性，尤其是环形弯段的内侧与外侧壁厚差，需要控制在材料允许的范围内，保证管路的承压能力满足设计要求，同时直段与弯段的配合面需要设置合理的定位结构，避免装配时出现角度偏移，导致管路对接错位。
