东风四腿卡车卧式椭圆燃油储油箱结构

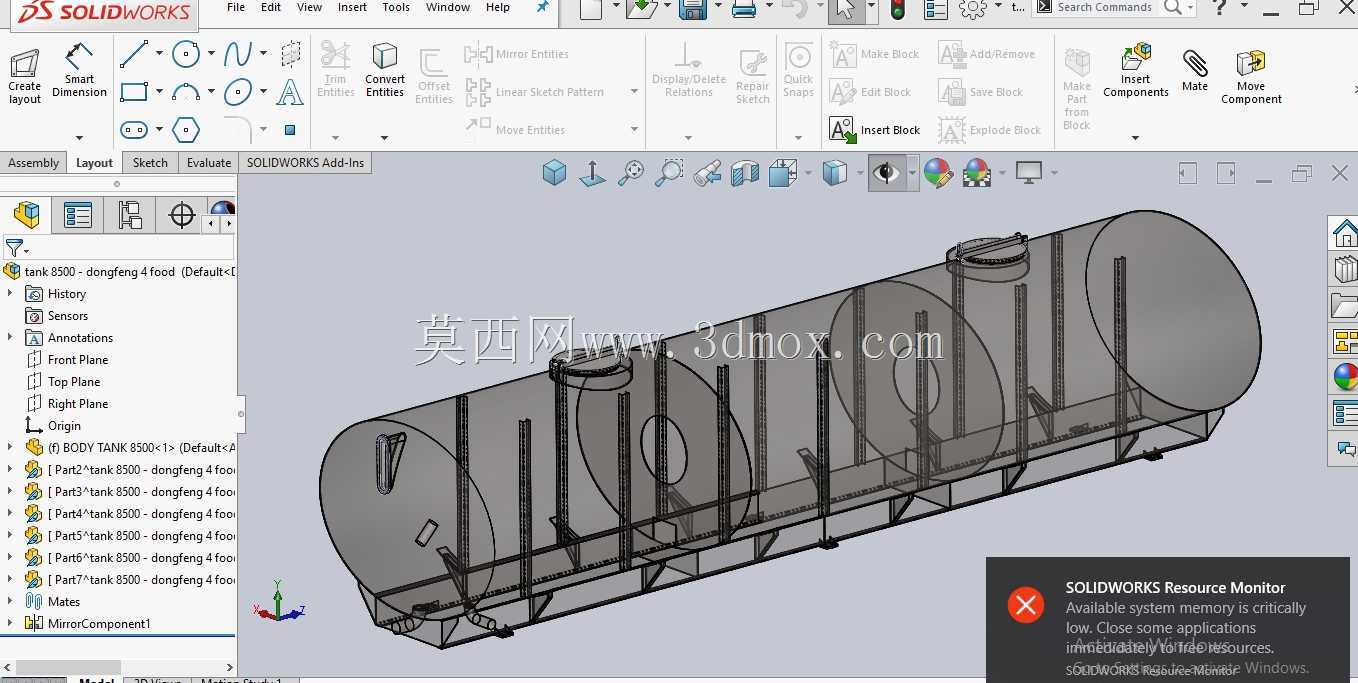

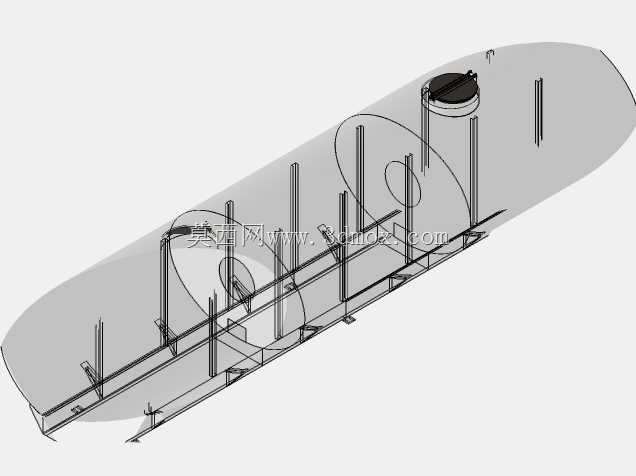

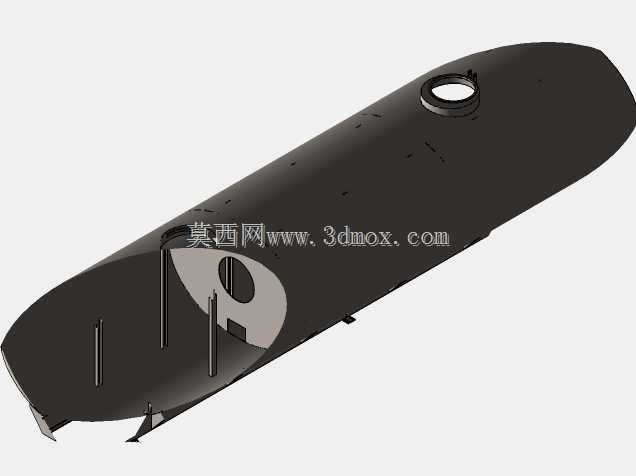

　　商用车燃油供给系统中，油箱作为核心储油部件，其结构合理性直接影响整车续航表现、行驶稳定性与空间利用率，这款适配东风四腿卡车的椭圆截面油箱，正是针对重载商用车型的底盘布局特性完成的结构设计。区别于常规圆形油箱的径向尺寸冗余、方形油箱的应力集中缺陷，椭圆截面的选型充分考量了卡车底盘车架内侧的安装空间边界，长轴沿车架横向布置时，可在不超出车架两侧外廓限界的前提下最大化容积，短轴方向的垂直高度控制，能有效规避与底盘传动轴、悬挂杆件、制动管路的运动干涉，同时降低整车质心高度，减少重载行驶过程中燃油晃动带来的侧倾力矩影响。从内部结构来看，油箱腔体内沿长轴方向等距布置多道防浪隔板，隔板上开设错落排布的通油孔与通气缺口，车辆在加减速、坡道行驶、

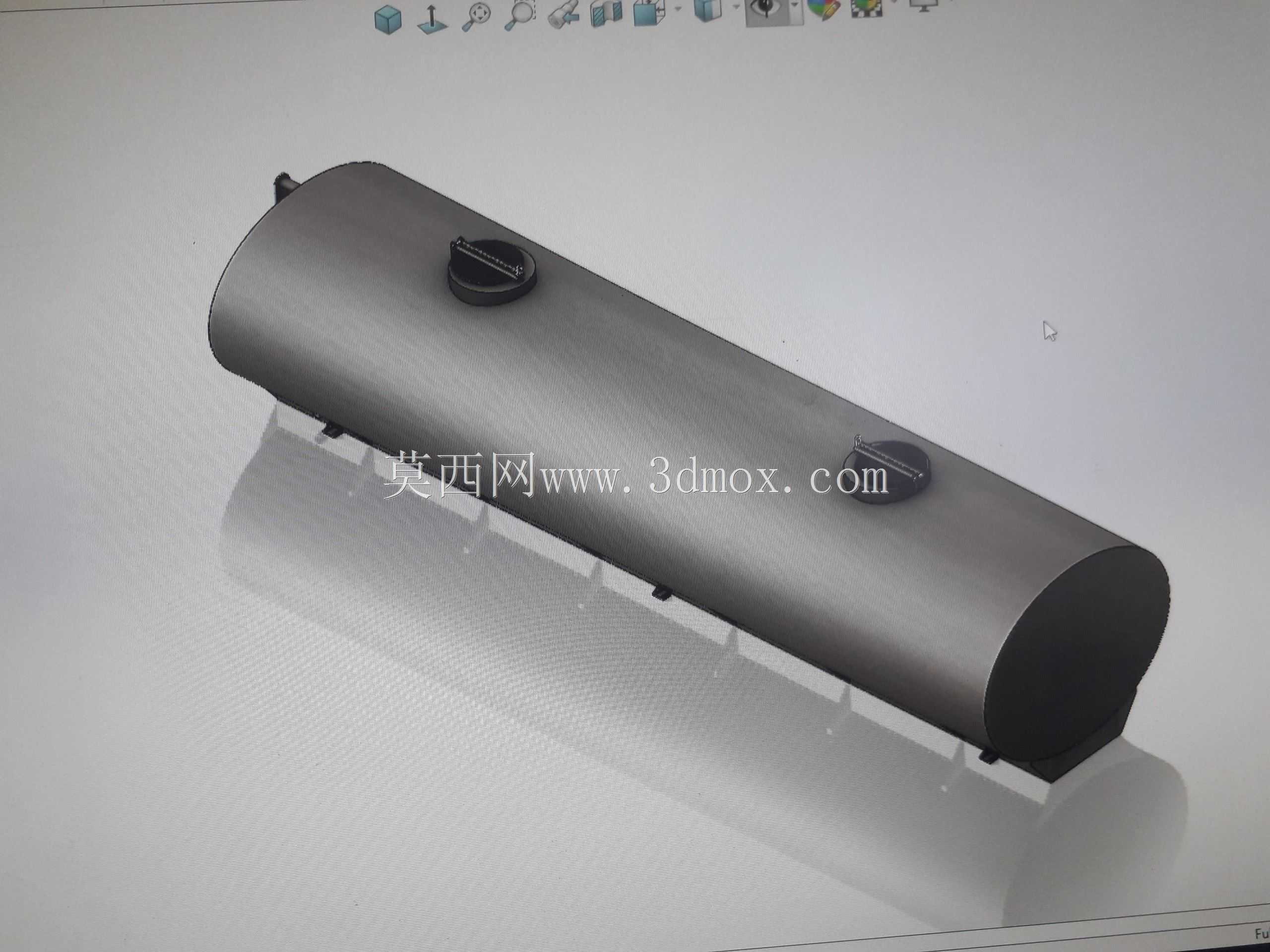

　　颠簸路面通行时，隔板可大幅削弱燃油的惯性涌动，避免燃油瞬间偏移导致的供油不稳，同时隔板与箱体内壁的焊接连接，可作为内部加强筋提升箱体整体刚性，降低薄壁板材在承压、振动工况下的形变概率。箱体顶部设置的两个加注口与通气组件，分别适配不同轴距车型的加油管布置需求，可根据整车装配位置灵活选择加注侧，无需额外更改箱体主体结构；底部设置的排污口位于椭圆截面最低点，可完全沉积燃油中的杂质与水分，方便日常维护时排空沉积物，避免杂质进入供油管路造成滤清器堵塞、喷油嘴磨损。安装支座采用与箱体底部弧度完全贴合的鞍式结构，沿箱体长度方向均匀分布，支座上预留的螺栓安装孔位匹配东风卡车底盘车架的标准安装孔距，装配时可直接通过U型螺栓与车架纵梁固定，

　　无需额外打孔改制，支座与箱体之间预留的缓冲垫安装槽，可加装橡胶缓冲垫隔绝行驶过程中的底盘振动传递，避免长期振动导致的焊缝开裂。箱体两端的椭圆端盖采用翻边压合后满焊的工艺结构，端盖内侧的圆弧过渡可分散内部燃油压力，避免直角连接处的应力集中，同时端盖上预留的油量传感器安装位、回油口接口，均匹配商用车通用供油组件的安装尺寸，可直接适配主流车型的燃油管路与传感器选型，无需额外设计转接结构。在实际工况适配中，这款椭圆油箱的容积设定充分匹配东风四腿卡车的重载续航需求，可满足长途干线运输场景下的单次加油续航里程要求，减少中途加油频次提升运输效率，同时椭圆截面的抗形变能力优于同容积方形油箱，在车辆发生轻微侧面剐蹭时，圆弧面可分散冲击力，降低箱体破损漏油的风险。
