立式双腔承压输送管道结构设计

　　这款立式双腔承压管路结构，主要面向洁净流体、低压气体的竖向分区输送场景，常见于实验室流体分配系统、小型生产工位的介质竖向供给单元，也可适配小型洁净设备内部的管路集成布局，解决单管路竖向输送时无法同步分隔两种介质、占用横向安装空间过大的问题。从实际使用场景来看，这类竖向管路多安装在设备侧边、墙体预留的窄幅安装槽内，不需要额外占用操作面的横向空间，双腔独立分隔的结构可以同步输送两种互不干扰的介质，比如一路输送洁净压缩空气、一路输送工艺冷却水，或是在小型水处理单元里分别输送进液与出液流体，避免多根独立管路并排安装带来的排布杂乱、固定点过多、安装对齐难度大的问题。设计过程中优先考虑了窄空间安装的适配性，整体采用窄长立式布局，

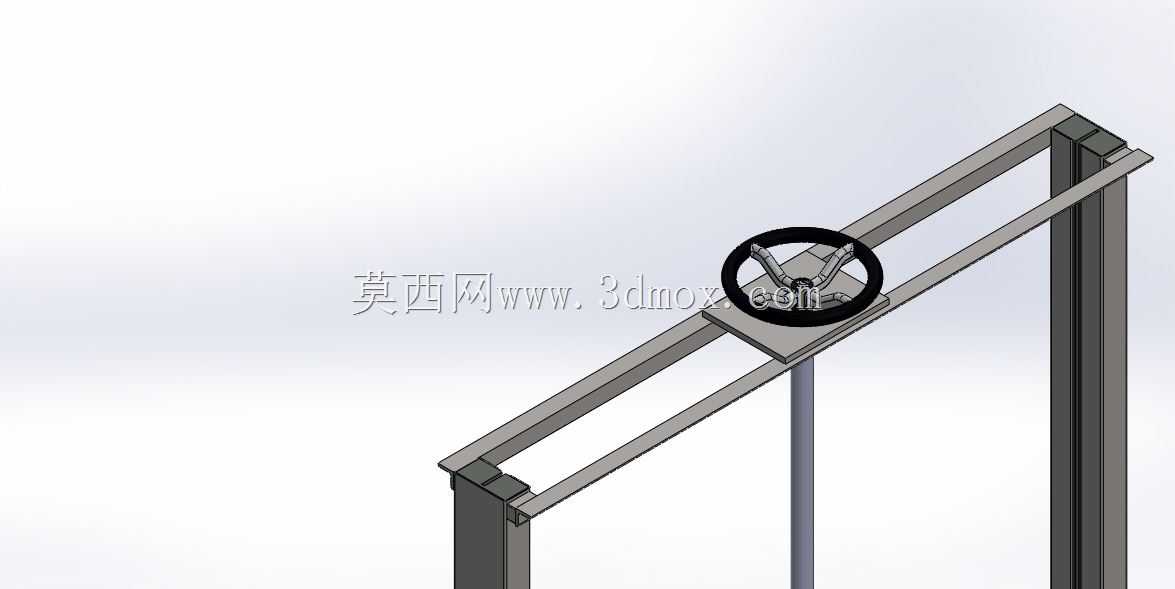

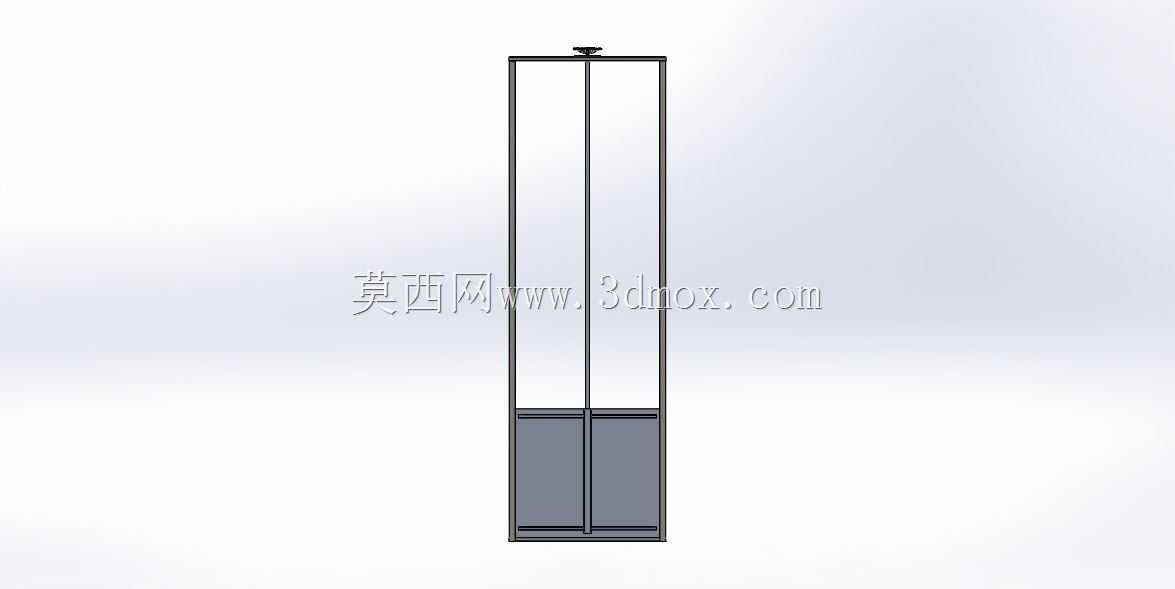

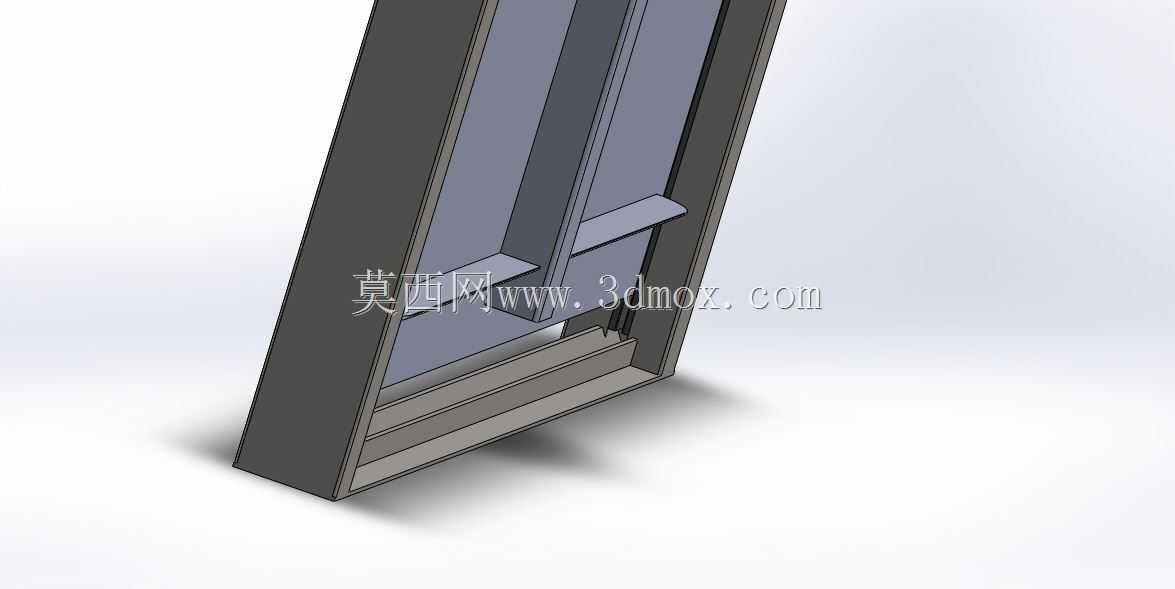

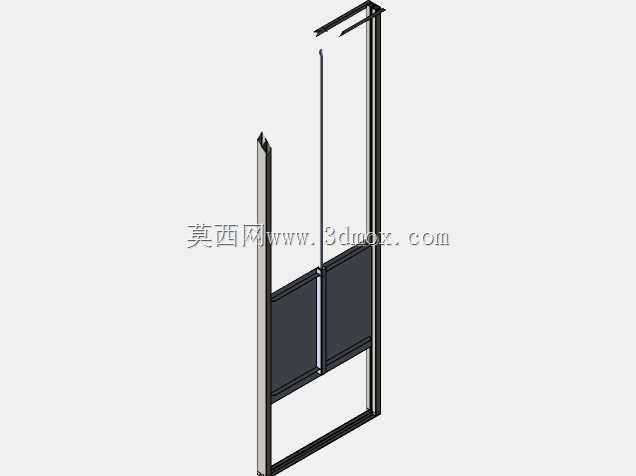

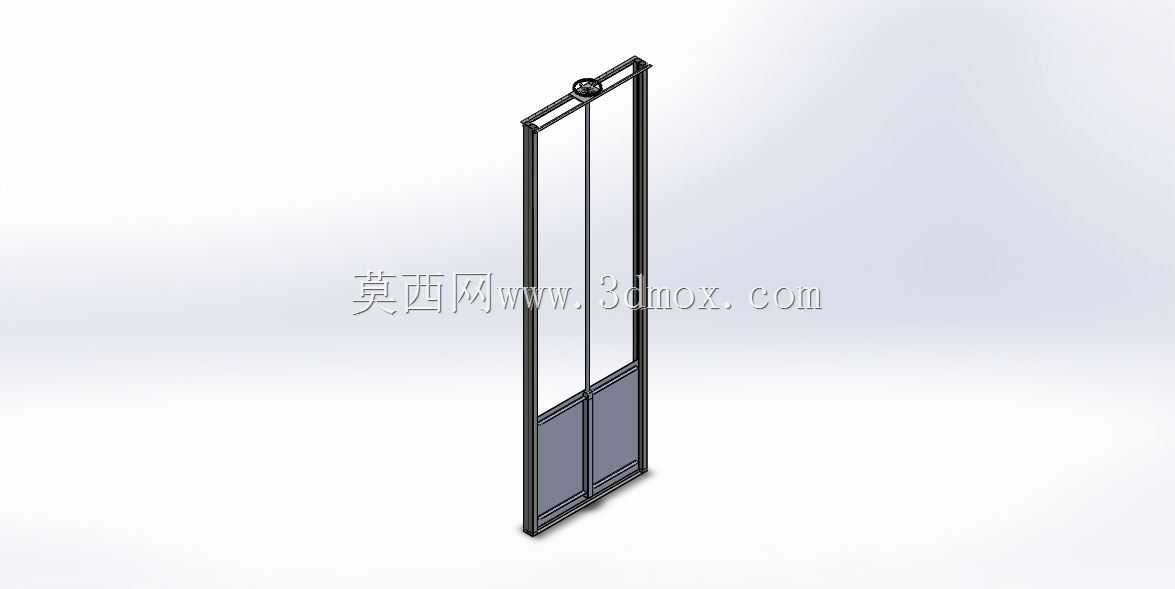

　　外框采用一体式型材折弯成型的框架结构，作为双腔管路的外部防护与安装承载基体，框架上下端预留了标准法兰对接位，不需要额外焊接转接件就可以直接和横向布设的主管道对接，安装时只需要固定上下两个对接点位，中间不需要额外增设支撑固定件，大幅降低现场安装的对齐工作量。双腔管路的分隔采用等容对称设计，两个独立流道的通径保持一致，流道内壁做了圆弧过渡处理，避免介质输送过程中出现直角位的介质滞留、杂质堆积问题，顶部设置的集成式控制阀组可以同步控制两个流道的通断，也可以根据实际使用需求单独更换为单路控制的阀件，预留的阀件安装位符合通用管路阀件的安装尺寸标准，不需要二次加工就可以适配不同规格的手动阀、电磁阀。从安装边界来看，

　　整体结构的横向宽度控制在窄幅尺寸内，厚度方向的突出量极小，安装后不会突出安装面过多，避免对周边的操作空间、设备维护空间造成挤占，框架侧边预留的隐藏式固定槽，可以直接用标准卡箍嵌入槽内完成与安装基面的固定，不需要在框架表面打孔破坏防护层，也避免了打孔位置出现锈蚀、应力集中的问题。结构设计时充分考虑了承压能力的冗余，外框架与内部流道的壁厚经过受力校核，能够稳定承受常规工况下的介质压力，不会出现长期承压后的形变问题，流道与外框架之间预留了微小的缓冲间隙，避免介质温度变化带来的热胀冷缩导致结构应力过大，同时这个间隙也可以根据使用需求填充保温层，适配需要温度控制的介质输送场景，比如输送恒温流体时可以在间隙内填充保温棉，减少介质输送过程中的温度损耗。
