斜置操作舱立式圆柱加工工位设备结构

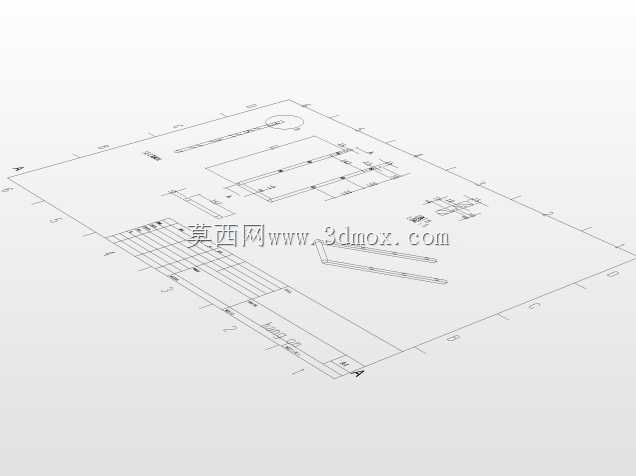

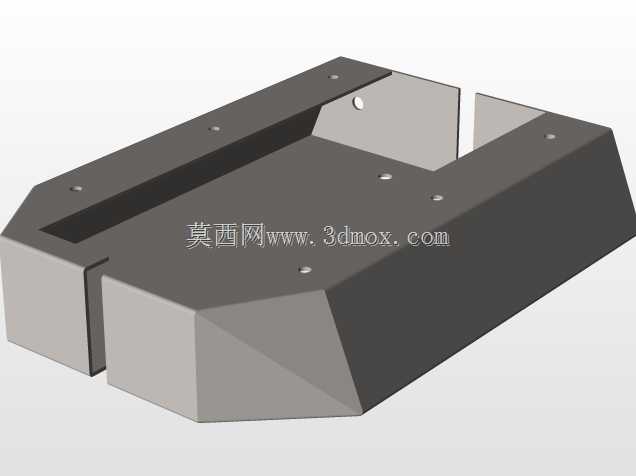

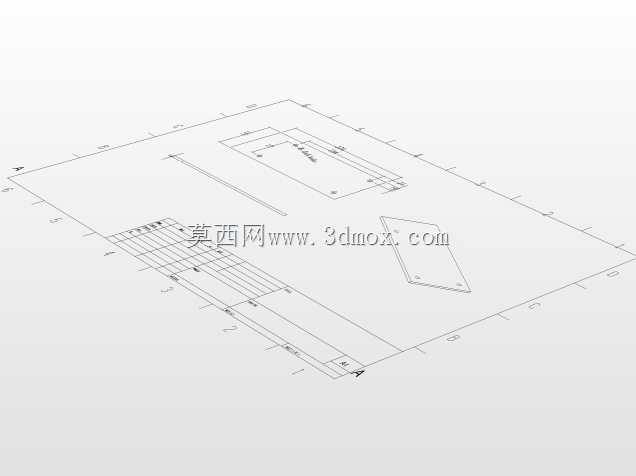

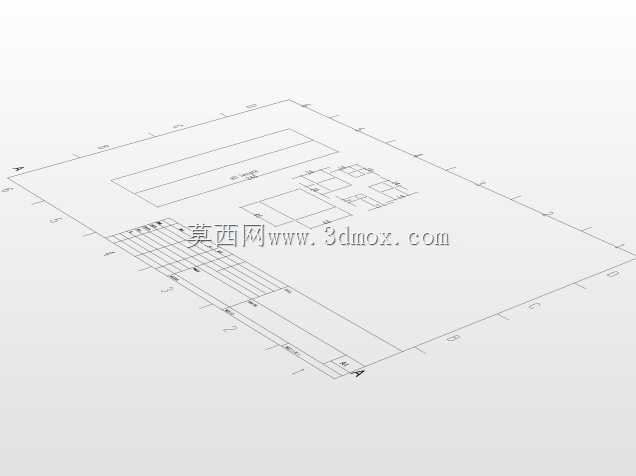

　　这套设备结构的设计出发点，是面向小型精密零部件的序间加工与检测工位需求，适配车间内零散工序的集中作业场景，可直接嵌入现有生产线的工序断点位置，无需对原有产线布局做大规模改动。从结构布局来看，设备采用下置承载基座加斜置操作舱的组合形式，底部的金属框架采用矩形钢管拼焊而成，框架底部预留了标准脚轮安装孔位与调平地脚的固定螺纹，既可以满足工位临时移位的转场需求，也能在固定安装时通过调平地脚抵消地面平整度误差，保证设备运行时的结构稳定性。基座台面采用整块冷轧钢板铣削加工，平面度控制在0.1mm每米范围内，台面上预留了多组T型槽与螺纹安装孔，可根据不同工序需求加装夹具、检测探头或者小型加工执行组件，

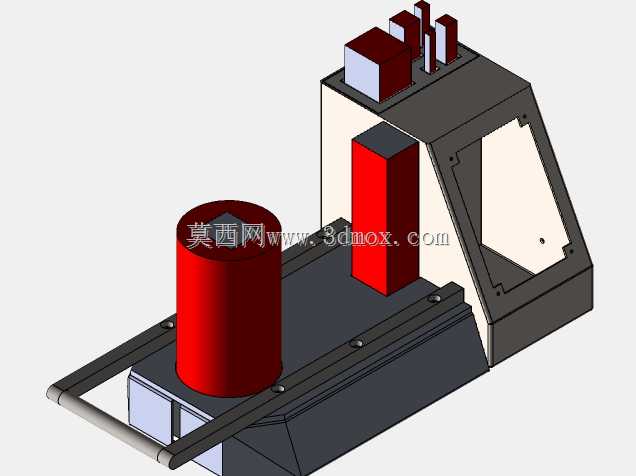

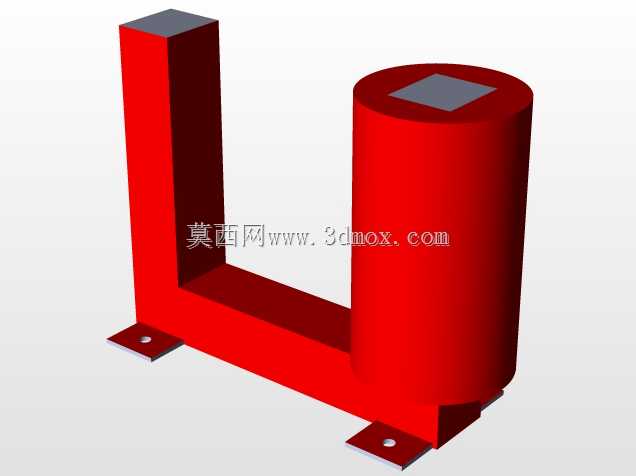

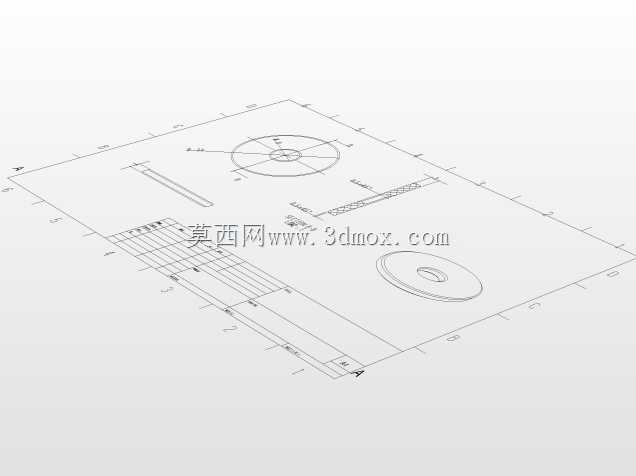

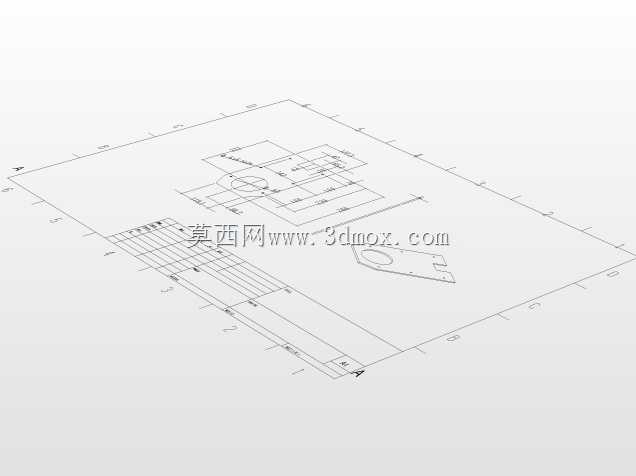

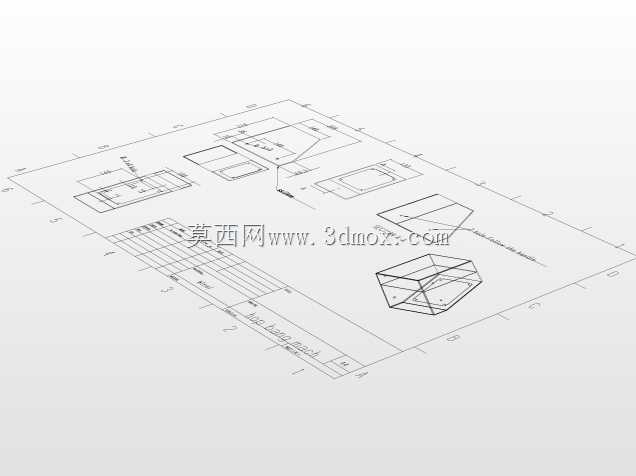

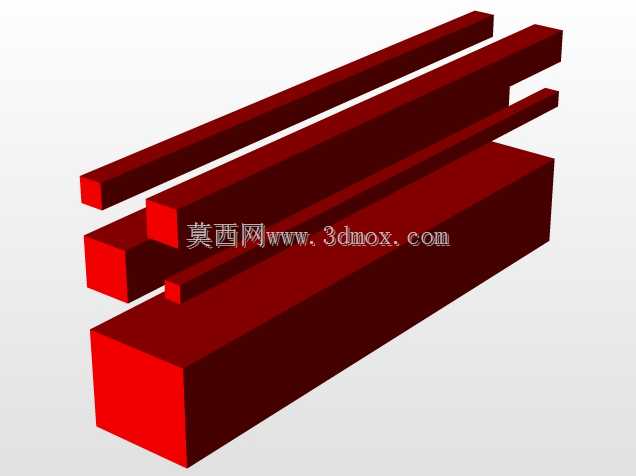

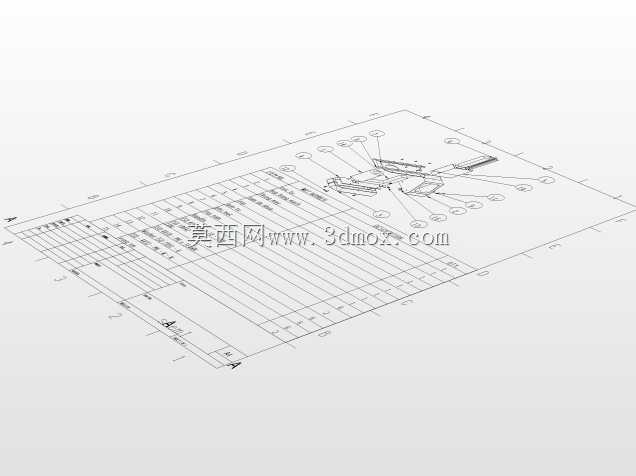

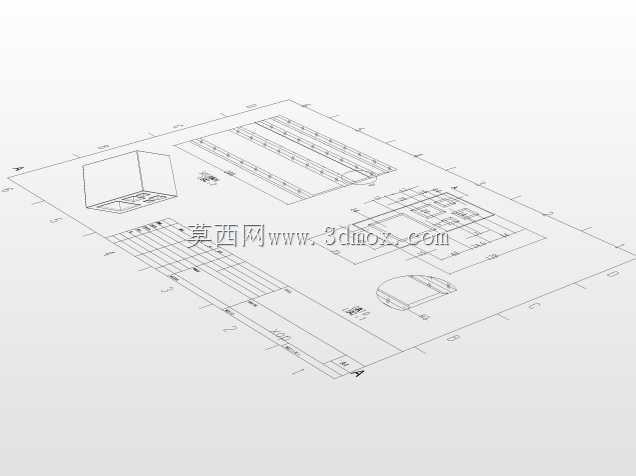

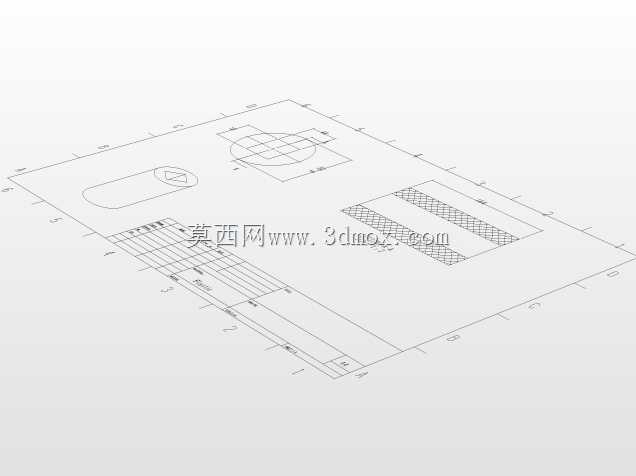

　　图中立式红色圆柱结构为工位的核心执行单元安装位，可根据工序需求换装打磨主轴、点胶阀或者压装执行头，圆柱安装座与台面之间设置了定位销与锁紧螺栓，换装时可快速定位，无需反复校准同轴度。斜置的操作舱采用倾斜15度的人机工程设计，舱体正面预留了透明防护板安装槽，作业人员可在不打开舱门的情况下观察内部加工状态，舱体内部的安装板预留了电气元件的安装导轨位，可直接固定继电器、接线端子与控制模块，舱体顶部的凸起结构为走线槽与散热风道预留空间，电气布线可从舱体内部直接走至基座下方的走线腔，避免线缆外露造成的安全隐患。设备后侧的红色立式安装座为辅助功能模块的安装位，可加装料仓、废料收集装置或者辅助定位机构，与主执行单元形成工序配合。从安装边界来看，

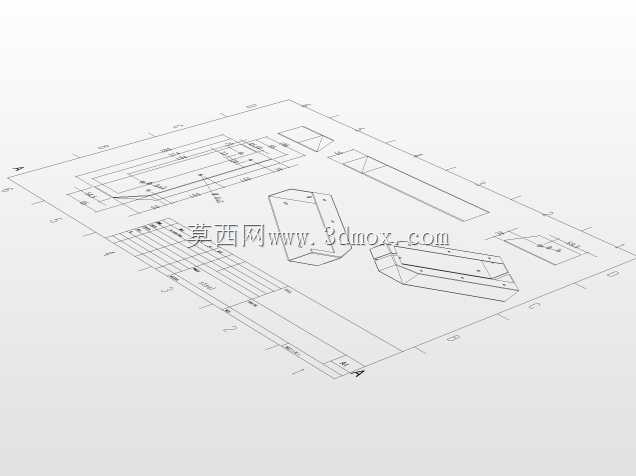

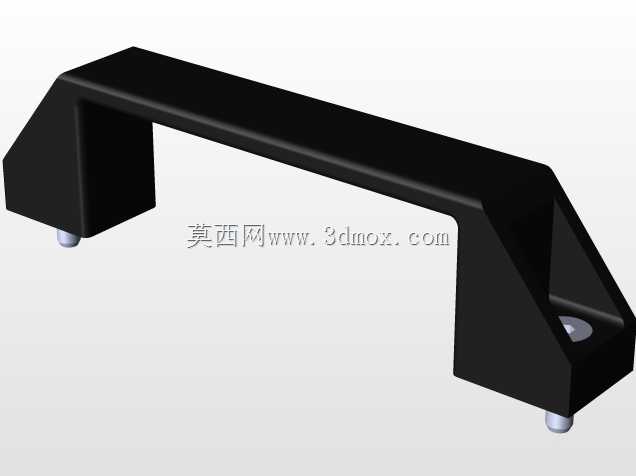

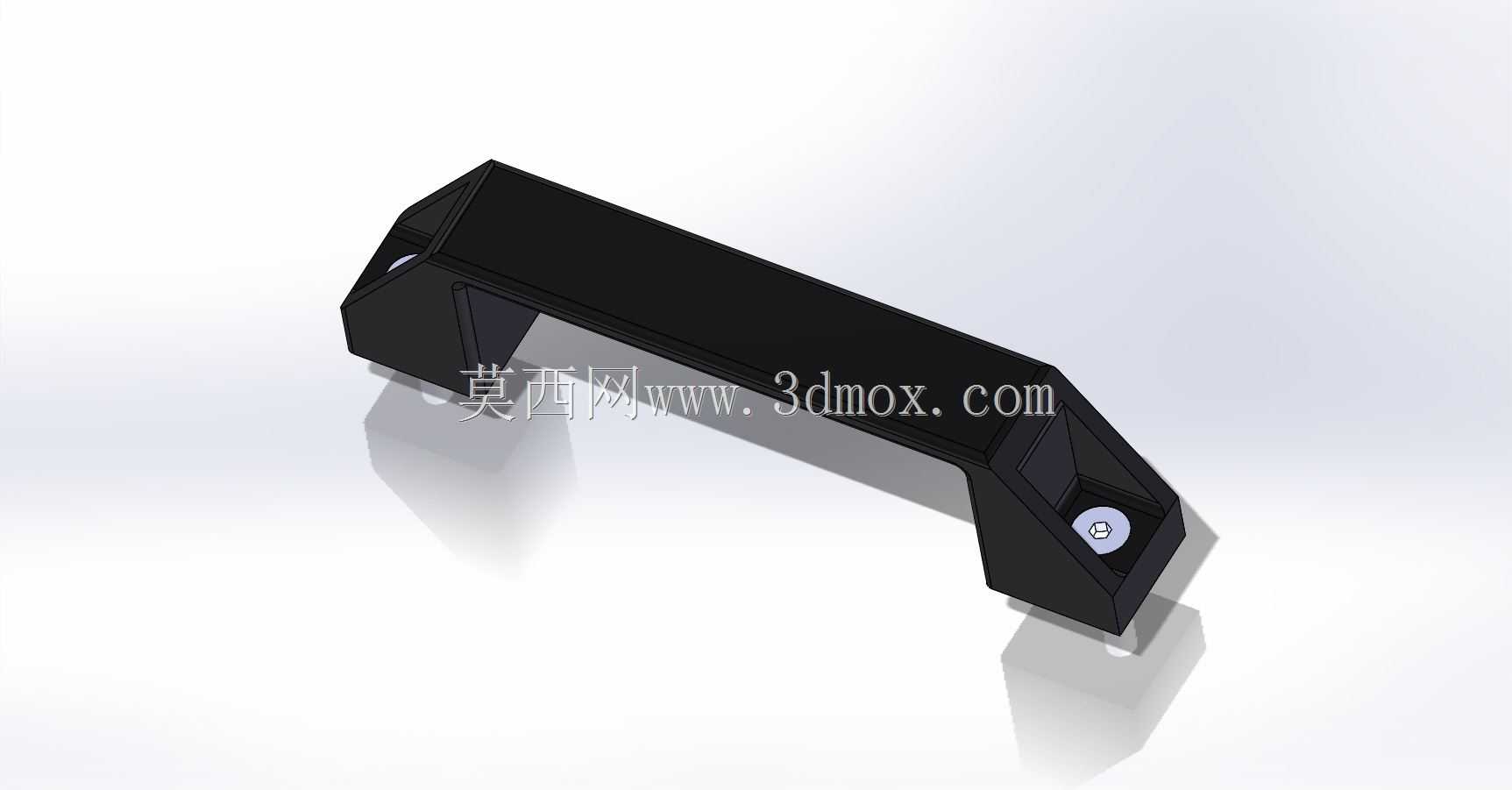

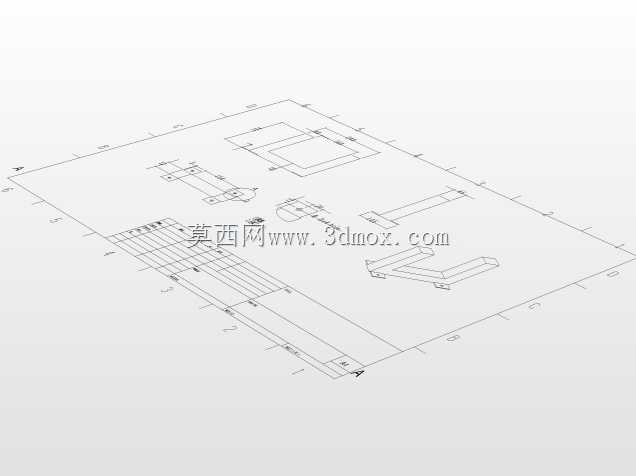

　　设备整体占地宽度控制在800mm以内，深度不超过1200mm，操作面高度距离地面900mm，符合成年作业人员站立操作的舒适高度，设备后侧预留了100mm的散热与维护空间，侧面预留了电气接口与气路接口的安装位，可快速对接车间的压缩空气管路与供电线路。整套结构的钣金外壳采用折弯焊接工艺，拼接处做了圆角过渡处理，避免锐边划伤作业人员，外壳表面预留了设备铭牌与安全警示标识的粘贴位置，符合车间设备的安全规范要求。在结构强度校核阶段，基座框架做了满焊处理并经过时效去应力，可承受最大50kg的工位载荷，执行单元安装位的垂直度公差控制在0.05mm以内，保证加工或检测动作的精度稳定性。
