立式常压储料罐体三维结构设计

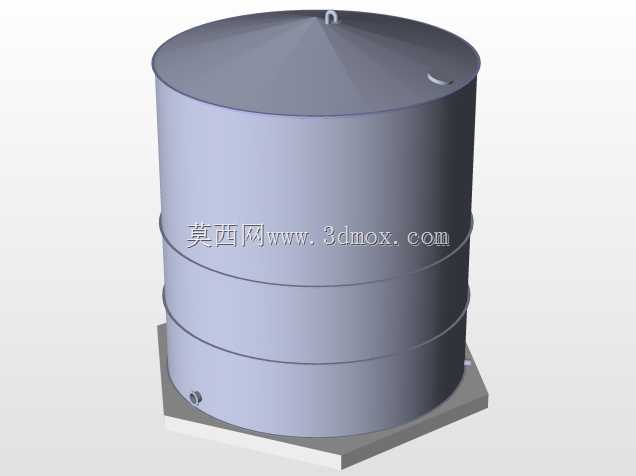

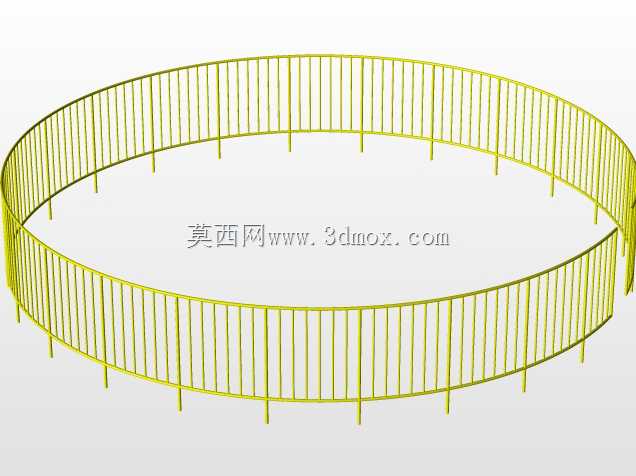

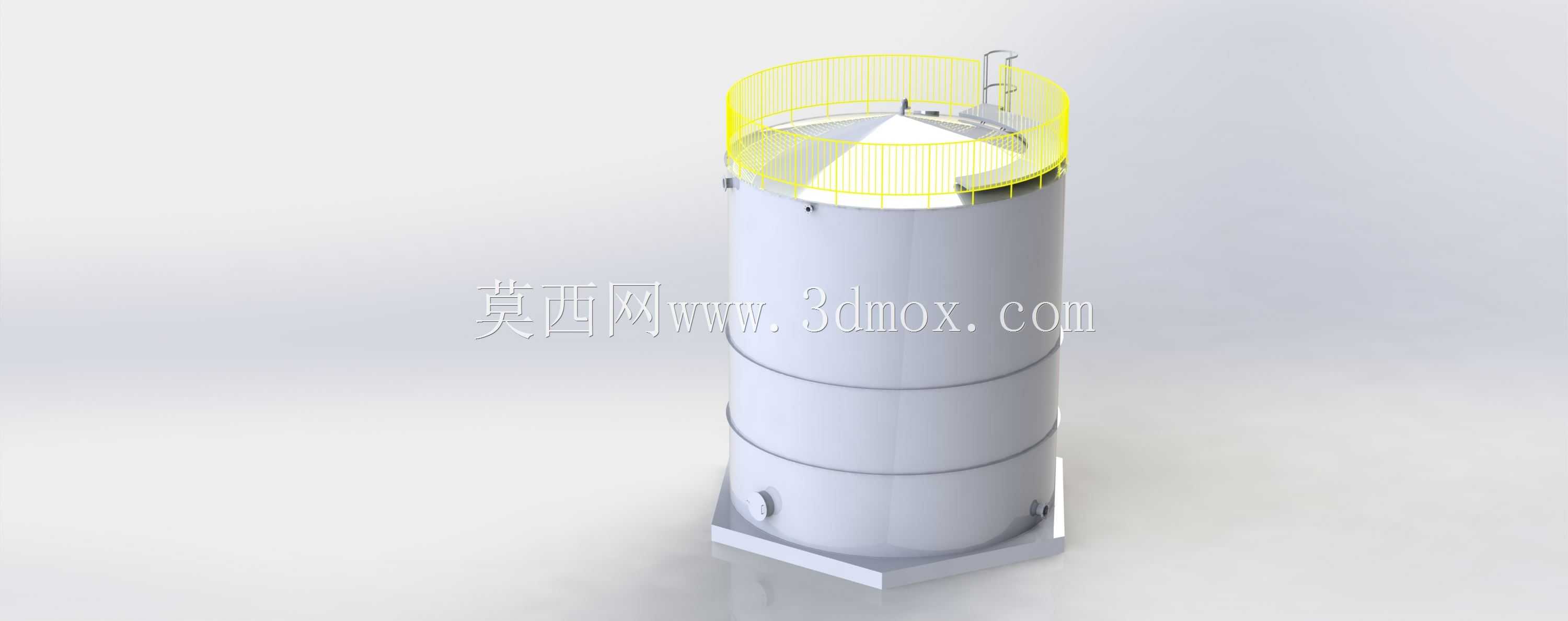

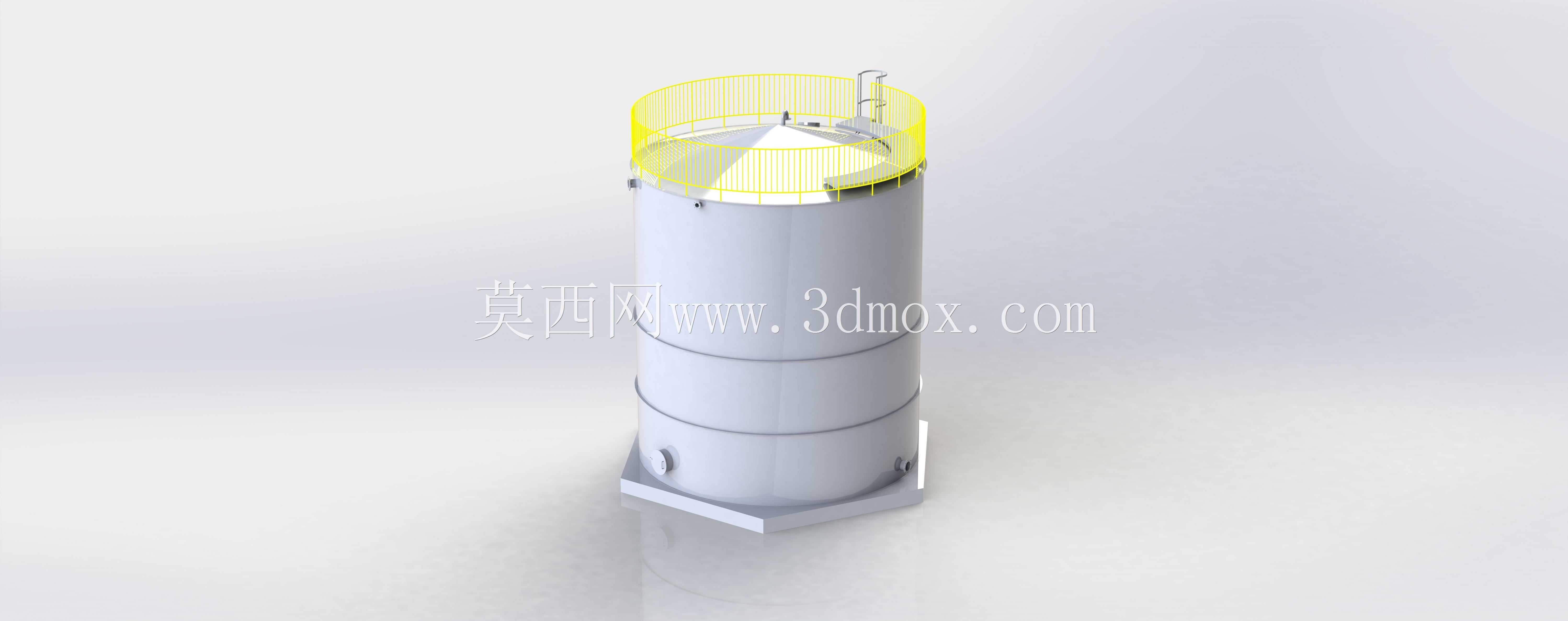

　　这款立式储料罐体的结构设计，首先围绕化工、环保、食品加工等行业的常压物料存储场景展开，日常可用于存储液态原料、中间反应产物、水处理工艺介质等，适配厂区室内外固定安装的长期存储需求，区别于移动式承压容器，整体结构以稳定静置存储为核心设计目标。从结构布局来看，罐体采用三段式筒节拼接的立式结构，底部设置六边形承托底座，相比圆形支座能更好分散满载状态下的罐体自重与物料载荷，安装时可直接通过地脚螺栓与混凝土基础固定，安装边界预留了底座周边300mm的操作检修空间，避免后期维护时操作空间不足。顶部设置带安全护栏的操作平台，配套直爬梯连通地面与平台区域，护栏高度符合常压容器操作防护的常规要求，平台区域预留了人孔、进料口、呼吸阀的安装位置，

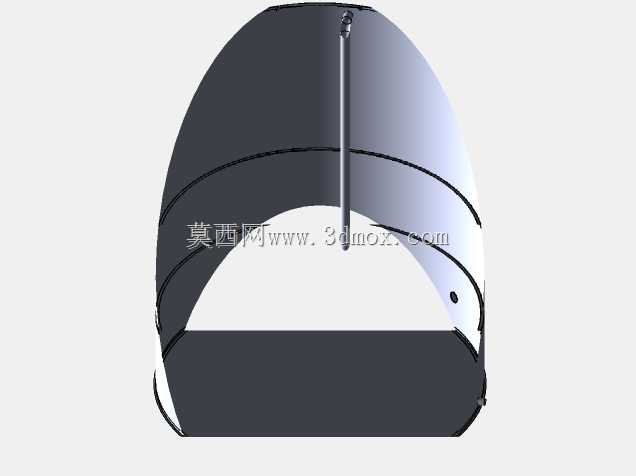

　　可根据实际存储物料的特性适配不同的管口配置，筒身下部设置出料口与液位检测接口，满足物料输出与液位实时监测的功能需求。设计过程中优先考虑了罐体的加工工艺性，筒节采用等壁厚卷制焊接结构，减少异形曲面的加工难度，降低生产制造环节的成本与加工误差，各段筒节的连接焊缝位置避开了应力集中区域，同时预留了焊缝检测的操作空间。顶部的锥顶结构采用小坡度设计，既可以避免顶部积灰积液，也能减少罐体顶部的风阻载荷，适配户外安装的抗风需求。罐体整体的外形比例控制在高径比3:1左右，既保证了足够的存储容积，也避免高径比过大导致的罐体稳定性不足问题，满载状态下的重心位置控制在罐体总高度的三分之一以下，配合底部的扩展式底座，可抵御常规厂区的风载与轻微地震载荷。

　　筒身外部设置的环形加强筋，可在不增加壁厚的前提下提升筒身的结构刚度，避免满载时筒身出现鼓胀变形，同时加强筋的位置也可作为外部保温层的固定支撑点，适配需要保温存储的物料工况。爬梯与护栏采用模块化设计，可在厂内预制后现场与罐体焊接装配，减少现场安装的工作量，爬梯踏步采用防滑结构，避免雨天或运维人员带水操作时出现滑倒风险。
