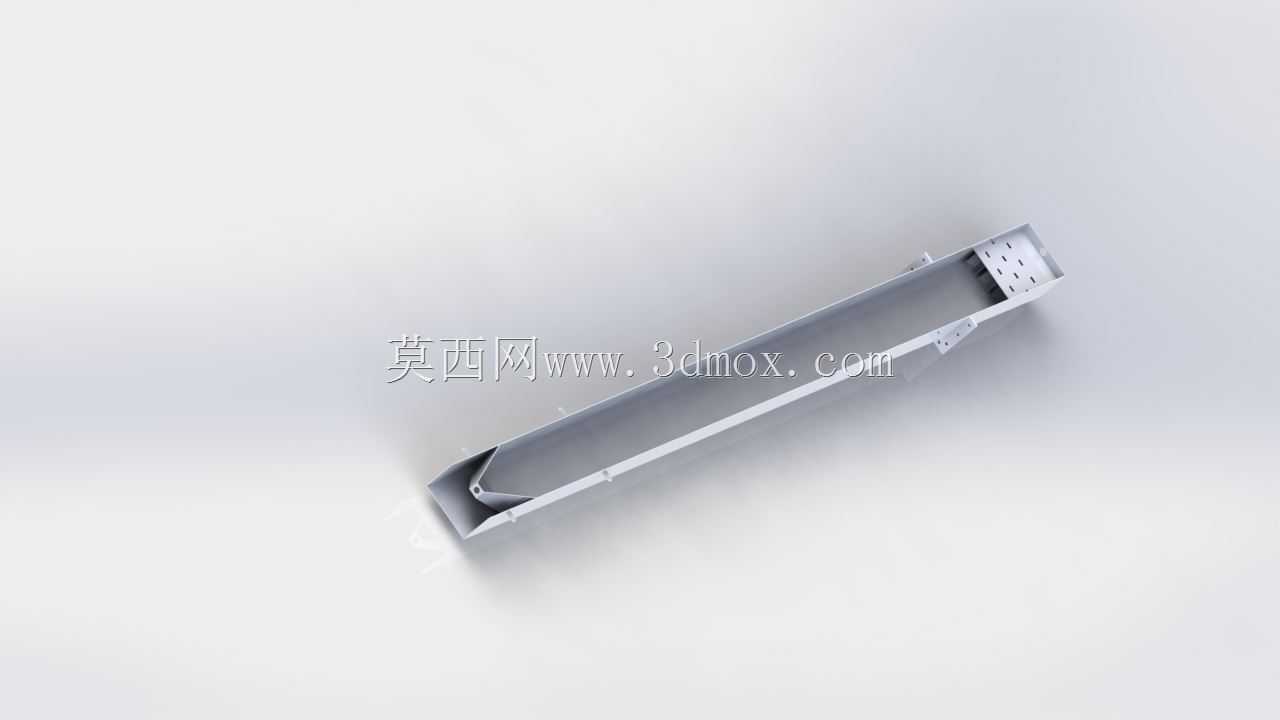

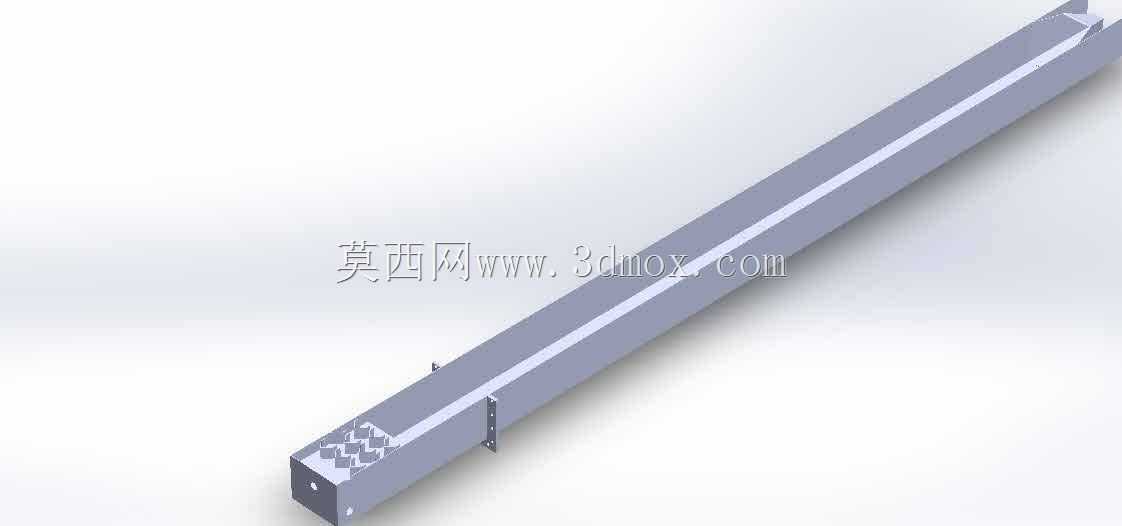

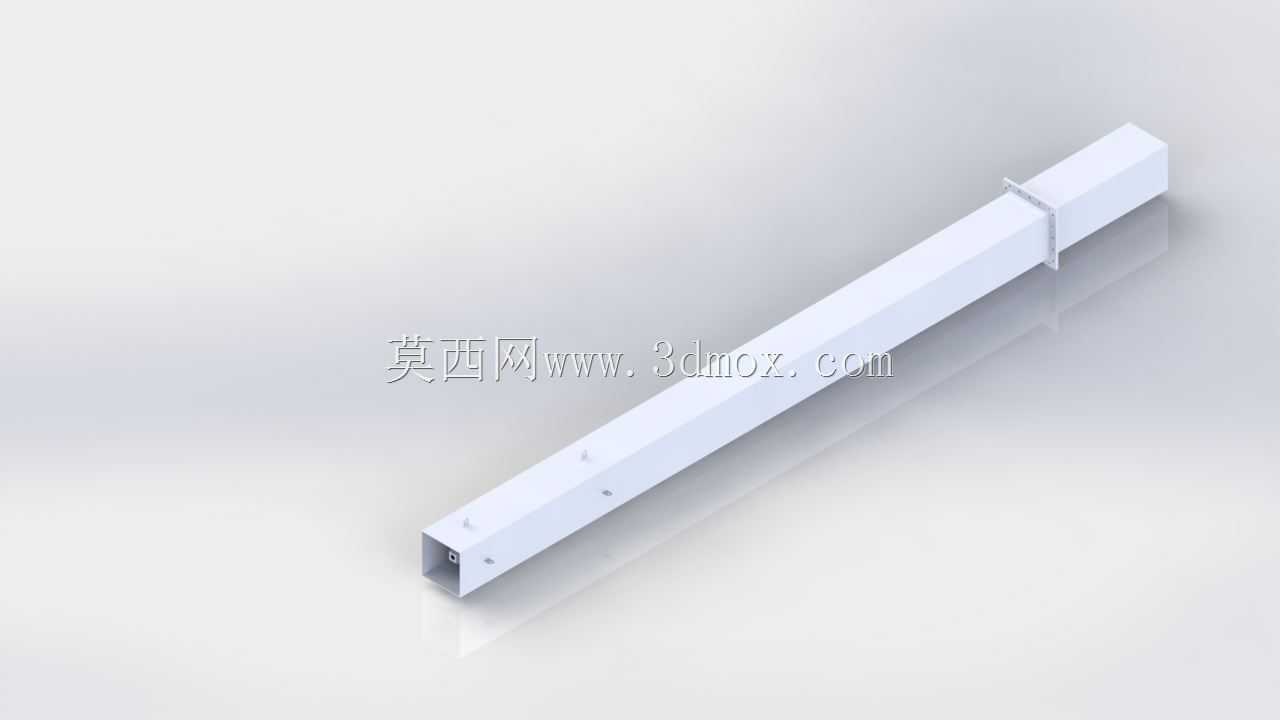

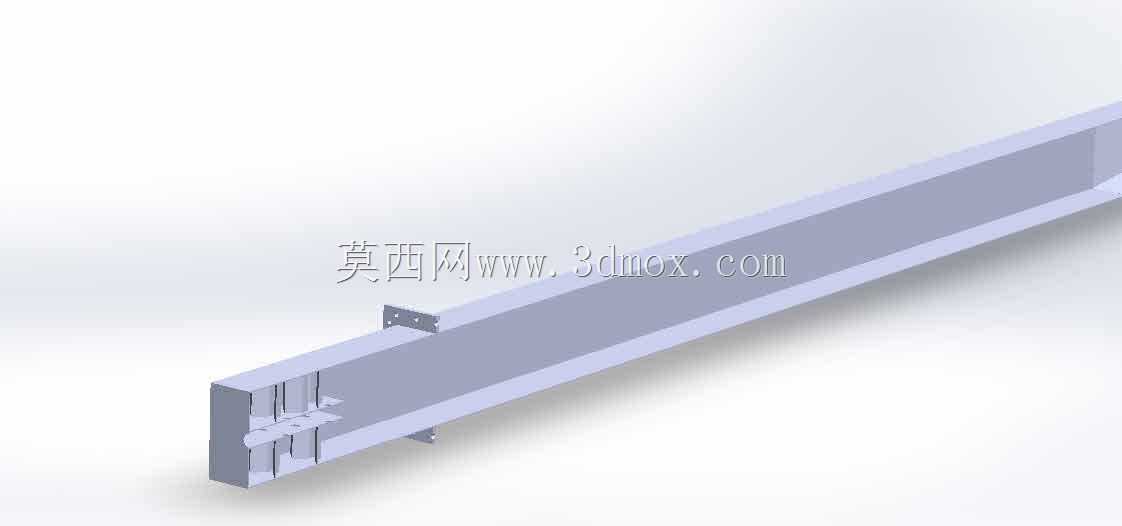

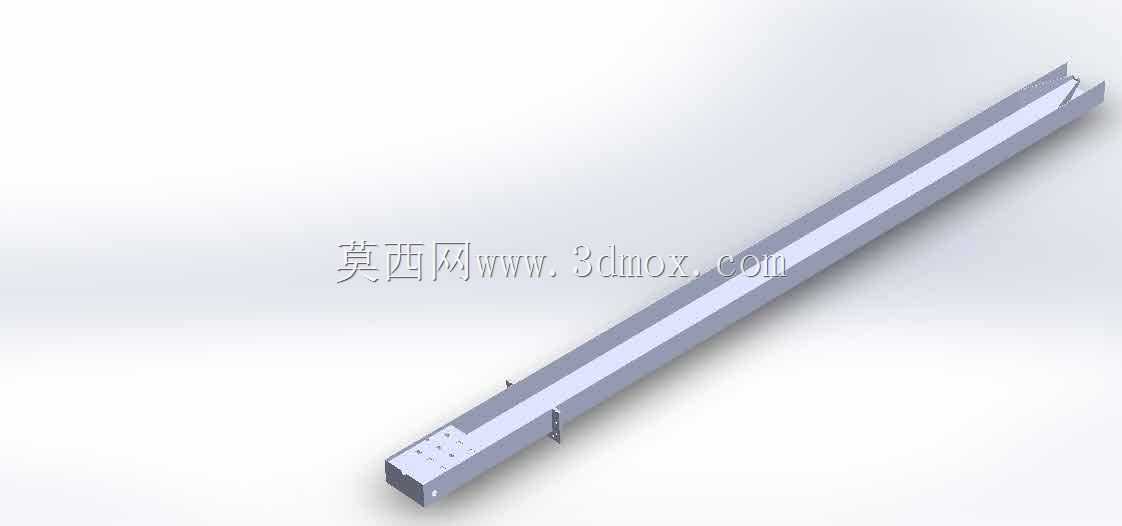

长条形UASB厌氧反应储槽三维结构

　　这款长条形结构的UASB储槽，主要应用在中小型污水处理站的厌氧处理工段，适配场地狭长、用地紧张的工业厂区或园区污水处理项目，承担厌氧微生物降解污水中有机污染物的核心反应空间功能，同时兼具污泥储存、三相分离前置缓冲区的作用。从结构设计逻辑来看，整体采用等截面长槽式布局，区别于传统圆柱立式UASB反应器，这种长条形结构可沿厂区围墙或闲置狭长地带布置，大幅降低对场地方正度的要求，槽体主体采用等壁厚矩形截面设计，侧壁设置多组加强筋板，避免满水运行时侧壁受静水压力产生形变，槽体一端设置进水布水组件安装位，另一端预留出水堰及三相分离器的安装接口，底部设置均匀排布的污泥排放口，可分段排泥避免局部污泥淤积。在安装边界方面，槽体长度方向预留1.

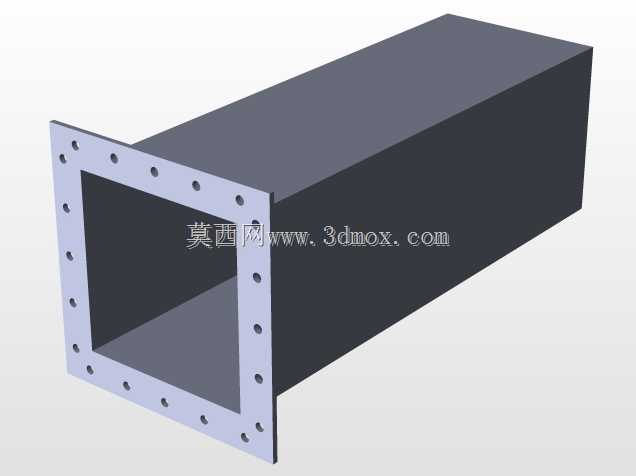

　　2米的检修操作空间，宽度方向两侧各留0.8米的管道布设空间，槽体底部设置可调式支撑脚座，可适配地面±50mm的高差，无需额外做整体混凝土找平基础，降低现场施工成本。设计过程中重点考虑了厌氧反应的流态需求，槽体内腔沿长度方向设置多组折流挡板，引导污水在槽内呈推流状态流动，避免短流、沟流等问题，保证污水与厌氧污泥的充分接触，提升有机负荷处理效率；槽体顶部设置密封盖板安装位，可配套密封罩收集厌氧反应产生的沼气，避免无组织排放，同时预留沼气导出管道接口、检修人孔及液位计安装位，满足日常运维的检测与操作需求。从结构细节来看，槽体侧壁的管道接口均采用凸缘式设计，方便现场管道法兰对接，所有转角位置均做圆弧过渡处理，避免应力集中，

　　同时减少污泥在转角位置的堆积挂壁，降低后期清掏维护的频率；槽体外部的支撑支架采用型钢焊接结构，与槽体侧壁采用断续焊连接，既保证连接强度，又避免连续焊接导致的槽体侧壁焊接变形。这类长条形UASB储槽尤其适合处理规模在500-2000立方每天的食品加工、酿造、印染等行业的有机废水处理项目，相比传统立式圆柱罐，其加工难度更低，现场拼接安装更便捷，运输过程中可分段拆解运输，适配偏远地区的道路运输限制，同时模块化的分段设计也方便后期根据处理水量的提升进行槽体延长扩容，无需整体更换设备。
