工业用方形储水水箱结构设计方案

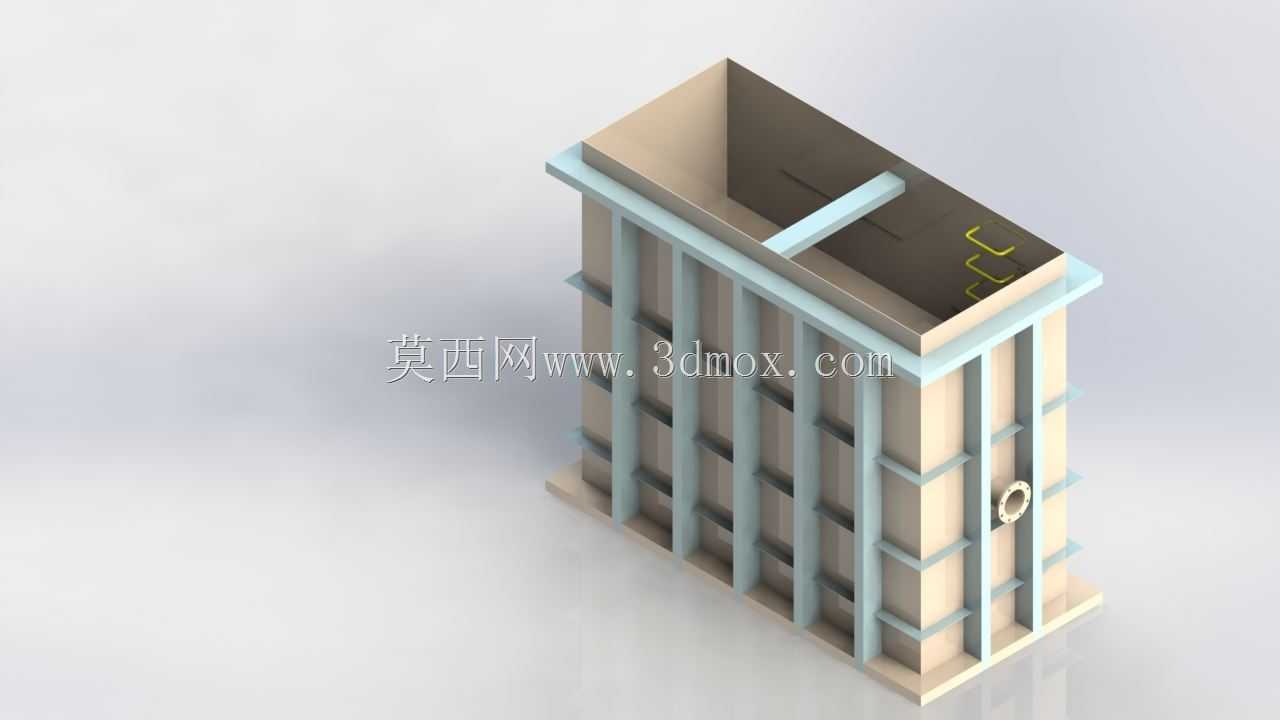

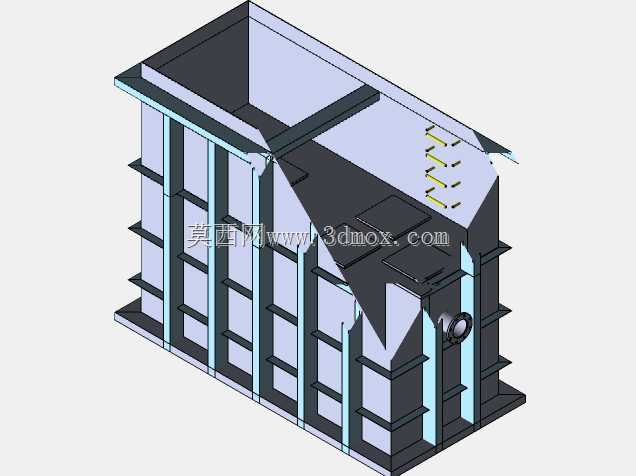

　　这款方形储水水箱的三维结构设计，主要面向工业厂区生产供水、建筑二次供水、小型水处理站储水环节的实际使用需求，区别于传统圆柱形储水罐，方形结构的核心优势在于能够充分利用边角安装空间，在同占地面积下获得更高的有效储水容积，尤其适合布置在空间规整的设备间、屋面架空层这类对占地边界有严格限制的场景。从结构设计逻辑来看，箱体采用薄壁内胆加外部加强筋的组合形式，内胆采用等壁厚板材折弯焊接成型，内部设置横向拉筋结构，抵消满水状态下箱体内壁承受的静水压力，避免长期使用过程中侧壁出现鼓胀变形；外部竖向布置的加强肋沿箱体高度方向等距排布，肋条与箱体壁面采用贴合式连接，将侧壁承受的水压均匀传导至底部安装基座，同时肋条的排布间距经过受力核算，

　　既不会因间距过大导致壁面挠度超标，也不会因排布过密造成材料浪费。箱体侧壁预留的管道接口位置经过安装场景适配，接口中心高度与常规给排水管路的安装标高匹配，现场安装时无需额外做管路变向调整，可直接对接进水、出水、溢流、排污四类功能管路。顶部采用敞口加盖的设计形式，既方便后期检修人员进入箱体内部做清洁、防腐维护，敞口结构也能平衡箱体内外气压，避免放水过程中箱内形成负压造成箱体吸瘪。从安装边界来看，该款水箱的底部设置了外翻式安装边，安装时可直接通过膨胀螺栓固定在混凝土基础平台上，不需要额外做焊接支架，安装边的宽度预留了足够的螺栓操作空间，现场施工时不需要特殊工装即可完成固定。设计过程中充分考虑了日常使用的维护需求，

　　内部拉筋的排布预留了人员通行的检修通道，不会出现内部结构遮挡导致清洁死角的问题，侧壁接口处做了加厚处理，避免管路连接时的扭力造成壁面开裂，整体结构的受力核算覆盖了满水静压、地震载荷、温度变形三类常见工况，能够满足多数常规工业及民用储水场景的使用要求。
