ZICKERT Z2000底部污泥刮除设备结构

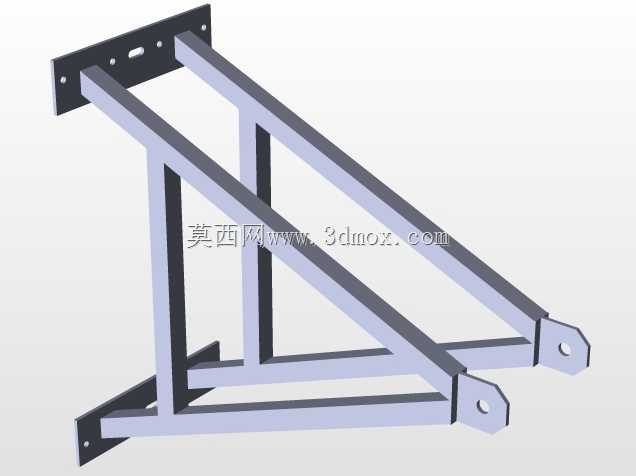

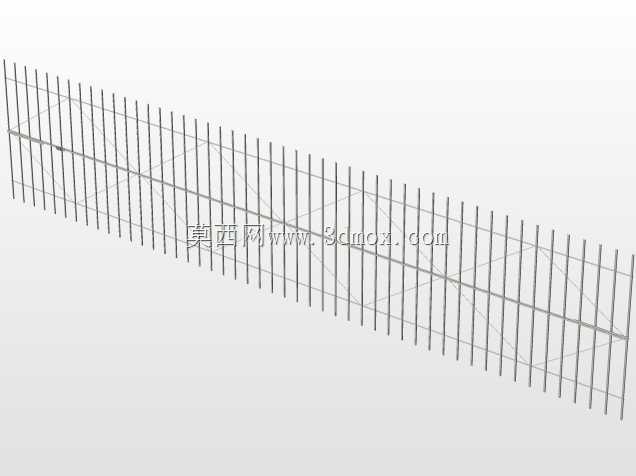

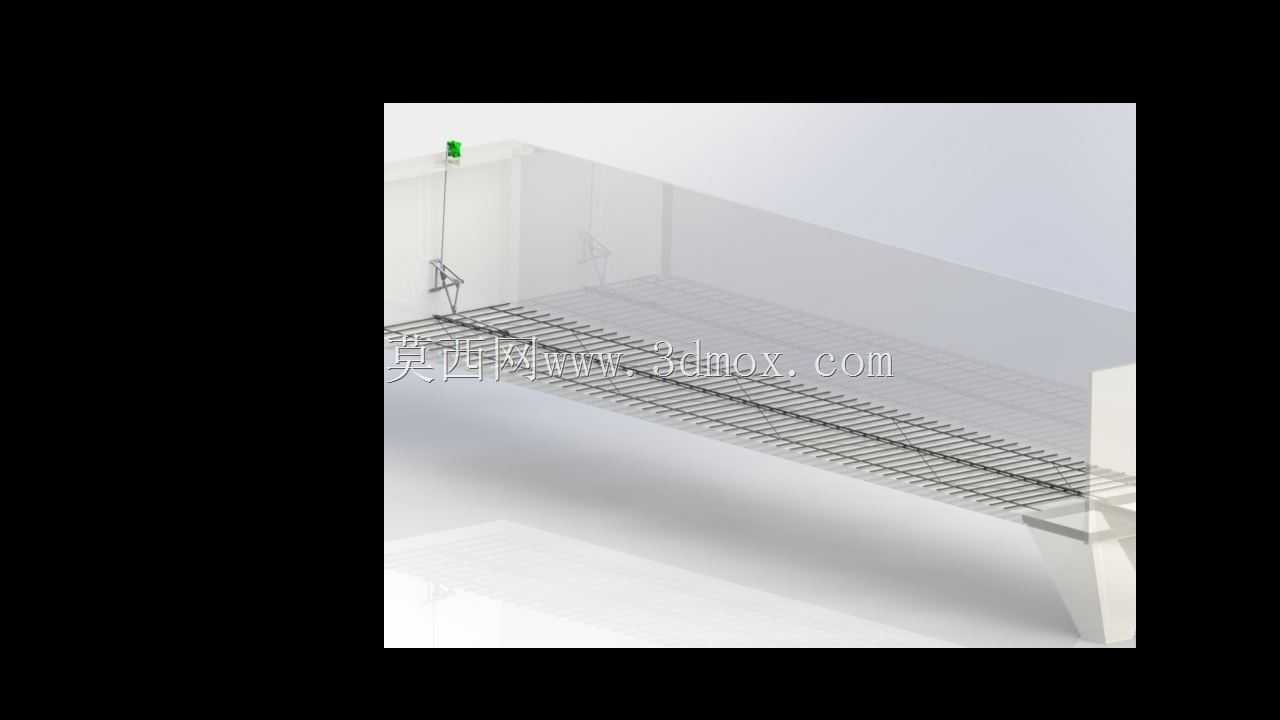

　　该设备对应市政及工业水处理环节的矩形沉淀池底泥清理工况，是链板式刮泥系统的典型落地结构，适配池长20米级的平流沉淀池安装场景，整体安装边界贴合常规矩形沉淀池的土建预留尺寸，池体两端的传动张紧端与从动端分别固定在池壁端部的预埋钢板上，无需额外搭建架空支撑结构，降低现场安装的土建改造成本。从功能实现逻辑来看，整套刮泥组件沿池底纵向布置，刮泥板通过两侧的牵引链条带动，以0.3-0.6m/min的低速沿池底导轨往复行进，将沉降在池底的有机污泥、无机沉渣逐步推送至池端的集泥槽内，避免沉渣长期堆积板结造成池容缩减、出水水质波动。设计过程中优先考虑了水下运行的可靠性，所有与污水接触的结构件均做了防腐适配，

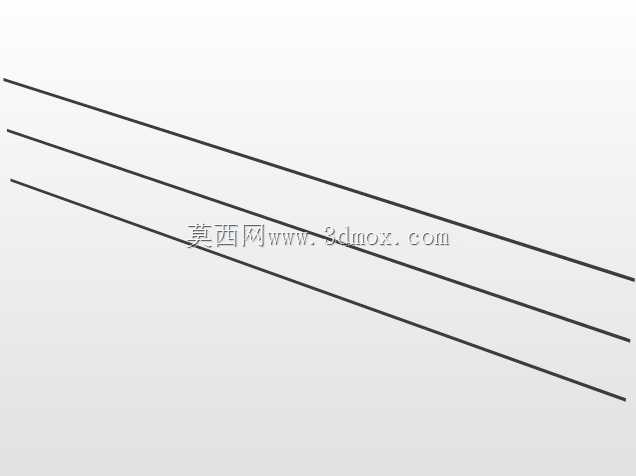

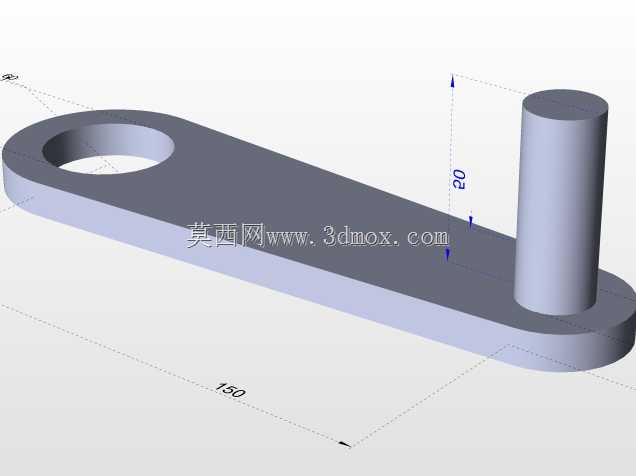

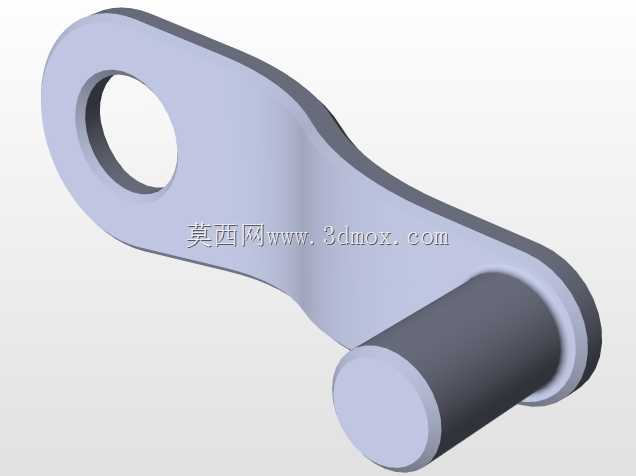

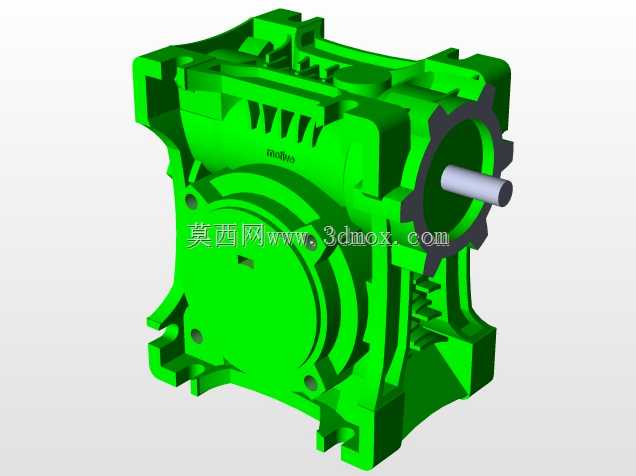

　　牵引链条采用带自润滑衬套的工程塑料与不锈钢组合结构，减少水下运行的卡滞风险，刮泥板与池底的接触间隙控制在5mm以内，既保证刮泥覆盖率，又避免刮擦池底防腐层造成结构损伤。设备上部的导轨组件沿池长方向通长布置，为返程的刮泥板提供导向支撑，避免刮泥板返程时带起已沉降的污泥，影响沉淀效果。端部的驱动单元采用低转速减速电机直连结构，输出扭矩匹配满负荷刮泥时的运行阻力，同时设置过载保护机构，当池底存在较大异物卡滞刮泥板时可自动触发停机，避免传动构件过载损坏。从建模细节来看，整套模型还原了刮泥板的倾斜角度设计，刮泥板与行进方向呈15度夹角，可在行进过程中对污泥形成导流推送作用，降低行进阻力；两侧链条的张紧机构采用可调式螺栓结构，

　　可在设备长期运行出现链条伸长时，无需排空池内水体即可完成张紧度调节，降低运维难度。池体端部的挡泥板结构与刮泥板形成配合，当刮泥板行进至集泥槽位置时，可将污泥完全刮入槽内，无残留死角。整套结构的安装标高与池底的坡度设计匹配，适配常规0.01-0.02的池底纵坡，保证刮泥过程中污泥可沿坡度自然向集泥槽方向滑移，辅助提升刮泥效率。
