立式玻璃钢复合材质化工储槽结构

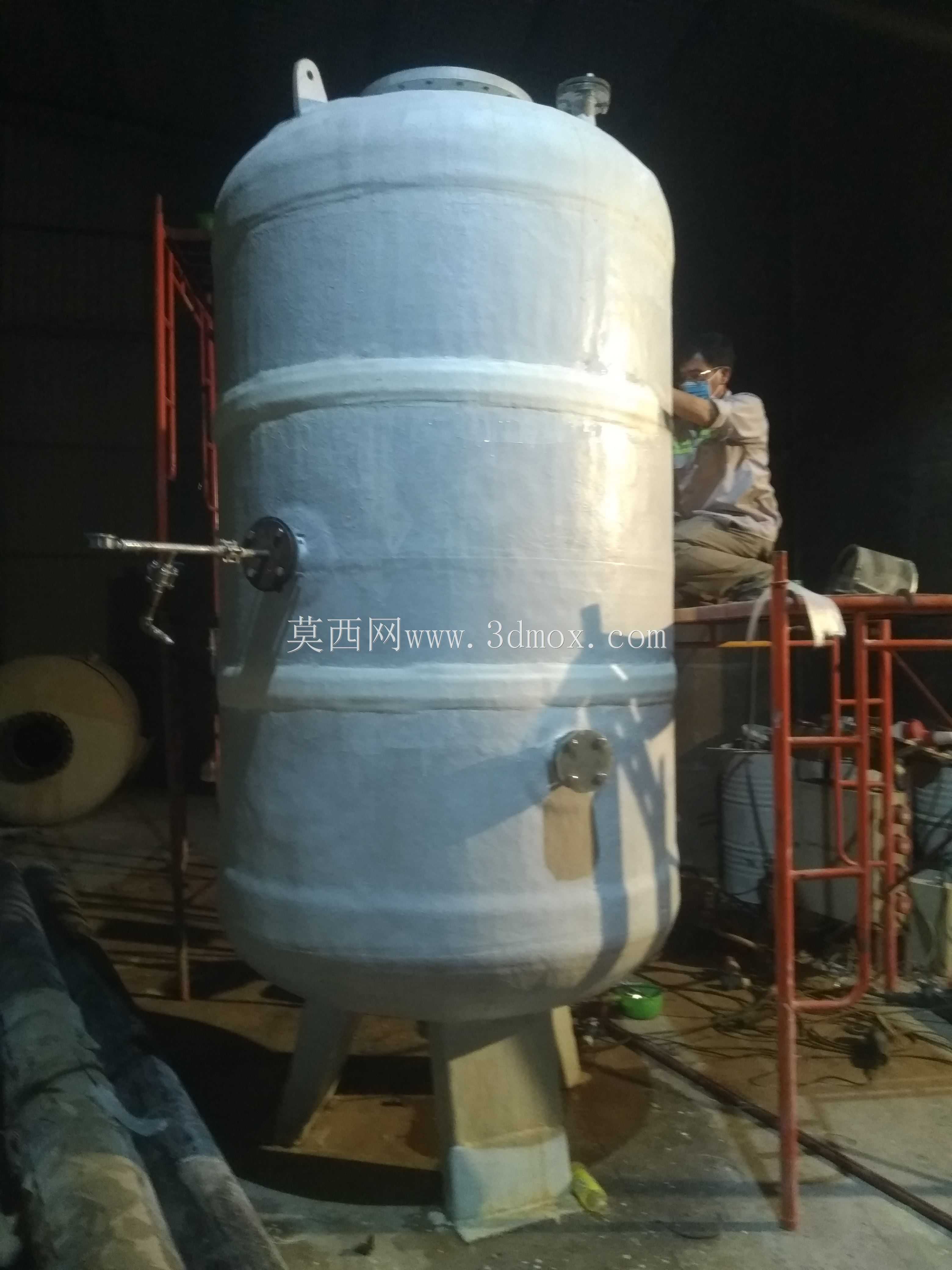

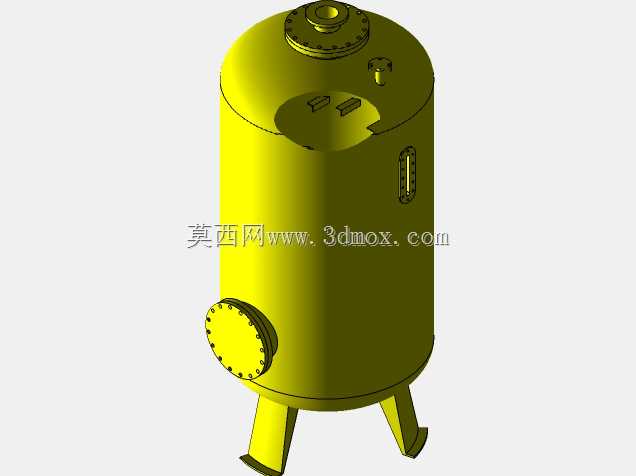

　　这款立式储槽采用玻璃钢复合材质成型，主要面向化工、环保水处理、湿法冶金等存在腐蚀性介质存储需求的场景，可耐受多数酸碱类介质的长期侵蚀，相比传统碳钢衬胶储罐，自重更轻，内壁无接缝不易出现介质渗漏点，日常运维无需频繁做内壁防腐补涂作业。从结构设计来看，罐体采用立式圆筒形布局，底部设置三个均布的支腿作为支撑结构，支腿与罐底的连接位置做了局部加厚补强，避免满液状态下支腿连接处出现应力集中导致的罐体变形；罐顶设置了大尺寸人孔，方便检修人员进入罐内开展内部构件检查、清理作业，同时预留了多个小口径工艺接管，可满足进料、排气、仪表安装等不同工艺配管需求，罐侧也设置了侧人孔与介质进出接管，适配不同高度的工艺管线排布要求。

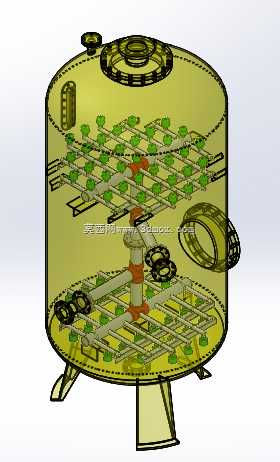

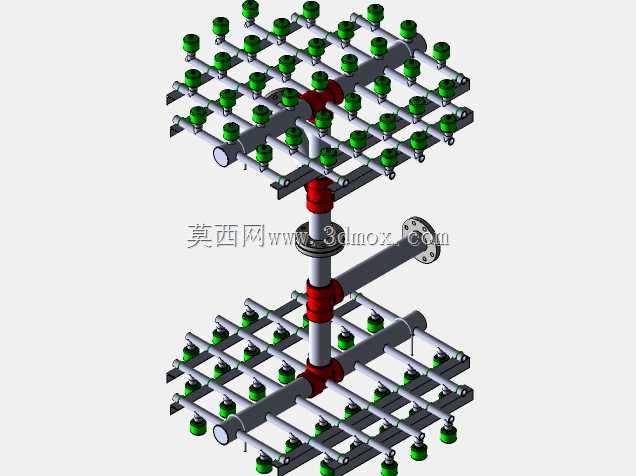

　　罐内设置了多层排布的支撑格栅与介质分布构件，每层格栅通过型钢支撑与罐壁预埋的连接座固定，可承托内部填料或工艺组件，介质进入罐内后可通过分布构件实现均匀布流，避免偏流导致的介质处理效率下降，底部的支撑结构同时兼顾了底部介质的导流作用，减少罐内介质滞留死区。建模过程中对罐体的壁厚做了分段处理，罐底下部与支腿连接区域、罐顶开孔周边、接管与罐体连接位置均做了壁厚加厚处理，所有开孔位置都设置了补强圈，符合常压容器的结构强度设计要求；罐体的外形尺寸适配常规车间内的安装空间，支腿的安装孔位预留了足够的地脚螺栓操作空间，罐顶接管的排布间距满足法兰安装、阀门操作的最小作业距离，侧人孔的中心高度匹配常规操作平台的高度，

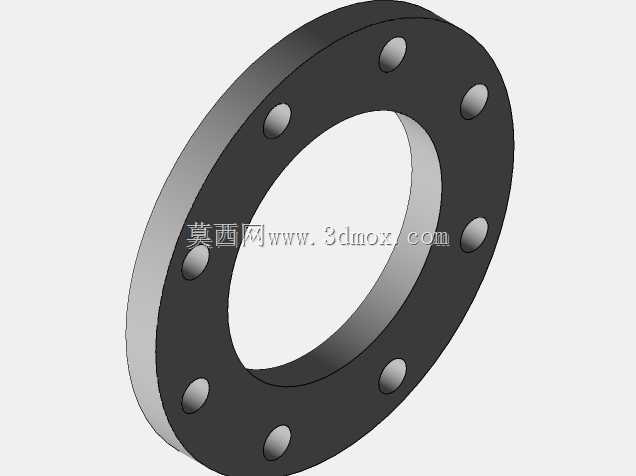

　　无需额外增设过高的操作平台即可完成人孔启闭作业。罐体外部的接管法兰均采用标准法兰尺寸，可直接与同压力等级的工艺管线配对安装，支腿的高度预留了罐底排净口的安装空间，可顺利安装排净阀实现罐内介质的完全排空，整体结构没有出现干涉区域，所有活动部件的操作空间都做了预留，可直接用于后续的工程出图、工艺配管校验以及安装施工模拟。
