电机驱动离心风机传动装置三维设计

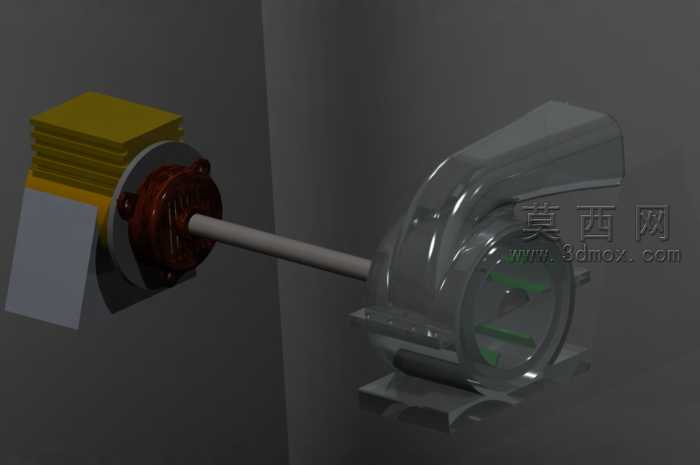

本作品为电机与风机直连传动的机械装置三维建模成果，建模过程依托Creo 2.0平台完成全参数化设计，整体结构遵循工业排风设备的实际装配逻辑搭建。建模阶段首先完成动力端电机的结构还原：电机外壳采用拉伸加拔模特征构建散热筋结构，端盖部分通过旋转切除完成轴承安装位的细节刻画，接线盒部位采用壳特征与加强筋组合还原工业电机的外观特征，输出轴部分通过同轴度约束保证与电机转子的装配精度。传动段采用刚性直连轴设计，轴体通过旋转特征生成，分别与电机输出端、风机动轮端采用键连接约束，建模时严格控制轴的同轴度公差，避免后续装配出现干涉问题。风机端采用离心式蜗壳结构，蜗壳流道通过扫描混合特征完成变曲率曲面构建，内部叶轮采用圆周阵列特征完成多叶片的均匀排布，叶片角度依据离心风机的气动性能要求设定为后倾式，进风口与出风口分别采用法兰结构预留安装接口，底座部分通过焊接钢结构的特征组合，同时完成电机与风机的支撑定位，底座上预留的螺栓安装孔采用线性阵列保证安装尺寸的标准化。材质渲染阶段针对不同部件匹配工业场景的真实材质：电机外壳赋予铸铁哑光材质并添加轻微的锈蚀纹理做旧处理，散热筋部位通过凹凸贴图增强立体感；风机蜗壳赋予镀锌钢板材质，表面添加细微的磨砂质感还原金属加工后的表面状态；传动轴赋予45号钢调质后的亮面金属材质，键连接部位添加装配压痕的细节纹理；叶轮部分赋予铝合金材质，表面做高光处理体现金属切削的加工质感；底座赋予碳钢喷漆材质，漆面添加轻微的橘皮纹理提升真实感。设计过程中全程进行干涉检查，通过软件的全局干涉检测功能逐一排查轴与端盖、叶轮与蜗壳、底座与各部件之间的装配间隙，对存在干涉的部位通过参数调整及时修正，保证整个装置的装配关系完全符合实际生产的装配要求。整体建模过程严格遵循自上而下的设计思路，先搭建整体装配骨架确定各部件的相对位置，再逐一完成单个零件的细节建模，最后通过装配约束完成整体拼接，既保证了各部件的尺寸关联性，也便于后续针对不同功率参数进行改型设计，模型可直接用于工程出图、运动仿真以及3D打印验证等后续环节。
