工业风箱式鼓风送风设备结构设计

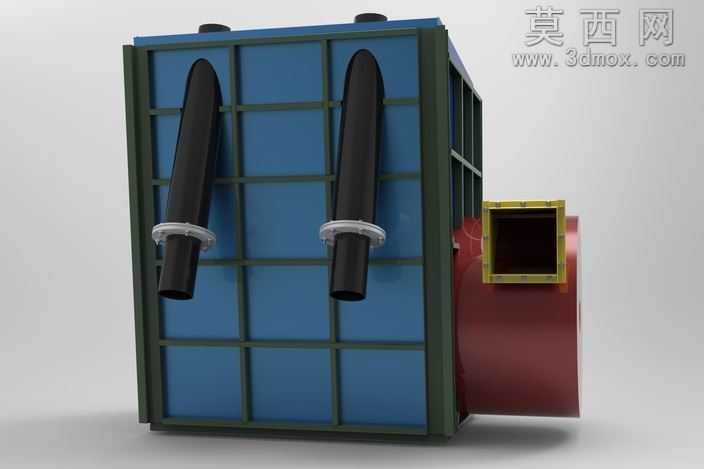

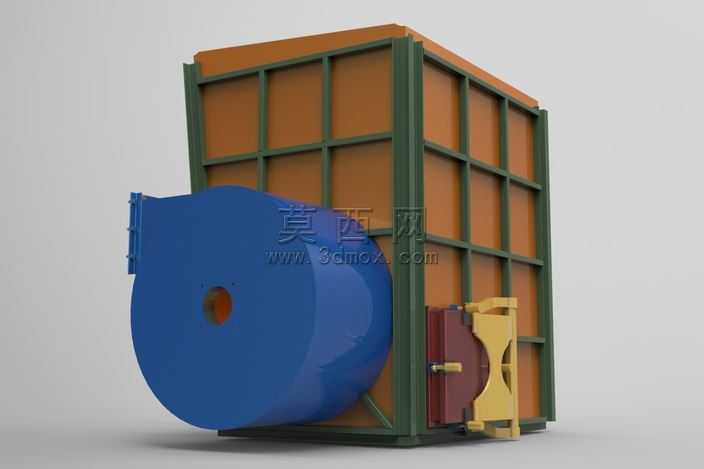

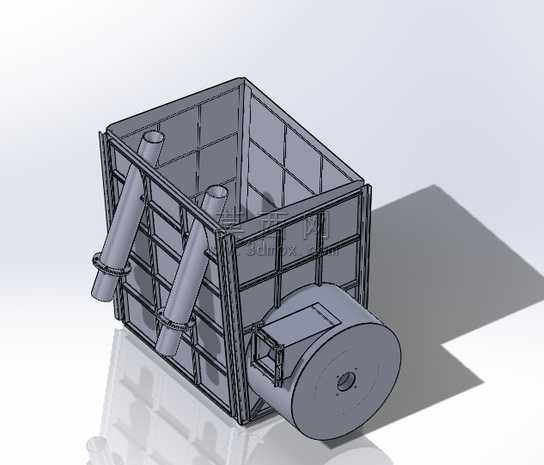

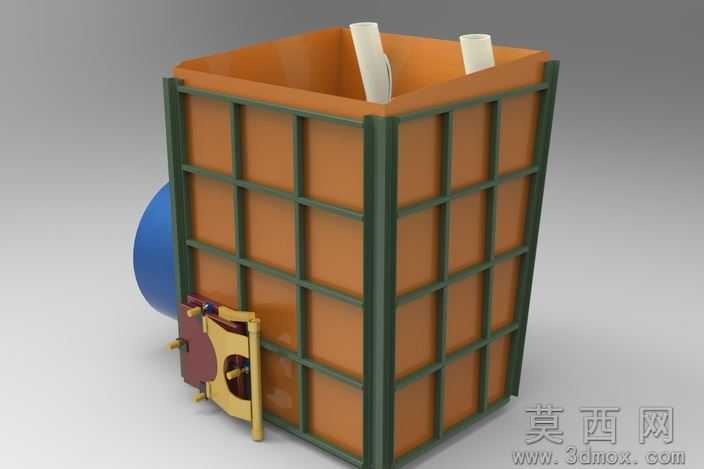

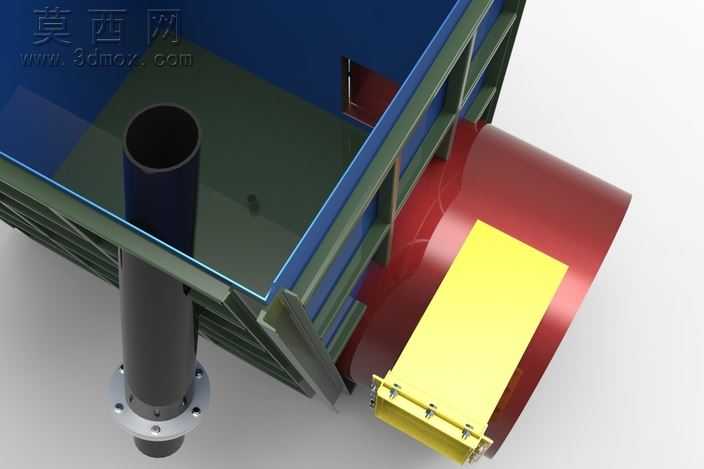

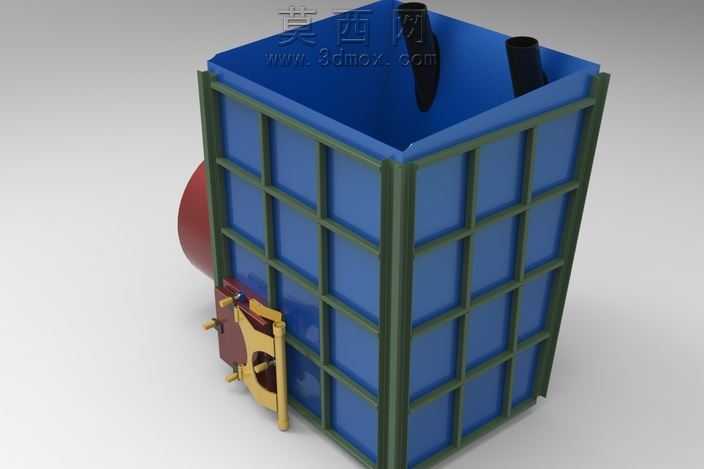

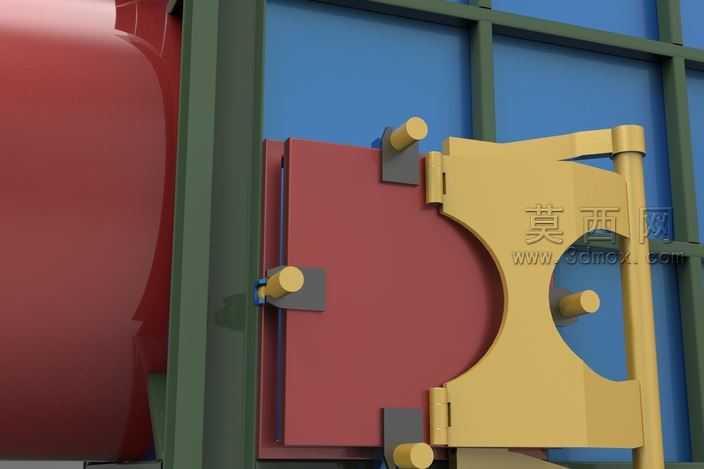

本作品采用SolidWorks进行全参数化三维建模，整体围绕工业送风场景的功能需求展开结构设计，建模过程全程遵循机械设计的装配逻辑，所有零部件均建立完整的几何约束与尺寸关联，可支持后续的参数修改与结构迭代。模型主体为箱式框架结构，外框采用型钢拼接的格栅式框架设计，建模时通过线性阵列、结构构件生成工具快速搭建框架骨架，既保证了箱体的结构强度，也预留了足够的内部通流空间，箱体内部为渐变收窄的流道结构，通过放样曲面与实体结合的建模方式，实现流道壁面的顺滑过渡，可有效降低风阻、减少送风过程中的紊流损耗。箱体侧部集成安装的离心式鼓风部件，建模时完整还原了蜗壳、叶轮安装位、进出风接口的结构细节，蜗壳部分通过螺旋线引导放样生成，精准匹配离心送风的流道走向，与箱体的连接位置设计了嵌入式安装法兰与加强筋结构，保证装配后的连接刚性，避免运行过程中的振动松动。箱体侧面斜向布置的两组管道接口，采用凸缘式连接结构，建模时添加了接口处的密封槽定位、管道抱箍安装位的细节，可适配不同规格的外接送风管路。渲染阶段采用哑光工业灰金属材质赋予框架与管道部件，通过调整材质的粗糙度、金属度参数还原钢制构件的真实质感，流道内壁采用光滑的浅灰色涂层材质，蜗壳部件添加了细微的铸造纹理提升真实感，场景布置采用柔和的工作室光源，通过地面反射效果突出模型的结构轮廓与装配关系，渲染输出的效果图可清晰展示各部件的装配位置与整体结构形态。设计过程中充分考虑了设备的实际使用需求，框架结构的格栅设计既可以降低整体自重，也方便后续的检修维护，鼓风部件与箱体的集成式设计减少了外接管路的冗余长度，斜向布置的管路接口可适配多方向的送风接驳需求，整体结构紧凑合理，所有零部件均符合常规机械加工的工艺要求，不存在无法落地生产的异形结构，可直接用于后续的工程图导出、结构仿真验证以及生产加工参考。
