拉杆式KTC-50线性位移检测传感器

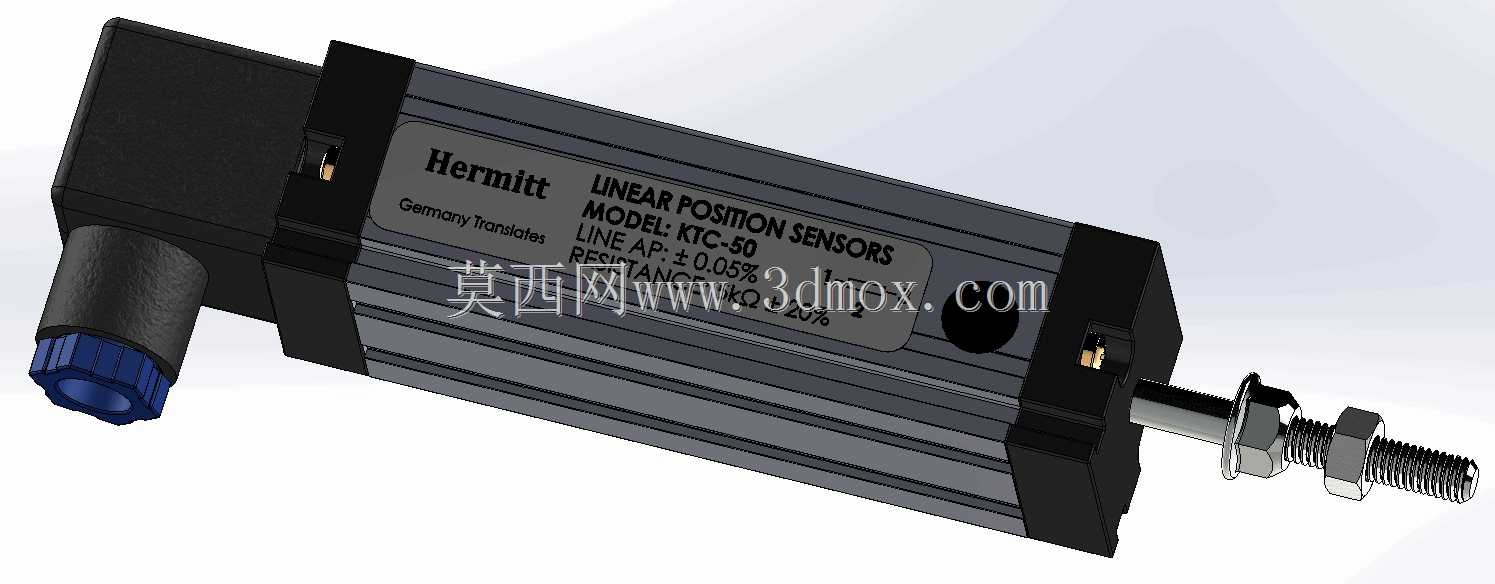

　　这款拉杆式线性位置检测元件，常被集成在各类需要直线位移闭环反馈的工业设备中，比如注塑机的锁模行程检测、液压机的滑块位移校准、包装设备的送料行程定位，甚至是小型试验台的位移量采集场景都能见到它的身影。从结构设计来看，主体采用方形铝制外壳做主体承载，表面做了阳极氧化处理，既能够抵御车间环境里的切削液飞溅、粉尘附着，也能保证长期使用的结构刚性，不会因为轻微的外力磕碰出现壳体形变影响内部检测结构。前端伸出的测量杆搭配锁紧螺母结构，安装时可以先将传感器主体通过侧边安装孔固定在设备机架上，再把拉杆端部和被测运动部件做柔性连接，预留2-3mm的预压行程，避免设备运行过程中出现过冲拉扯损坏传感芯体。

　　从功能特性来说，这款检测元件属于电阻式线性位移传感结构，内部的导电塑料轨与电刷配合，能把拉杆的直线位移量转换成线性变化的电阻信号输出，线性精度控制在千分之五的区间，完全能满足常规工业设备的位置反馈需求，不需要额外加装信号放大模块就能直接对接多数PLC的模拟量采集端口。设计时特意在壳体尾部做了线缆侧出的接头结构，相比尾部直出的款式，在安装空间局促的设备内部，能减少线缆弯折的半径要求，避免长期走线弯折出现线芯断裂的问题，接头位置还做了密封胶圈防护，达到基础的工业防护等级。

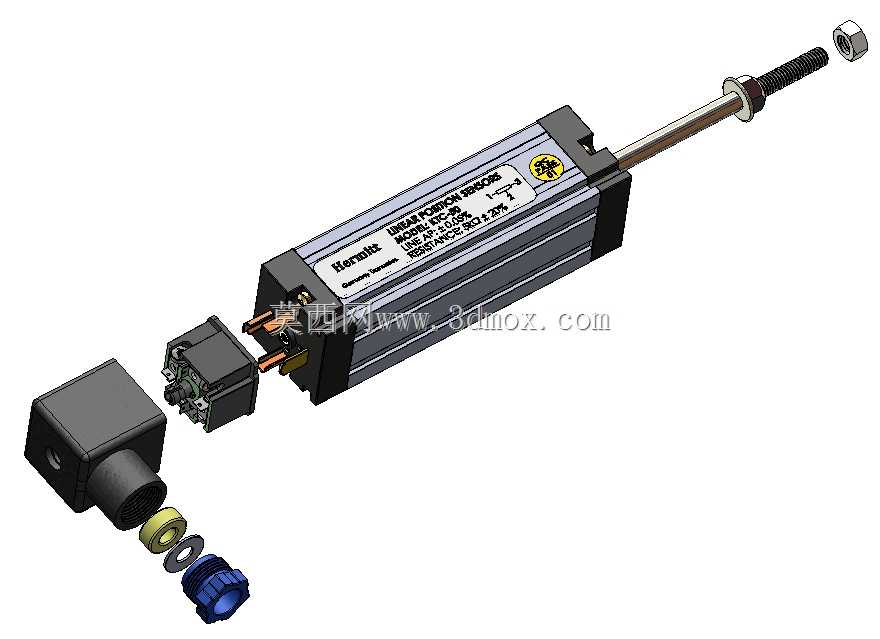

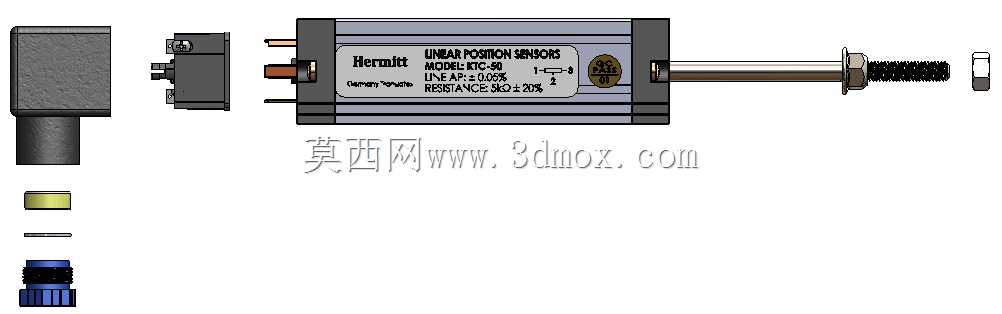

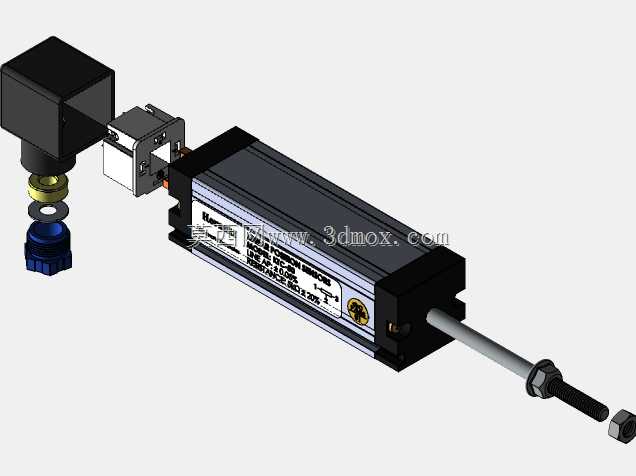

　　在安装边界上，50mm量程的款型总长度控制在紧凑区间，主体截面尺寸适配常规的传感器安装支架，不需要为了适配它重新设计大尺寸的安装位，安装孔位的间距也和同量程的主流拉杆位移传感器保持通用互换性，设备改造替换时不需要重新打孔调整机架结构。日常使用中要注意，安装时要保证拉杆的运动方向和被测部件的运动方向保持同轴，偏差角度不能超过1度，否则会加速电刷的磨损，缩短使用寿命；同时不要把传感器安装在强电磁干扰源旁边，比如大功率变频器、伺服变压器的紧邻位置，避免输出信号出现波动影响检测精度。建模时还原了外壳的散热筋结构、标签区域的细节、拉杆端部的螺纹与锁紧螺母的配合间隙，甚至尾部接头的旋钮纹理都做了还原，能直接用于设备装配的干涉检查、布局模拟，不需要再对模型做额外的细节修整。
