直插式光敏电阻光电检测元件结构

　　这款光电电阻器的三维结构还原，完全围绕量产直插封装光敏电阻的实际形态搭建，建模时优先考虑了PCB装配场景的适配需求，没有做多余的艺术化修饰，所有结构特征都对应实物的功能与装配要求。从实际应用场景来看，这类元件广泛覆盖光控照明、消费电子亮度调节、工业设备光触发检测、安防设备光线感应等领域，是模拟量光强采集回路里最基础的被动检测元件，选型时除了关注亮阻暗阻参数，结构尺寸与安装边界是结构工程师必须核对的核心内容。

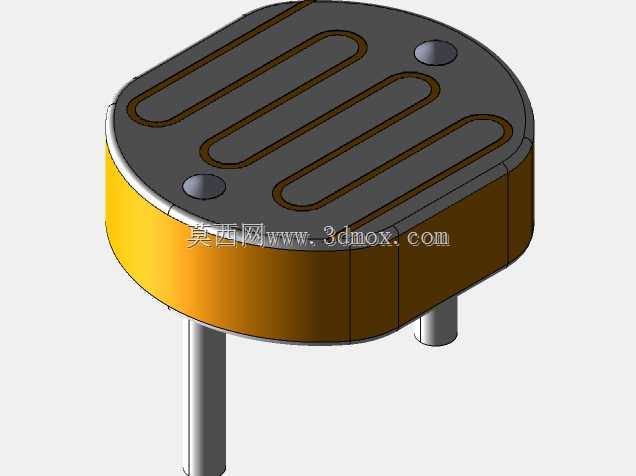

　　从结构设计逻辑来看，元件主体采用类跑道形的扁圆柱封装，顶面的感光面做了内凹的蛇形电极走线还原，两个圆形定位凸点对应封装工艺里的引脚固定结构，既可以在灌封封装材料时固定内部感光芯片的位置，也能在自动化插件作业时为吸嘴提供定位参考，避免插件偏移。侧面的封装层做了分段式的棱角处理，还原了环氧塑封工艺的实际脱模特征，没有做理想化的光滑圆弧处理，更贴近量产实物的外观细节。

　　安装边界方面，两根平行直插引脚的中心距严格按照行业通用的2.54mm间距设计，引脚直径适配常规PCB过孔尺寸，元件本体厚度与引脚伸出长度都匹配波峰焊工艺的吃锡要求，不会出现引脚过短无法透焊、或是本体过高干涉上层结构的问题。建模时特意保留了引脚与本体衔接处的圆角过渡特征，对应实际生产里引脚与封装层结合的应力释放结构，能避免插件或受外力时引脚从封装根部断裂的问题。

　　功能特性上，顶面的感光区域做了半透明的质感区分，还原了CdS感光材料的封装窗口特征，这个区域是元件的功能核心，建模时没有在感光面添加多余的遮挡结构，保证结构评审时可以直接判断装配后感光面的朝向是否合理，是否会被周边结构件遮挡影响光线接收。整体结构的尺寸公差按照常规电子元器件的行业标准预留，装配干涉检查时可以直接调用模型放入整机装配体，不需要额外调整结构比例，能直接用于光感类产品的结构堆叠、PCB布局参考，也可以作为自动化插件设备的物料定位模型使用，帮助工程师在设计阶段就排查插件干涉、感光角度不足等常见问题。
