三级串联喷淋式粉尘过滤处理装置

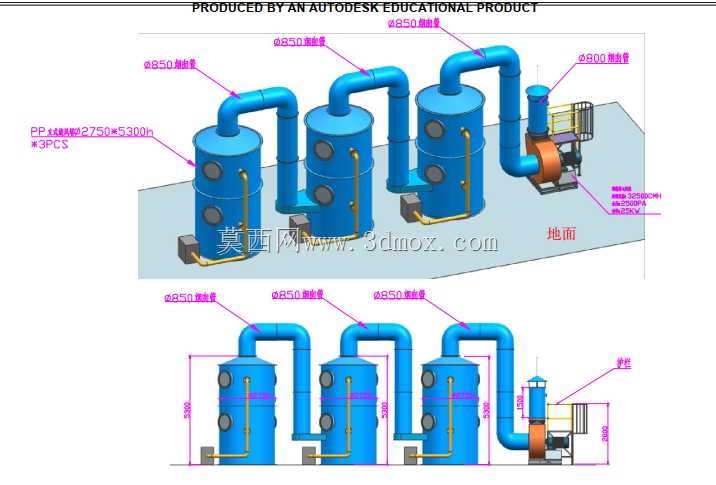

　　这套三级串联结构的粉尘过滤装置，主要面向五金打磨车间、家具生产开料工段、小型化工投料工位这类产尘点集中、废气含湿量较高的作业场景，用来捕集裹挟在气流中的固体粉尘颗粒物，同时可兼顾部分水溶性废气的预处理，避免含尘气体直接外排造成环保超标，也能减少车间内粉尘沉降影响设备运行精度与作业人员职业健康。整套装置采用三级同规格喷淋塔串联的布局，单塔配置三层喷淋层与对应的填料承托结构，塔体侧面设置圆形检修手孔，方便后期更换填料、疏通喷淋管路，每级塔体底部设置循环水箱与排水接口，配套的管路沿塔体外侧竖向布置，减少塔内流道的占用空间。气流从末端吸尘罩经管道进入第一级塔体，经初步喷淋捕集大颗粒粉尘后，通过顶部的Φ850连接管道依次进入后续两级塔体，

　　经过三级喷淋洗涤后，气流进入末端的除雾段脱除夹带的液滴，再经离心风机加压后排出，串联的结构相比单塔设计能大幅提升粉尘捕集效率，尤其适合处理浓度偏高、颗粒粒径分布较宽的含尘气流。设计阶段优先考虑了现场安装的边界条件，单台塔体配套的PP风管规格为Φ2750*5300h，整套装置沿地面横向排布，管道转弯处采用大曲率半径的弯头，降低风阻损耗，风机与塔体之间设置软连接减少振动传递，风机旁配套操作检修平台与防护栏杆，满足日常巡检的操作空间要求。塔体之间的连接管道采用法兰对接，方便后期运输拆分与现场组装，底部循环水箱设置液位观察位，可直观判断循环水存量，避免喷淋泵空转损坏。整套布局充分考虑了车间内的管线避让，所有竖向管道均贴塔体布置，横向管道的支撑点间距符合通风管道安装规范，不会出现管道挠度变形的问题，安装时仅需按照地面标识定位塔体位置，依次对接管道与电气线路即可完成组装，无需额外做复杂的结构调整。
