工业车间大型粉尘过滤处理成套装置

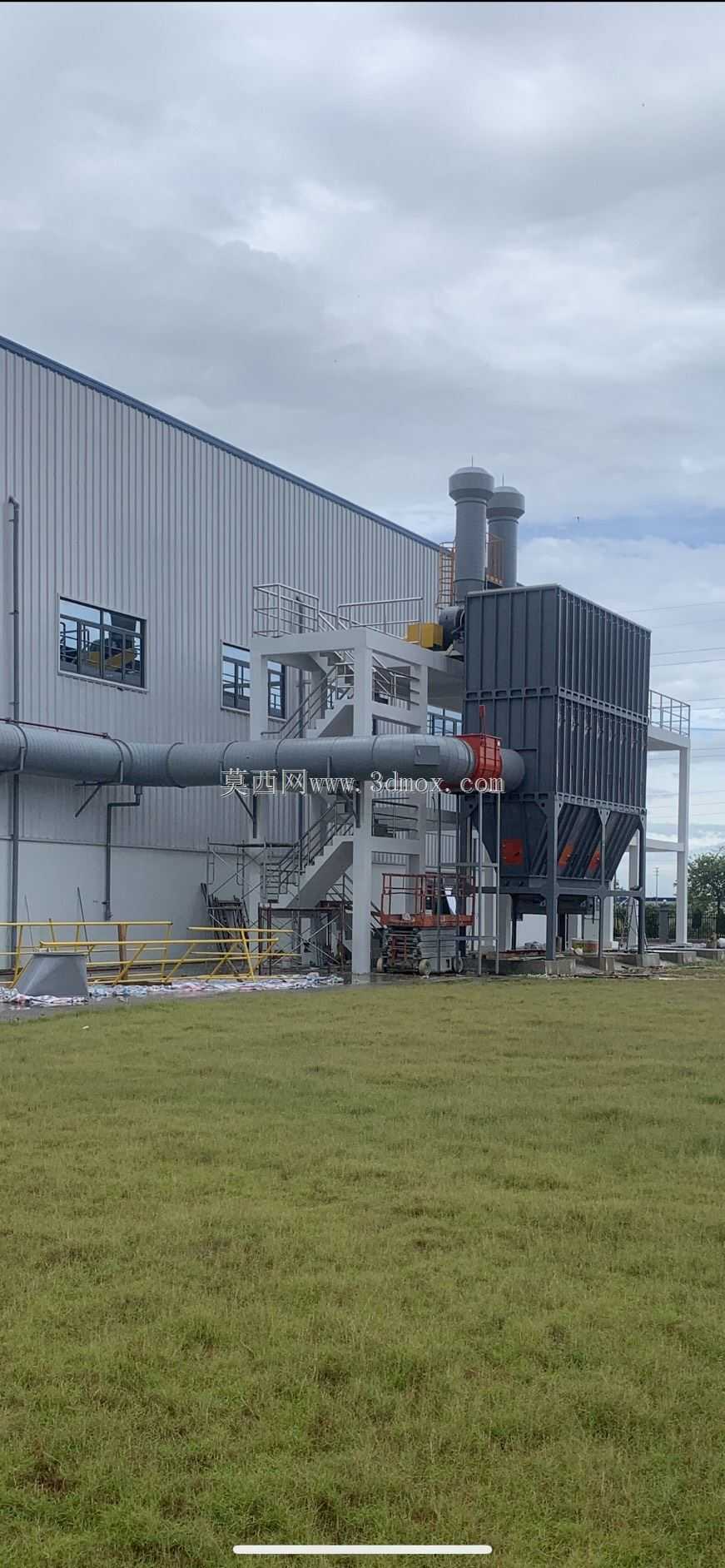

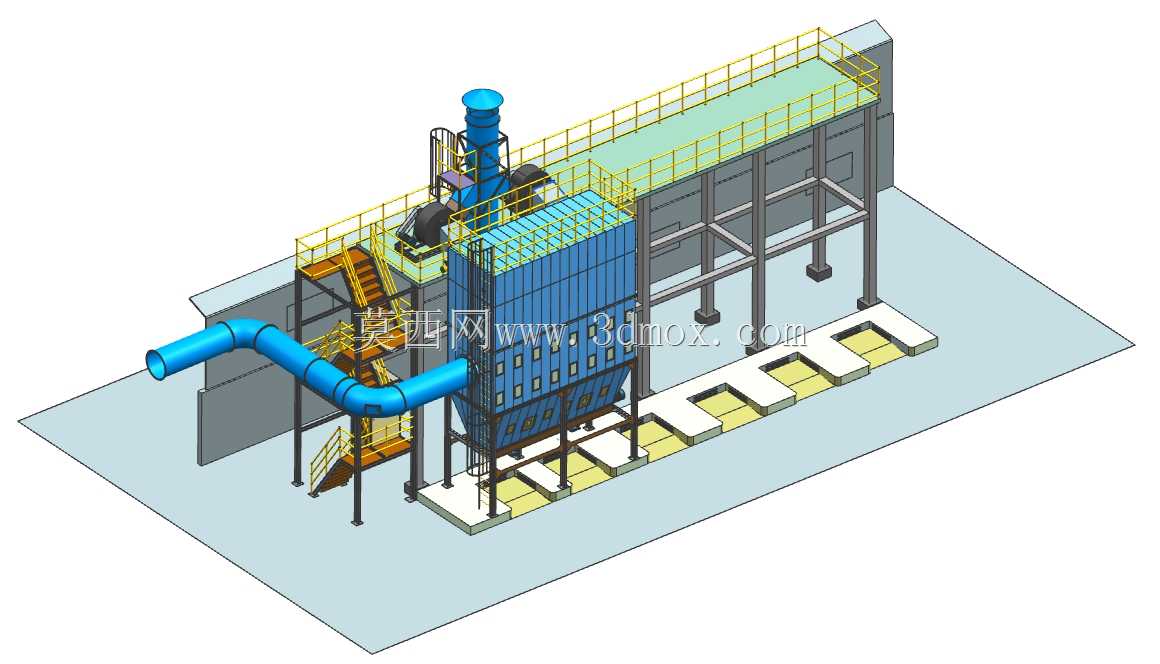

　　这套粉尘过滤装置主要面向木工加工、金属打磨、粉体投料、建材切割等产尘浓度较高的工业生产场景，可直接对接车间产尘点位的排风管路，将含尘气流抽入设备内部完成气固分离，避免粉尘无组织扩散影响车间作业环境，也能满足生产环节的有组织排放要求。从结构设计来看，整套装置采用模块化集成思路，主体过滤仓采用方形箱体结构，内部预留滤袋或滤筒的安装卡位，可根据处理风量需求灵活调整过滤单元的排布数量，箱体侧面设置快开检修门，方便后期更换过滤元件、清理内部积尘。进风管路采用大曲率弯管设计，减少气流沿程阻力损失，避免高浓度粉尘在管路拐角处堆积堵塞，管路接口采用标准法兰连接，可直接匹配车间现有排风管道的通径规格，减少现场改造成本。设备顶部设置离心引风单元，

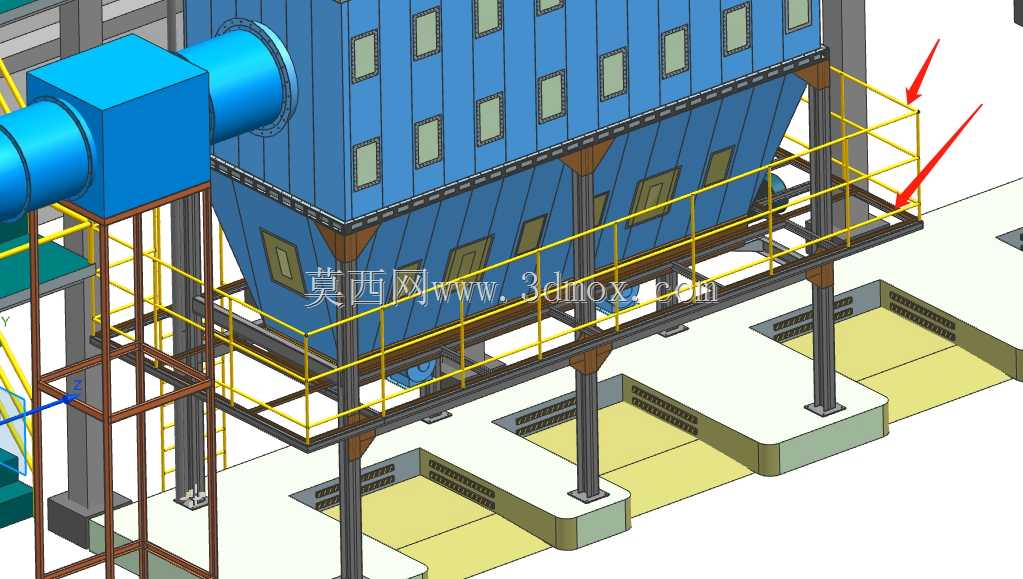

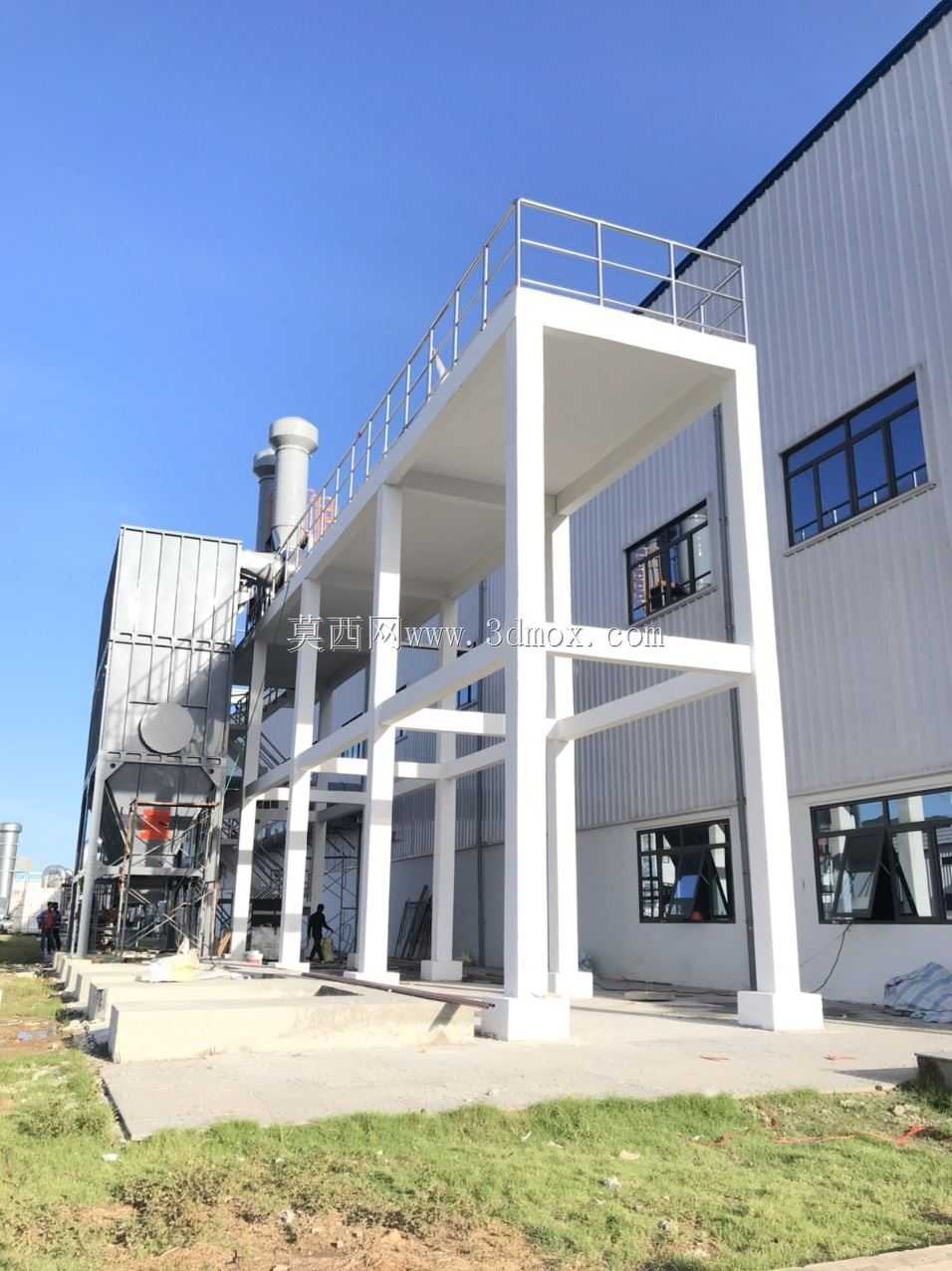

　　搭配消音结构降低运行时的气流噪音，引风段旁设置爬梯直达顶部检修平台，平台四周加装1.2米高的安全防护栏杆，踏步采用防滑格栅板，满足日常设备巡检、部件更换的作业安全要求。主体过滤仓下部采用锥形灰斗结构，配合卸灰机构可将过滤拦截的粉尘集中收集，灰斗下方预留输灰设备的安装空间，可对接螺旋输送机或者集尘桶实现连续排灰。整套装置配套钢结构支撑框架，框架立柱采用H型钢焊接成型，底部通过膨胀螺栓与混凝土地面固定，安装时需注意主体设备与周边墙体、其他生产设备预留不小于1米的检修通道，顶部引风段与车间顶面预留不小于0.8米的吊装维护空间。设计过程中充分考虑现场安装的便利性，将管路、爬梯、平台、过滤仓拆分为多个运输单元，各单元之间采用螺栓连接，

　　现场无需大量焊接作业即可完成组装，同时对整体结构做了载荷校核，可承受满负荷运行时的设备自重、风载以及检修人员的活动载荷，避免长期运行出现结构变形。进风口位置设置气流均布板，让进入过滤仓的含尘气流均匀通过各过滤单元，避免局部滤材负荷过高导致磨损加快，提升整体过滤效率与滤材使用寿命。
