双层皮带输送线结构设计方案

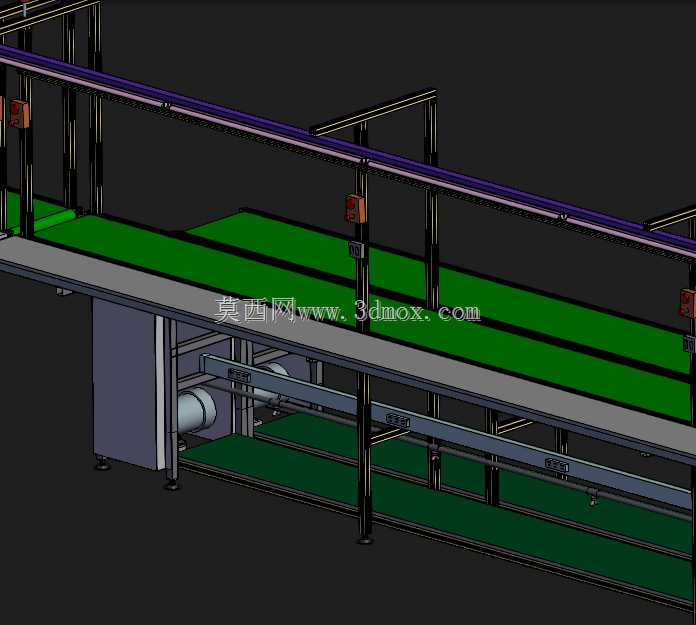

　　该双层皮带输送结构主要面向车间内工序间物料周转场景设计，可同时实现两个流向的物料输送，上层可承载待加工工件从备料区向加工工位流转，下层可完成加工完成件从工位向质检或包装区域的回传，相比单层输送线能节省近一半的车间横向占地空间，适合厂房面积紧张、工序排布紧凑的离散制造车间使用。设备主体机架采用工业铝型材搭建，型材连接处采用标准角件与内置螺栓连接，无需焊接作业，现场安装时可根据实际场地长度做模块化拼接调整，后期产线调整移位时也可快速拆解重组，降低产线迭代的改造成本。皮带选用绿色PVC防静电材质，表面摩擦系数适中，既能保证常规纸质包装箱、塑料周转箱输送时不打滑，也不会对工件表面造成刮擦损伤，皮带下方设置密集的镀锌托板支撑，

　　避免长时间承载重物后皮带出现下垂变形，保证输送面的平面度。驱动单元布置在输送线端部下层空间，采用减速电机搭配主动辊筒的传动结构，传动部位设置可拆卸的钣金防护罩，既避免生产过程中杂物卷入传动结构造成设备卡停，也能防止操作人员误触转动部件引发安全事故。线体侧边沿长度方向布置有走线槽，可容纳传感器线缆、急停线路以及工位供电线路，所有线缆均隐藏在槽内，避免现场布线杂乱影响车间整洁，也减少线缆被物料剐蹭破损的风险。线体支脚配置可调脚杯，可根据地面平整度调整支脚高度，调整范围覆盖0-50mm，能适应多数车间普通水泥地面的安装条件，无需额外做地面预埋处理。整体线体总长度为20m，有效输送宽度适配常规400mm宽度周转箱，

　　上下层输送面的间距预留足够的取放操作空间，操作人员站在线体侧边即可轻松完成上下层的物料取放作业，无需额外垫高或俯身操作，符合人机工程学设计要求。线体两端均设置从动辊筒张紧结构，张紧调节采用螺栓顶紧方式，后期皮带出现松弛时，无需拆解线体结构，仅通过端部的调节螺栓即可快速调整皮带张紧度，日常维护操作便捷。
