0.5T反渗透水处理过滤设备结构设计

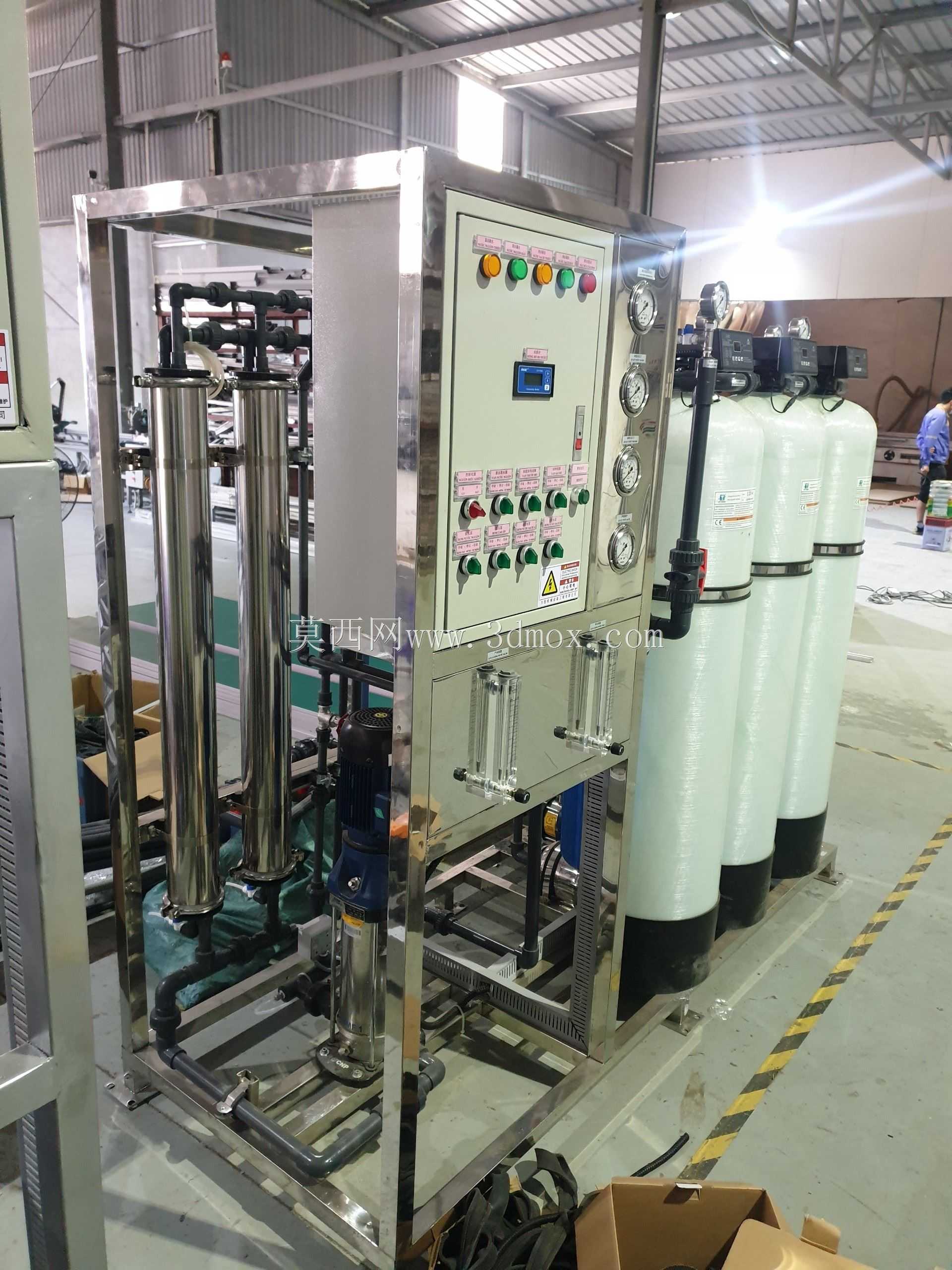

　　这套0.5T规格的水过滤设备，主要面向中小型商用净水、工业生产制程用水预处理场景，常见于饮品加工车间纯水制备、中小型实验室供水净化、商用直饮水站点核心过滤单元，也可作为中小型锅炉补给水的前置除盐过滤段使用。从结构布局来看，设备采用一体式撬装不锈钢方管机架设计，所有功能部件全部集成在同一机架底座上，无需现场拆分组装，就位后仅需对接进出水管路与供电接口即可投入运行，大幅降低现场安装的施工周期与对接难度。机架左侧竖直布置两支不锈钢膜壳，内置反渗透过滤膜元件，作为核心除盐过滤单元，膜壳采用快装卡箍连接结构，后期更换膜元件时无需拆卸周边管路，单人即可完成维护操作。机架中部靠前位置为嵌入式电控箱，面板上集成了设备运行状态指示灯、

　　各段泵阀控制按钮、流量与电导率显示仪表，操作面板高度设置在1.4米至1.6米区间，符合站立操作的人体工程学要求，操作人员无需弯腰或抬手即可完成所有参数查看与操作动作，电控箱侧面竖向排布四支压力表，分别对应进水段、浓水段、产水段、泵出口的压力监测点位，压力数据可直观反馈各过滤段的堵塞情况与运行状态，便于运维人员快速判断设备故障点。机架右侧布置三支玻璃钢材质预处理过滤罐，依次承担多介质过滤、活性炭吸附、软化阻垢的预处理功能，罐体底部设置黑色防滑支撑底座，与机架横梁通过抱箍固定，避免设备运行过程中因泵组振动出现罐体移位问题。机架下部预留了高压泵、管路阀组、流量计的安装空间，所有工艺管路采用卫生级不锈钢管弯制焊接，管路走向沿机架横梁排布，

　　通过管卡固定，避免管路悬空产生振动噪音，同时预留了足够的扳手操作空间，便于后期紧固接头、更换阀件。整套设备的安装边界控制在长1.8米、宽0.8米、高1.6米范围内，可直接放置在标准厂房的普通承重地面上，无需额外做设备基础，适配多数中小型水处理站的机房空间条件。设计过程中充分考虑了运维便利性，所有易损件、检测仪表均布置在设备外侧操作面，无需拆解机架即可完成日常巡检与耗材更换，预处理罐的控制阀组全部朝向操作侧，反冲洗操作时可直接在设备正面完成阀门切换。设备的产水能力为每小时0.5吨，可根据进水水质情况调整预处理滤料的填充类型与反渗透膜的运行压力，适配不同浊度、不同含盐量的进水条件，在进水水质符合市政自来水标准的前提下，产水可达到工业纯水或直饮水的水质要求。
